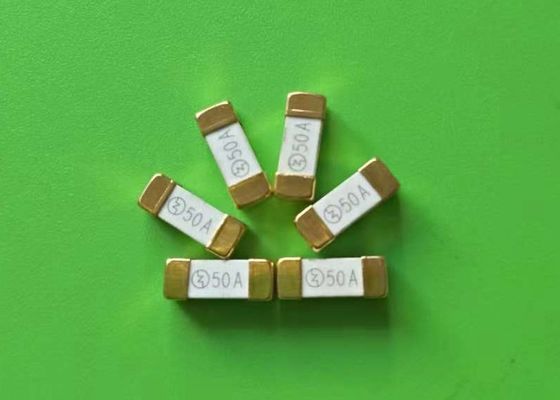

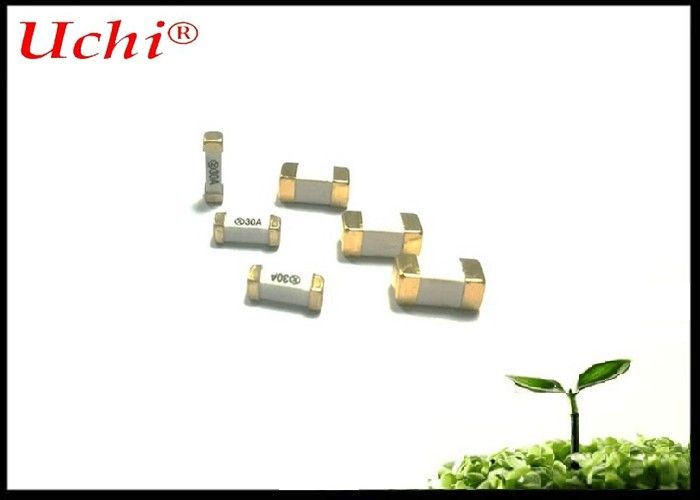

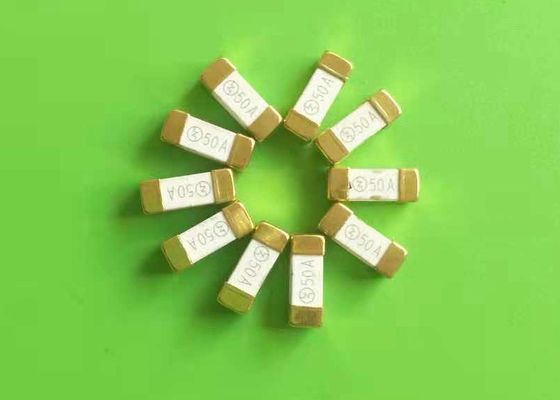

Fusível de Ação Rápida e Alta Corrente 50A 12x4,5mm
Detalhes do produto:
| Certificação: | UL |
| Número do modelo: | 4512 séries |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | 20A-30A: fusíveis 2000pcs na fita (largura 24mm) e no carretel (diâmetro 13inch); 40A-100A: fusíveis |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 100,000,000pcs/month |
|
Informação detalhada |
|||
| Nome: | Fusível de tijolo 4512 | Avaliações atuais: | 50A |
|---|---|---|---|
| Tensão nominal: | 32V,63V,72V,80V,125V | Capacidade de ruptura: | CA 500A @ 125V, CC 1KA |
| Velocidade: | Ação rápida | Corpo: | Quadrado cerâmico |
| Encapsulamento: | Montagem em superfície | Padrão: | UL248-1/14 |
| Destacar: | mini fusíveis de vidro,fusível de chumbo radial,fusível de tijolo de alta corrente 50A |
||
Descrição de produto
1032 1245 4512 Série de montagem de superfície Pacote de ação rápida Fusão de tijolo de alta corrente 50A 12x4.5mm Corpo quadrado cerâmico
Descrição
O fusível NANO2 da série 4512 é um fusível de ação rápida e de corrente muito elevada concebido para aplicações de alta corrente de funcionamento.Oferece uma resistência superior ao ciclo térmico de 500 ciclos com seu baixo aumento de temperatura e excelentes características de estabilidade de temperatura, é ideal para ser usado em equipamentos de computação e telecomunicações, como servidores de ponta, estações base, fontes de alimentação e aplicações de computação de lâmina.Capacidades de interrupção ultra-altas (até 500A@ 72VDC) e dimensão reduzida (10.1 mm x 3,12 mm x 3,12 mm) e um fator de forma de montagem na superfície para ajudar a poupar espaço.
Características
* Fusível de tijolo de alta corrente de acção rápida
* Montar na superfície para poupar espaço
* Corpo de cerâmica Suqare com design de tampa final
* Projetado para UL248-1/14
* New Arrial
Aplicações
Servidores de ponta
Fornecimento de energia da estação de base
Modulo regulador de tensão para servidor de PC
Sistema de ventilador de arrefecimento para servidor de PC
Aplicações de Arquitetura Avançada de Computação de Telecomunicações (ATCA) para computação em nuvem
Sistema de gestão de baterias (ferramentas industriais)
Características elétricas
| Ampère | 1.0 em | 2.5 em | 3.5 em |
| 20-50A | Quatro horas por minuto. | < 10 s | - |
| 60-100A | Quatro horas por minuto. | - | < 10 s |
Especificações
1. Classificação de interrupção de CA (medida à tensão designada, 100% de fechamento aleatório do fator de potência)
2. Capacidade de interrupção de corrente contínua (medida a tensão designada, constante de tempo inferior a 50 microssegundos,
fonte da bateria)
3Os I2t de pré-arco típicos são medidos a 10 In corrente, banco de baterias de CC, mas não superior ao interromper
Classificação, constante de tempo do circuito calibrado inferior a 50 microssegundos)
4. Qualificação interna para 40A-60A @ 80Vdc, aprovação UL pendente
Dimensão (mm)
Layout recomendado da plataforma
20A-30A: Recomenda espessura de rasto é 3oz; a largura mínima de rasto é 10mm
40A-50A: Recomenda espessura de rasto é 3oz; a largura mínima de rasto é 15mm
60A-70A: Recomenda espessura de rasto é 3oz; a largura mínima de rasto é 22mm
80A-100A: Recomenda espessura de traço é 6oz; a largura mínima de traço é 33mm
Características da solda
Soldagem por refluxo
• Temperatura: 260°C
• Tempo: 30 segundos no máximo
Curvas do tempo atual
Curva de desvalorização da temperatura
Temperatura de funcionamento normal: 25°C ± 2°C
Temperatura de funcionamento: -55°C a 125°C, com aplicação de um fator de correcção adequado.
Gráfico do fator de correcção

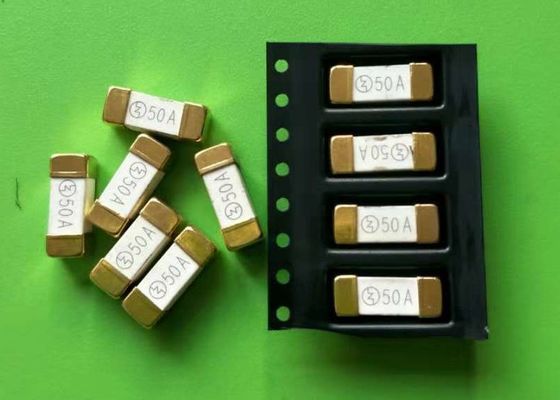

Pacote e quantidade mínima de encomenda
20A-30A: 2000 fusíveis em fita (largura 24 mm) e rolo (diâmetro 13 polegadas);
40A-100A: 1000pcs fusíveis em fita (largura 24mm) e bobina (dia. 13 polegadas)
