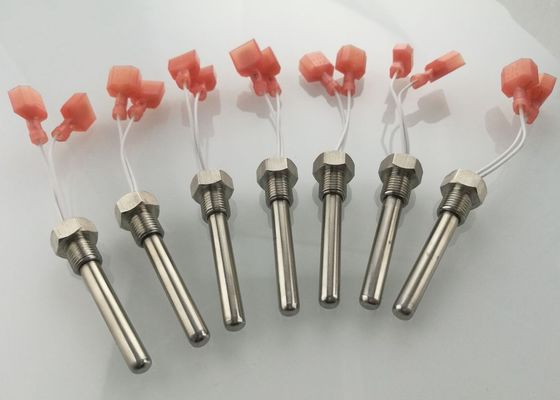

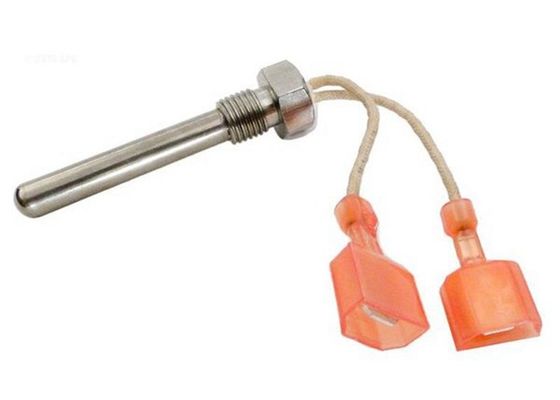

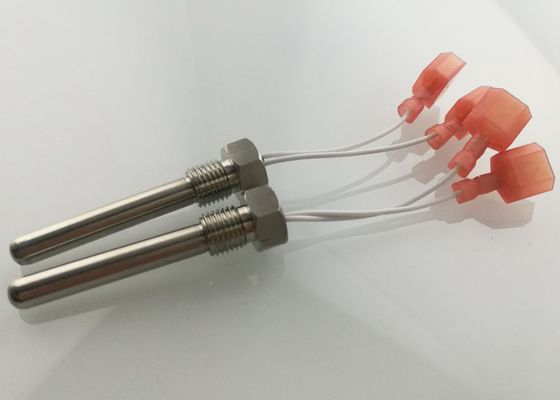

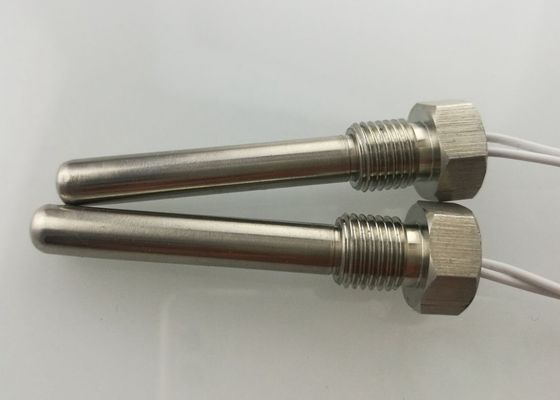

Pentair 42002-0024S Substituição do sensor de chaminé para sistemas elétricos de aquecedores de piscina e spa
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | UCHI |
| Certificação: | ROHS |
| Número do modelo: | NSAB1802JD8-650T2I |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 500pcs |
|---|---|
| Preço: | 6-9 USD / Pieces |
| Detalhes da embalagem: | Volume, peso de unidade: 20g |
| Tempo de entrega: | 7-10 dias |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 150,000pcs pelo mês |
|
Informação detalhada |
|||
| Nome: | Sensor de chaminé | Número da peça: | NSAB1802JD8-650T2I |
|---|---|---|---|
| PN universal: | 42002-0024S | Elemento: | R200:8KΩ ±5% R150/250:5300K ±3% DDR |
| Cabo: | TPEF AWG22*1C 320℃ | Revestimento: | resina epóxi |
| Habitação: | JM19105 Φ6,35*54,6+S13+24UNF SUS304 | terminal: | AMP 250 #22-#18 |
| Temp.range de funcionamento: | -30~+300C | Comprimento do cabo: | 65mm |
| Destacar: | sensor de chaminé de aquecedor pentair,NSAB1802JD8-650T2I,sensor de chaminé de aquecedor de piscina pentair |
||
Descrição de produto
Sensor Pentair 42002-0024S Stack Flue Sensor de temperatura NTC para sistemas elétricos de aquecedores de piscina e spa
Link para download da especificação:NSAB1802JD8-650T2I SPEC.pdf
Link para download do método de instalação:Isolamento do sensor de chaminé de chaminé.pdf
Descrição
Um sensor de chaminé, localizado no cotovelo de exaustão de um aquecedor de piscina, evita que a saída do gás de combustão exceda 500°F.Quando isso falhar, seu sistema mostrará os códigos de erro E05 ou E06 para indicar que o sensor de chaminé deve ser substituído.
Este sensor de chaminé de substituição da Optimum Pool Technologies é compatível com Pentair's MasterTemp, Max-E-Therm e outros aquecedores Pentair Sta-Rite.Ele foi projetado especificamente para substituir o sensor de chaminé do aquecedor Sta-Rite.
Localização:O Interruptor de chaminé interno (ES2)/Sensor de chaminé de chaminé (SFS) está localizado no cotovelo de exaustão.
Dimensão (mm)
| NÃO | COMPONENTE | MATERIAL E ESPECIFICAÇÕES | Q'TY | OBSERVAÇÃO |
| 2-1 | ELEMENTO | R200:8KΩ ±5% R150/250:5300K ±3% DDR | 1 PCS | |
| 2-2 | CABO | TPEF AWG22*1C 320℃ | 65mm | (Branco ) |
| 2-3 | REVESTIMENTO | Resina epóxi | (Preto) | |
| 2-4 | HABITAÇÃO | JM19105 Φ6,35*54,6+S13+24UNF SUS304 | 1 PCS | |
| 2-5 | TERMINOL | AMP 250 #22-#18 | 2 unidades | (Vermelho) |
| NÃO | Item | Sinal | Condições de teste | mín. | valor normal | máx. | Unidade | ||
| 4-1. | Resistência a 200 ℃ | R200 |
Ta=200±0,05℃ PT≦0,1mw |
7.6 | 8 | 8.4 | kΩ | ||
| Resistência a 150 ℃ | R150 |
Ta=150±0,05℃ PT≦0,1mw |
/ | 29,65 | / | kΩ | |||
| Resistência a 250 ℃ | R250 |
Ta=250±0,05℃ PT≦0,1mw |
/ | 2.705 | / | kΩ | |||
| 4-2. | Valor B | B150/250 | 5141 | 5300 | 5459 | k | |||
| 4-3. |
Dissipação Coeficiente |
σ | No ar | 3 | / | mw/℃ | |||
| 4-4. | Tempo constante | τ | No ar | / | / | 15 | segundo | ||
| 4-5. | Resistência de isolamento | / | 500VCC | 100 | / | / | MΩ | ||
| 4-6. | Tensão suportável | / | 1500 V CA | 5 | / | / | segundo | ||
| 4-7. | Faixa de temperatura operacional | / | / | -30 | / | +300 | ℃ | ||
Teste de confiança
| NÃO | Item | Requerimentos técnicos | Condições e método de teste |
| 5-1. | Alta temperatura.Teste |
DR/R25 £ ± 3% |
105±5℃,1000±24 horas |
| 5-2. | Baixa temperatura.tes | -30±5℃,1000±24 horas | |
| 5-3. | Resistir ao teste de umidade | Armazenar em ambiente 65±2℃,90%-95%RH por 1000±24 horas | |
| 5-4. | Temp.teste de ciclo | Coloque a amostra em -30 ℃ por 10 min, em 25 ℃ por 10 min e em 100 ℃ por 10 min.e repita por 5 vezes. | |
| 5-5 | Testes de tração |
Após o teste de tração, o sensor deve ser |
Prenda o fio a 50 mm da borda interna do terminal do conector e, em seguida, coloque 10 N de tensão estática entre o terminal e o fio por 1 minuto, ao longo da direção axial. Após o teste, verifique se há algum fio quebrado, caindo ou danificado e meça zero- poder re. |
| 5-6 | Teste de queda |
Sem danos técnicos.potência zero |
Solte o sensor de um metro de altura através da direção axial e lateral para o piso de cimento, cada direção por 5 vezes. Em seguida, verifique a aparência e meça a resistência de energia zero em 25 ℃ |
| 5-7 | Teste de vibração | Faixa de frequência: 10-500 HZ, velocidade acelerada: 10 g, tempo de varredura de frequência: X e Y por 30 min. Recupere por 4 horas após o teste, inspecione visualmente a aparência do sensor e meça a resistência de energia zero em 25 ℃ |
6.1No processo de armazenamento e transporte, a altura por pilha não é superior a 4 produtos CTN.
6.2Disponível com todo o método de transporte, mas evita a chuva, neve de lixiviação direta ou indireta e danos mecânicos.
6.3Os produtos devem ser armazenados à temperatura ambiente - 10 ℃ / + 40 ℃, a umidade relativa não é superior a 80%, o ambiente não deve ter ácido, álcali e gás corrosivo ou fonte radioativa.
Atenção na operação
7.1Isso trará calor extra e afetará a precisão do teste quando a corrente passar pelo sensor, com vista a isso antes de selecionar o sensor.
7.2Quando o produto se mover, a instalação deve ser manuseada com cuidado para evitar danos causados pelo puxão do produto.
7.3Deformação do produto, oxidação e outros fenômenos, não podem ser usados, para não afetar a precisão da temperatura.
7.4Variações excessivas de temperatura devem ser evitadas dentro da faixa de temperatura operacional.
7.5Não use em gases corrosivos (como CO2,NH3,SOX,NOX, etc.) além das condições especificadas.
7.6Não use em eletrólise, sal, ácido, alcalino e solventes orgânicos além das condições especificadas.
7.7Na temperatura limite, o produto pode suportar choques de temperatura muito altos ou muito baixos a curto prazo, mas não pode colocar o produto na temperatura limite por muito tempo, a fim de evitar encurtar a vida útil do produto.
Se precisar de ajuda, consulte nossa equipe de vendas ou engenheiros, obrigado!
