Sensor de temperatura 10KOhm da substituição NTC da ponta de prova do termistor de Pentair 471566 para a bomba e o calefator dos termas da associação
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | UCHI |
| Certificação: | ROHS |
| Número do modelo: | NSB0103FC2-152T6C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 500pcs |
|---|---|
| Preço: | 3-7 USD/PC |
| Detalhes da embalagem: | Volume, peso de unidade: 37g |
| Tempo de entrega: | 7-10 dias úteis |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 500 mil PCs por mês |
|
Informação detalhada |
|||
| Artigo: | Ponta de prova do termistor | PN original: | 471566 |
|---|---|---|---|
| R25: | 10KOhm | Comprimento do cabo: | 150mm |
| Habitação: | rosca de latão | Conector: | Sim |
| Destacar: | Sensor de temperatura ntc 10KOHM,substituição de sonda de termistor de 150 mm,termistor de sonda 471566 |
||
Descrição de produto
Pentair 471566 sonda termistor substituição NTC sensor de temperatura 10KOhm para bomba de spa de piscina e aquecedor
Descrição
471566 Termistor de sonda usado em aquecedores Pentair Minimax NT.O sensor de temperatura de latão é parafusado no cabeçote, com cabo/fio de conexão amarelo de alta temperatura.Adapta-se aos aquecedores eletrônicos Pentair Minimax NTD.Também se encaixa nos aquecedores Ultratemp e ThermalFlow da Pentair.Não usado em aquecedores Purex Minimax ou Minimax Plus.471566 Também pode ser encontrado nas páginas de peças Minimax

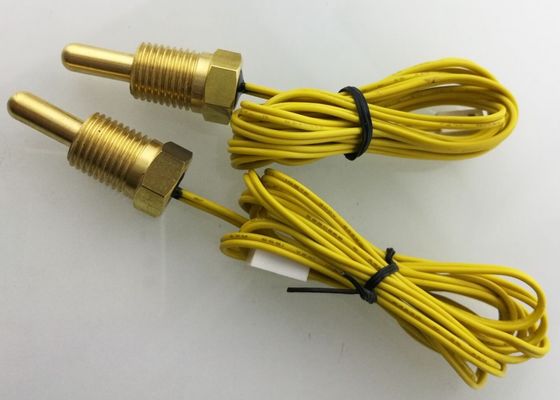

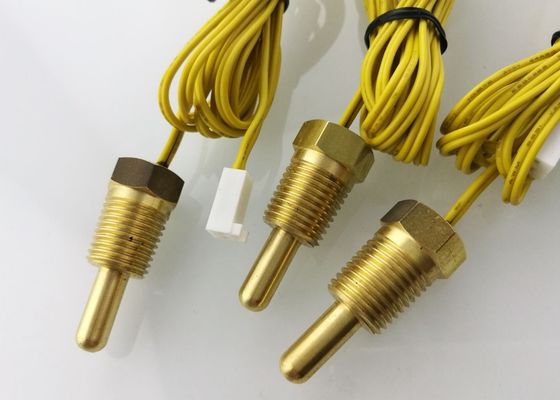

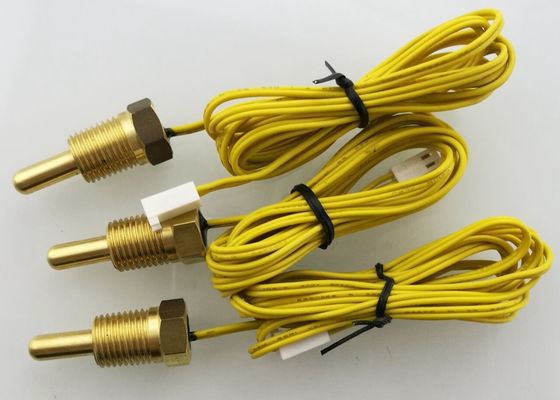

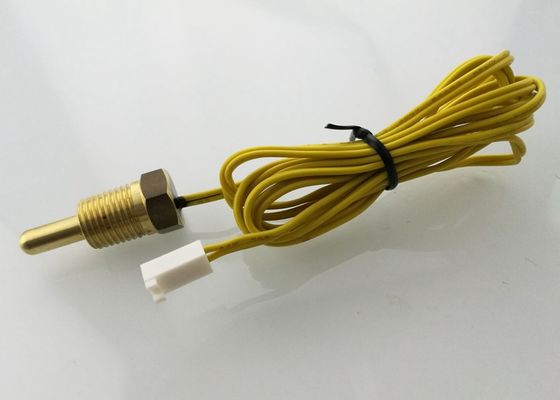

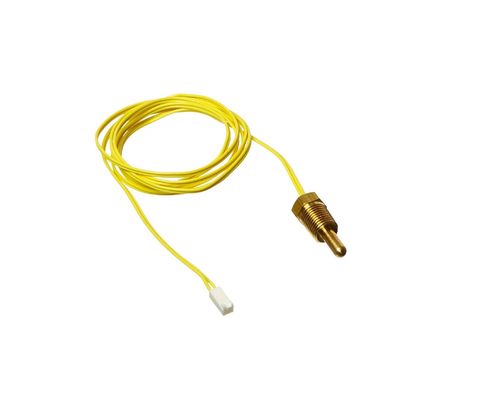

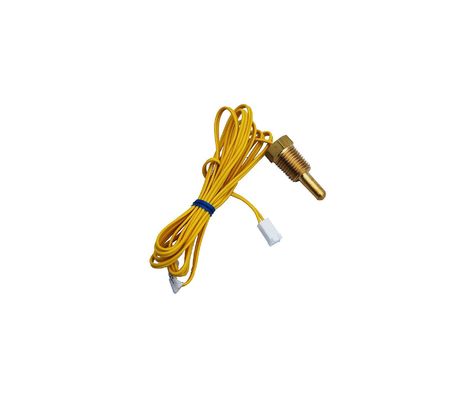

Imagens reais do produto
Inscrição
Esta sonda de termistor foi projetada para uso com aquecedores de piscina e spa Pentair MiniMax NT STD, NT LN, NT TSI modelos 200, 250,
300, 400 e também compatível com bombas de calor UltraTemp e ThermalFlo para piscinas e spas.Mede 1 polegada de comprimento por 2 polegadas
altura por 1 polegada de largura.
Usado nos seguintes modelos:
MiniMax NT STD usado nos modelos nºs., 200, 250, 300, 400.
MiniMax NT TSI usado nos modelos nºs 200, 250, 300, 400.
MiniMax NT LNusado nos modelos nºs, 200, 250, 300, 400.
Bomba de calor ThermalFlo
Bomba de calor UltraTemp
Especificação principal
| Número da peça | NSB0103FC2-152T6C |
| Amazon OE# | 471566 |
| Resistência @25C | 10KOHM |
| Comprimento do cabo | 150mm |
| Cor do Cabo | Amarelo |
| Habitação | Latão- Rosca |
| MOQ | 500PCS |
| Tempo de espera | 7-10 dias úteis |
inspeção de saída
| NÃO | Item | Requerimentos técnicos | Condições e método de teste |
| 5-1. | Alta temperatura.Teste |
DR/R25 £ ± 3%
DB/B£±3%
Nenhuma mudança com tensão suportável, Desempenho de insalução. Aparência sem danos. |
105±5℃,1000±24 horas |
| 5-2. | Baixa temperatura.tes | -30±5℃,1000±24 horas | |
| 5-3. | Resistir ao teste de umidade | Armazenar em ambiente 65±2℃,90%-95%RH por 1000±24 horas | |
| 5-4. | Temp.teste de ciclo | Coloque a amostra em -30 ℃ por 10 min, em 25 ℃ por 10 min e em 100 ℃ por 10 min.e repita por 5 vezes. | |
| 5-5 | Testes de tração |
Após o teste de tração, o sensor deve ser sem danos e sem queda. potência zero taxa de mudança de resistência deve ser menor de ±1% em 25 ℃ |
Prenda o fio a 50 mm da borda interna do terminal do conector e, em seguida, coloque 10 N de tensão estática entre o terminal e o fio por 1 minuto, ao longo da direção axial. Após o teste, verifique se há algum fio quebrado, caindo ou danificado e meça zero- poder re. |
| 5-6 | Teste de queda |
Sem danos técnicos.potência zero a taxa de mudança de resistência deve ser inferior a ± 1% em 25 ℃ |
Solte o sensor de um metro de altura através da direção axial e lateral para o piso de cimento, cada direção por 5 vezes. Em seguida, verifique a aparência e meça a resistência de energia zero em 25 ℃ |
| 5-7 | Teste de vibração | Faixa de frequência: 10-500 HZ, velocidade acelerada: 10 g, tempo de varredura de frequência: X e Y por 30 min. Recupere por 4 horas após o teste, inspecione visualmente a aparência do sensor e meça a resistência de energia zero em 25 ℃ |
6, Método de armazenamento
6.1No processo de armazenamento e transporte, a altura por pilha não é superior a 4 produtos CTN.
6.2Disponível com todo o método de transporte, mas evita a chuva, neve de lixiviação direta ou indireta e danos mecânicos.
6.3Os produtos devem ser armazenados à temperatura ambiente - 10 ℃ / + 40 ℃, a umidade relativa não é superior a 80%, o ambiente não deve ter ácido, álcali e gás corrosivo ou fonte radioativa.
7, atenção na operação
7.1Isso trará calor extra e afetará a precisão do teste quando a corrente passar pelo sensor, com vista a isso antes de selecionar o sensor.
7.2Quando o produto se mover, a instalação deve ser manuseada com cuidado para evitar danos causados pelo puxão do produto.
7.3Deformação do produto, oxidação e outros fenômenos, não podem ser usados, para não afetar a precisão da temperatura.
7.4Variações excessivas de temperatura devem ser evitadas dentro da faixa de temperatura operacional.
7.5Não use em gases corrosivos (como CO2,NH3,SOX,NOX, etc.) além das condições especificadas.
7.6Não use em eletrólise, sal, ácido, alcalino e solventes orgânicos além das condições especificadas.
7.7Na temperatura limite, o produto pode suportar choques de temperatura muito altos ou muito baixos a curto prazo, mas não pode colocar o produto na temperatura limite por muito tempo, a fim de evitar encurtar a vida útil do produto.
Se precisar de ajuda, consulte nossa equipe de vendas ou engenheiros, obrigado!
