Tipo da classe 1 - uma proteção Iimp 25KA ISO9001 de 1 e 2 impulsos aprovou
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | Uchi |
| Certificação: | CE / SGS / ISO9001 |
| Número do modelo: | OBV5-I-25 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 200 partes |
|---|---|
| Preço: | Negotiate |
| Detalhes da embalagem: | o pacote da exportação/negocia |
| Tempo de entrega: | 5-15 dias após o pagamento |
| Termos de pagamento: | T/T, L/C, Western Union |
| Habilidade da fonte: | 60000 partes pelo mês |
|
Informação detalhada |
|||
| Nome: | Prendedor de relâmpago de construção | Material: | Grafite |
|---|---|---|---|
| Número de Polos: | 1P, 2P | Tensão de funcionamento contínua de Maximm: | 255/275/320/385V |
| CertificationCE, CQC: | CE/CQC/GV | Aplicação: | Fonte de alimentação |
| Elemento protetor: | Classe I do SPD | ||
| Realçar: | Classe 1 de Iimp 25KA spd,ISO9001 tipo - proteção de 1 e 2 impulsos,Tipo de Iimp 25KA - proteção de 1 e 2 impulsos |
||
Descrição de produto

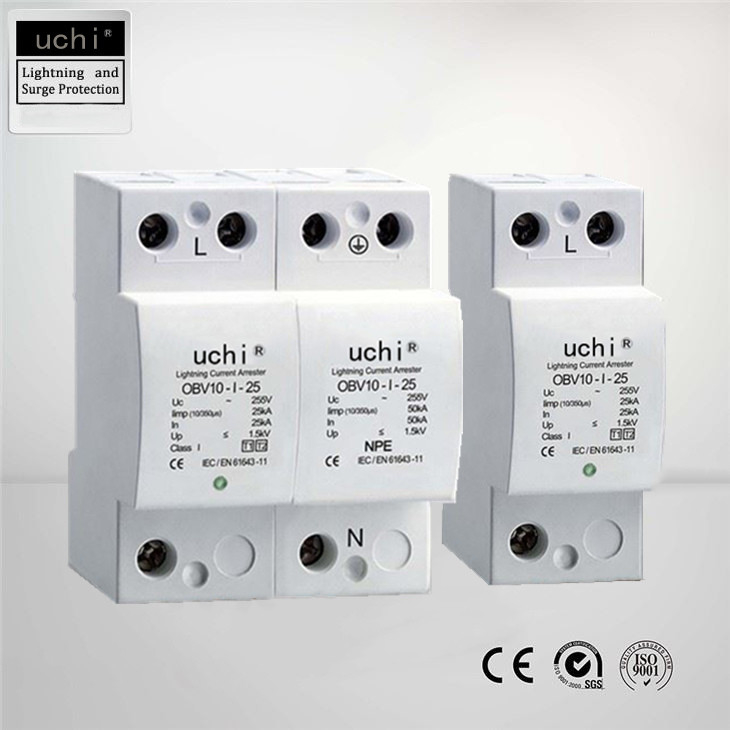

1P, 2P tipo - 1 protetor de impulso +2 para sistemas de controlos do motor, SPD
OBV5-I-25
OBV10-I-25 encontram o tipo - 1 classe da exigência de acordo com IEC 61643-11. Estes dispositivos protegem os sistemas de baixa voltagem do consumidor das sobretensões de todos os tipos e estão disponíveis no único-polo às versões tetrapolares. A tensão-limitação, diferenças de faísca de capacidade elevada fornece diversos benefícios. Um tempo de resposta curto, um baixo nível da proteção e capacidade atual alta do escapamento com vida útil longa.
Parâmetros técnicos
| Modelo: OBV10-I-25-Pluggable | |||
| Tensão de funcionamento contínua máxima | Uc | V | 255/275/320/385 |
| SPD a EN 61643-11 | Tipo - 1 +2 | ||
| SPD a IEC 61643-1 | classe I+2 | ||
| LPZ | 0→2 | ||
| Corrente de impulso do relâmpago (10/350μs) | Iimp | kA | 25 |
| Corrente de impulso do relâmpago (10/350μs) [total] | kA | 100 | |
| Corrente de impulso nominal da descarga (8/20μs) | Em | kA | 25 |
| Corrente de impulso do prendedor (8/20μs) [total] | kA | 100 | |
| Nível da proteção da tensão | Acima de | quilovolt | 2,0 |
| Tempo de resposta | Ta | ns | <100> |
| Siga a capacidade extinguindo atual Ipeak | Pico do IFI | kA | 25 |
| Fusível alternativo máximo | 315 | ||
| Variação da temperatura | ϑ | °C | -40℃~+85℃ |
| Avaliação da proteção | IP 20 | ||
| Seção transversal da conexão, rígido | milímetro do ² | 10-50 | |
| Seção transversal da conexão, multi-fio | milímetro do ² | 10-35 | |
| Seção transversal da conexão, flexível | milímetro do ² | 10-25 | |
Feature&Benefits
1, protege o sistema elétrico e o instrumento elétrico da em-carga do trovão e da sobretensão instantânea.
2, protegem a transmissão de sinais dos ethernet com redes elétricas públicas da alimentação CA C.C. 48V/34V contra
impulsos induzidos relâmpago.
3, proteção aumentada do impulso.
4, para a montagem no CRNA dos trilhos do RUÍDO de 35mm. a EN 60715.
5, pode eficazmente assegurar-se de que os equipamentos funcionem corretamente.
·A instalação ou retrofit fácil.
·Ruído-trilho montável.
·Indicador à prova de falhas do designRemote de /self-protected (opcional) com contato de 3pin NO/NC.
·Indicador IP20 designVisual dedo-seguro.
·Cópia pequena do pé.
Aplicação
●Distribuição de AC/DC
●Fontes de alimentação
●Automatização industrial
●Telecomunicações
●Sistemas de controlos do motor
●Aplicações do PLC
●Equipamento de transferência do poder
●Aplicações da ATAC
●Movimentações da C.A.
●Sistemas de UPS
●Sistemas de segurança
●Centros de IT/Data
Nota: A diferença entre o tipo T1 e o tipo protetor do T2 de impulso
T1 o tipo protetor de impulso refere o produto com a forma de onda do teste do relâmpago de 10/350us, e o tipo protetor do T2 de impulso refere o produto com a forma de onda do teste do relâmpago de 8/20us.
A diferença principal entre os dois tipos de protetores de impulso encontra-se nas formas de onda diferentes do teste. A energia da forma de onda 10/350us é mais forte do que a energia da forma de onda 8/20us, tão em muitos casos o protetor de impulso T1 é geralmente 12.5kA, 15kA, 25kA, etc., protetor de impulso do T2 faz tem 20kA, 40kA, 60KA, 100kA, etc. Embora o valor do tipo protetor do T2 de impulso olhe maior, suas formas de onda do teste são diferentes. De fato, a energia do T1 é mais forte.
Consequentemente, o GB50057-2010 padrão nacional exige a instalação T1 de um tipo protetor de impulso na linha entrante principal, que é igualmente o protetor de impulso do primeiro nível. Ao selecionar o tipo, pague a atenção ao protetor de impulso deve ter um teste que de Iimp do teste T1 (10/350us) este parâmetro é geralmente Iimp é superior ou igual a 12.5kA, e o nível Up≤2.5kV da proteção é bastante.
Outro
Parâmetro do SPD da tecnologia (nota: De acordo com a exigência de usuário, podem ser Uc=140V, 440V, 550V personalizados, escala da tensão da escala do SPD):
| Tipo não. | Tensão avaliado (V) Un | Tensão contínua Uc (V~) | Corrente de descarga padrão em (KA) |
Max Discharge Current |
Nível da proteção (KA~) | Tempo de resposta (ns) |
| DGM 1(2) - D5 | 220/380 |
275/320 |
5 | 10 | 1,2 | ≤25 |
| DGM 1(2) - D10 | 10 | 2 | 1,6 | |||
| DGM 1(2) - C20 | 20 | 40 | 1,8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM 3(4) - B40 | 10 | 80 | 2,4 | |||
| DGM (4) - B60 | 60 | 100 | 2,8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1,2 | ≤100 |
Antes de mais nada, você deve determinar qual seu sistema de distribuição do poder é como, se é TT, TN ou sistema IT. Após ter determinado o sistema de distribuição do poder, você pode escolher o modo da proteção e o método da fiação do prendedor de relâmpago selecionar o prendedor de relâmpago apropriado.
Por exemplo, TN-C usa o dispositivo de proteção do relâmpago 3P, TN-S usa 4P, usos 3P+N do TT, etc.
Q: Posso eu obter algumas amostras?
: Sim, as ordens da amostra deram boas-vindas.
Q: Posso eu usar meu próprio logotipo ou projeto em bens?
: Sim, o logotipo e o projeto personalizados na produção em massa estão disponíveis.
Q: Que é o prazo de entrega?
: 3 dias para amostras, 7-15 dias para a produção em massa.
Q: Que é o termo do pagamento?
: T/T, L/C na vista, união ocidental, Paypal, etc.
