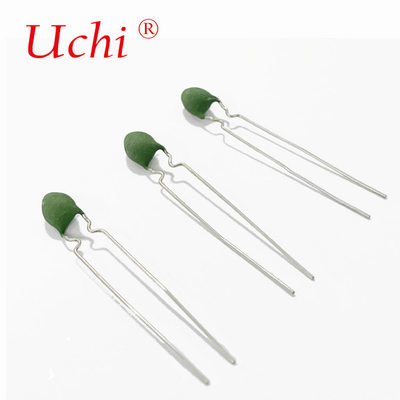

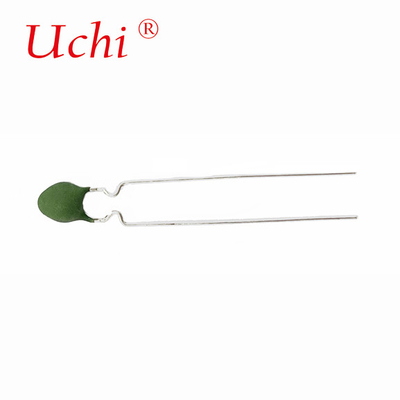

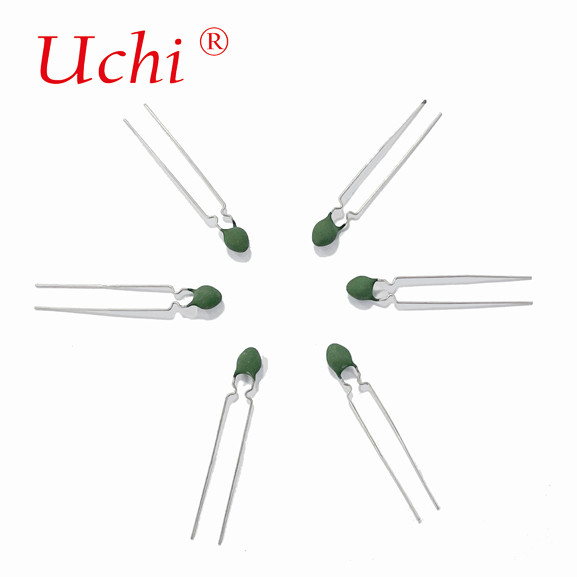

PTC MZ21-332 PTC TERMISTOR PARA LIMITADOR DE SUPERCURRÊNCIA
Detalhes do produto:
| Lugar de origem: | UL,SGS,RoHS |
| Marca: | UCHI |
| Certificação: | UL,SGS,ROHS |
| Número do modelo: | PTC MZ21-332 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5000 PCS |
|---|---|
| Preço: | Negociável |
| Tempo de entrega: | 7 dias úteis |
| Termos de pagamento: | T/T, Paypal, Western Union, grama do dinheiro |
| Habilidade da fonte: | 600,000,000PCS por mês |
|
Informação detalhada |
|||
| Destacar: | Ptc termistor para limitador de sobrecorrente,limitador de sobrecorrente ptc termistor |
||
|---|---|---|---|
Descrição de produto
PTC MZ21-332 PTC TERMISTOR PARA LIMITADOR DE SUPERCURRÊNCIA
Descrição
Esta caixa Posi-R é ideal para arranque de motores em ar condicionado.
A resistência do termistor PTC linear (LPTC) aumenta com o aumento da temperatura em linearidade, exibe um coeficiente de temperatura positivo virtualmente linear em toda a sua faixa de temperatura,adequado para sistemas de medição e controloComo o material de construção é principalmente silício monocristalino semicondutor, também chamado sensor de temperatura de silício, termistor de silício,às vezes denominados silísteresComo o coeficiente de temperatura é positivo, os sensores de temperatura de silício exibem uma operação à prova de falhas quando um sistema superaquece.Assim, os sensores de temperatura de silício são extremamente confiáveis e têm vidas operacionais muito longas. Pacote de vidro hermeticamente fechado, com chumbo axial, 2 condutas, pode operar em ambiente de alta temperatura e umidade.conveniente para instalação automática.
Aplicação
· Equipamento de controlo de automação industrial.
· Detecção e compensação da temperatura dos aparelhos domésticos.
• Circuito de precisão e compensação de temperatura do oscilador de cristal.
· Compensação de temperatura dos dispositivos semicondutores de silício.
· Compensação de temperatura do amplificador de instrumentação.
· Compensação de temperatura do conversor A/D. · Micro motor de controlo de tempo.
· Detecção e controlo da temperatura dos automóveis.
· Detecção e controlo da temperatura dos equipamentos médicos.
· As aplicações dos termistores PTC lineares incluem também transmissão, óleo e líquido de refrigeração do motor, sistema de aquecimento, protecção contra sobreaquecimento, amplificadores, fontes de alimentação, transdutores, telemetria, computadores,Amplificadores magnéticos, termometria, meteorologia, regulação de temperatura e protecção contra temperaturas excessivas.
Especificações
1- Nome completo:PTC MZ21-332
2Especificações da aparência
2-1, Dimensões (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±0.05 |
| F | 5.0±0.5 |
| L1max | 6.0 |
| L2min | 25 |
2-2, Material e Marcação:
Tipo de embalagem: tipo de encapsulamento
2Material de encapsulamento: resina de silicone
3. Cor do encapsulamento: Verde
4.Material de chumbo: fio de cobre enlatado
5.Forma do chumbo: pé curvo interno
6.Livre de chumbo (compatível com a RoHS)
3Características elétricas
| Não | Ponto | Características | Condições e métodos de ensaio |
|
2.1 |
Potência zero Resistência e desvio admissível
|
3.3KÓ±30% |
Após a colocação no ar a 25 °C ± 2 °C durante 2 horas, medir com uma tensão não superior a 1,5vdc. Figura 2 |
|
2.2 |
Temperatura de comutação (Temperatura de Curie) |
T25=75±7°C |
A temperatura correspondente à característica de temperatura da resistência (curva) 2 vezes o valor da resistência R25 é especificada como a temperatura do interruptor. |
|
2.3 |
tensão de funcionamento nominal |
220VAC |
A tensão de resistência do elemento que permite uma operação normal a longo prazo. |
| 2.4 | corrente de funcionamento máxima (Imax) | 60mA | A corrente inicial máxima que pode fluir no PTC é especificada como a corrente máxima. |
|
2.5 |
resistir à tensão
|
600VAC/60S ΔR/Rn≤ ±20% |
Corrente de partida: 0,06a, tensão inicial 220VAC, com duração de 10s; Em seguida, é convertido em alta tensão (600vac) para 60s.O valor da resistência de potência nominal zero é testado novamente. |
|
2.6 |
Tempo de acçãoI=60mA |
0.4-2S |
|
|
2.7 |
Temperatura de funcionamento Distância |
-40°C~+125°C | |
