37 mm OD caixa de engrenagens padrão BLDC motor de engrenagens planetárias 8 polos
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | 37JB10K/B3630 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000 pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 5 a 7 dias |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000 peças |
|
Informação detalhada |
|||
| Número de poloneses: | 8 | Distância de operação: | 9V~16V/9C~24V |
|---|---|---|---|
| corrente nominal mA: | 820/410 | Área de aplicação: | Mobiliário/medicina/indústria |
| Certificado: | 3C | velocidade r/min da Nenhum-carga: | 4680 |
| Corrente sem carga mA: | 270/140 | Velocidade nominal r/min: | 3500 |
| Poder avaliado W: | 3.2 | Número de fase: | 3 |
| Destacar: | Motor de engrenagem planetária OD de 37 mm,Motor de engrenagem planetária de 8 polos,Motor de engrenagem de 8 pulsos |
||
Descrição de produto
Distância de carga admissível: 1,0 N.m.
Dados técnicos do motor sem escovas
| TÍPO | Número de postes |
Número de fase |
Funcionamento Distância |
Classificados tensão VDC |
Sem carga velocidade r/min |
Sem carga corrente mA |
Classificados torque g.cm |
Classificados velocidade r/min |
Classificados corrente mA |
Classificados potência W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V ~ 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V ~ 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Dados técnicos do motor de engrenagem sem escova
1.B3630-1247 Motor BLDC
| Taxa de redução | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Número de engrenagens | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

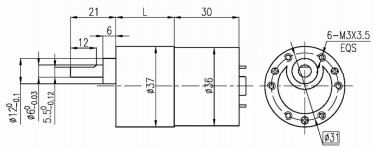

| Comprimento ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Velocidade sem carga | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Velocidade | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Torque nominal | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Carga máxima admissível num curto espaço de tempo | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 Motor BLDC
| Taxa de redução | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Número de engrenagens | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Comprimento ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Velocidade sem carga | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Velocidade | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Torque nominal | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Carga máxima admissível num curto espaço de tempo | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Diagrama de fio
PIN 1# (Azul) Controle de travões
PIN 2# (Laranja) Regulação da velocidade PWM: Inserir um sinal PWM de 20~30 kHz e ajustar a velocidade do motor ajustando o ciclo de trabalho.
PIN 3# (preto) Polo negativo da fonte de alimentação
PIN 4# (branco) Rotação para a frente e para trás: a direção suspensa é CCW, a direção de curto-circuito para a terra é CW.
PIN 5# (verde) Feedback n=60 * F/P, onde F é a frequência de feedback e P é 4 pares de pares de postes do motor.
PIN 6# (vermelho) Polo positivo de alimentação
Comprimento da linha de ligação 200 mm
PIN 3 # Regulação da velocidade PWM, entrada de sinal PWM de 20 a 30 kHz e ajuste da velocidade do motor ajustando o ciclo de trabalho.
PIN 4#A rotação para a frente e para trás, a rotação suspensa é CW e o curto-circuito para a rotação em terra é CCW.
PIN 5#Polo negativo da fonte de alimentação
