24 mm OD bldc caixa de engrenagens planetária motor de engrenagem construído no condutor
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | 24JM10K/B2430 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000 pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 5 a 7 dias |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000 peças |
|
Informação detalhada |
|||
| Número de poloneses: | 12 | Distância de operação: | 9V~16V/9C~26V |
|---|---|---|---|
| corrente nominal mA: | 420/210 | Área de aplicação: | Mobiliário/medicina/indústria |
| Certificado: | 3C | velocidade r/min da Nenhum-carga: | 8000 |
| Corrente sem carga mA: | 180/100 | Velocidade nominal r/min: | 6000/6200 |
| Poder avaliado W: | 3.2 | Número de fase: | 3 |
| Destacar: | bldc motor de engrenagem da caixa de velocidades planetária,Motor de engrenagem de 24 mm OD bldc,Motor de engrenagem planetária |
||
Descrição de produto
Distância de carga admissível: 0,1 N. m~1,0 N. m.
Dados técnicos do motor sem escovas
| TÍPO | Número de postes |
Número de fase |
Funcionamento Distância |
Classificados tensão VDC |
Sem carga velocidade r/min |
Sem carga corrente mA |
Classificados torque g. cm |
Classificados velocidade r/min |
Classificados corrente mA |
Classificados potência W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V ~ 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V ~ 26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
Dados técnicos do motor de engrenagem sem escova
1.B2430-1280 Motor BLDC
| Taxa de redução | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Número de engrenagens | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

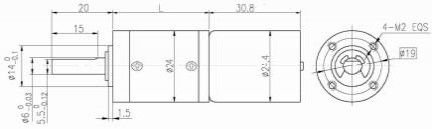

| Comprimento ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Velocidade sem carga | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Velocidade | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| Torque nominal | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Carga máxima admissível num curto espaço de tempo | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 Motor BLDC
| Taxa de redução | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Número de engrenagens | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Comprimento ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Velocidade sem carga | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Velocidade | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| Torque nominal | N.m | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Carga máxima admissível num curto espaço de tempo | N.m | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
Diagrama de fio
PIN 1# (branco) Regulação da velocidade PWM: entrada de sinal PWM de 1-50 kHz e ajuste da velocidade do motor ajustando o ciclo de trabalho.
PIN 2# (preto) Polo negativo da fonte de alimentação
PIN 3# (azul) Rotação para a frente e para trás: a direção suspensa é CCW, a direção de curto-circuito para a terra é CW.
PIN 4# (amarelo) Feedback: n=60 * F/P, onde F é a frequência de feedback e P é 4 pares de pares de postes do motor.
PIN 5# (vermelho) Polo positivo de alimentação
Explicação: (1) A linha vermelha está ligada ao polo positivo da fonte de alimentação, as linhas pretas e brancas estão ligadas ao polo negativo e o motor é virado para CCW.(2) Conecte o fio vermelho ao polo positivo da fonte de alimentação, conectar o fio preto, fio branco e fio azul para o pólo negativo, e conectar o motor
Quando a linha branca é conectada separadamente ao PWM, a velocidade pode ser ajustada.(4) O comprimento do fio de ligação é de 100 mm.
PIN 3 # Regulação da velocidade PWM, entrada de sinal PWM de 20 a 30 kHz e ajuste da velocidade do motor ajustando o ciclo de trabalho.
PIN 4#A rotação para a frente e para trás, a rotação suspensa é CW e o curto-circuito para a rotação em terra é CCW.
PIN 5#Polo negativo da fonte de alimentação
