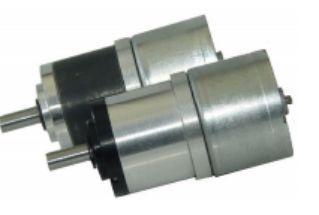

Motor de engrenagem planetária BLDC embutido no condutor com caixa de engrenagens planetária OD de 22 mm 12 polos
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | 22JXE3K/B2418 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 5-7 dias |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000 peças |
|
Informação detalhada |
|||
| Número de pólos: | 12 | Faixa operacional: | 9V~16V/9C~26V |
|---|---|---|---|
| Voltagem nominal VDC: | 24/12 | Certificado: | 3c |
| velocidade r/min da Nenhum-carga: | 7500 | Corrente sem carga mA: | 100/85 |
| Velocidade nominal r/min: | 5800 | Poder avaliado W: | 1.8 |
| Destacar: | Motor de engrenagem planetária BLDC de 22 mm,Motor de engrenagem planetária,Motor de engrenagem planetária BLDC de 12 polos |
||
Descrição de produto
Faixa de carga permissível: 0,03N.m~0,3N.m
Dados técnicos do motor sem escovas
| TIPO | Número de polos |
Número de fases |
Operacional Faixa |
Potência nominal VCC |
Sem carga nominal r/min |
Sem carga nominal mA |
Potência nominal g.cm |
Potência nominal r/min |
Potência nominal mA |
Potência nominal W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V~ 16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V~26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
Dados técnicos do motorredutor sem escovas
1.Motor BLDC B2418-1275
2. Motor BLDC B2418-2475

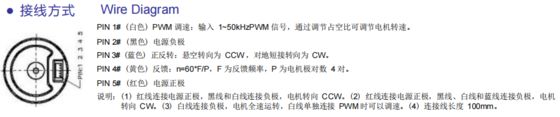

Diagrama de fios
PINO 1# (Branco) Regulação de velocidade PWM: Insira um sinal PWM de 1~50kHz e ajuste a velocidade do motor ajustando o ciclo de trabalho.
PINO 2# (Preto) Polo negativo da fonte de alimentação
PINO 3# (Azul) Rotação para frente e para trás: A direção suspensa é CCW, a direção em curto-circuito para o terra é CW.
PINO 4# (Amarelo) Feedback n=60 * F/P, onde F é a frequência de feedback e P são 4 pares de pares de polos do motor.
PINO 5# (Vermelho) Polo positivo da fonte de alimentação
Observação:
(1) Conecte o fio vermelho ao terminal positivo da fonte de alimentação e conecte os fios preto e branco ao terminal negativo. O motor girará no sentido anti-horário (CCW).
(2) Conecte o fio vermelho ao terminal positivo da fonte de alimentação e conecte os fios preto, branco e azul ao terminal negativo. O motor girará no sentido horário (CW).
(3) Conecte o fio branco ao terminal negativo. O motor funcionará em velocidade máxima. Quando o fio branco estiver conectado ao PWM separadamente, a velocidade pode ser ajustada.
(4) Comprimento da linha de conexão 100mm
