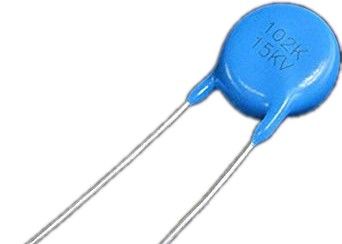

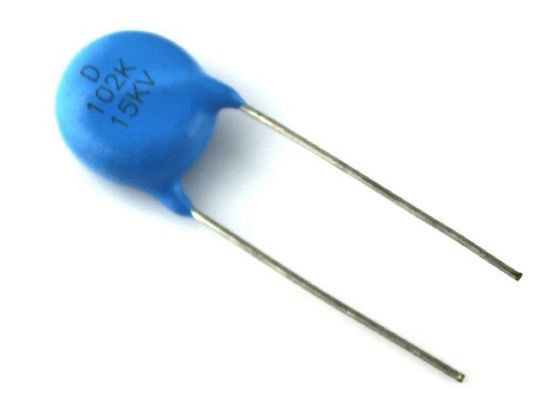

Capacitor de disco cerâmico da Murata Electronics
Detalhes do produto:
| Marca: | UCHI |
| Número do modelo: | CT81-15KV-D19-F12.5-102K |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100UD |
|---|---|
| Preço: | 0.35~0.5 USD/Pieces |
| Detalhes da embalagem: | Em massa |
| Tempo de entrega: | Estoques para a quantidade pequena |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 1000,000pcs pelo mês |
|
Informação detalhada |
|||
| Categoria de produto: | Capacitores cerâmicos do disco | Capacitância: | 1000PF |
|---|---|---|---|
| C.C. da avaliação da tensão: | C.C. 15KV | Tolerância: | 10% |
| Diâmetro: | 18mm | Espaçamento de chumbo: | 12,5 mm |
| Temperatura operacional: | -25~+85°C | Estilo de rescisão: | Radial |
| Capacidade - N-F: | 1nF | Capacitância – uF: | 0.001uF |
| Peso unitário: | 6 gramas | Coeficiente de temperatura: | +/- 1000 PPM/C |
| Destacar: | capacitor de disco de cerâmica,capacitores de filme de alta tensão,capacitores de disco de cerâmica de alta tensão |
||
Descrição de produto
Murata Electronics DHR4E4C102K2FB Capacitores de disco cerâmico de alta tensão 1000pF +/-10% DC15k volts
Sobre cerâmica N4700
Y5T é um melhor desempenho de cerâmica geral Classe II. Sua variação de temperatura da capacitância está dentro de
+22/-33% de -25°C a +85°C. O fator de dissipação é menor que 1%, a resistência de isolamento é maior que 100000MΩ.
Propriedades dielétricas cerâmicas
| Nº |
Cerâmica |
Faixa de temperatura de operação (℃) |
Isolamento |
Dissipação |
Temperatura |
| 1 |
Y5T |
-25/+85 | 100000 | 0,2% | +/-28% |
Dimensão e estilo de chumbo
◆Classificações padrão:
Tensão suportável ≥ 1,5 vezes a tensão nominal (em óleo)
| Nº | Número da peça |
Cerâmica |
Avaliado |
Capacitância | Dimensões (mm) | ||||
| C | TOL. | D | T | F | d | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ±10% | 18,5 | 7,5 | 12,5 | 0,8 |
◆Recursos
＊Baixo fator de dissipação de 1% a 1 KHZ
＊Alta frequência ≥100KHZ
＊Alta corrente ≥15mA
＊Alta tensão ≥45KVDC
＊Alta resistência de isolamento ≥100000MΩ
＊Longa vida ≥10 anos
＊Baixas perdas, alta estabilidade
＊Alta capacitância em tamanhos pequenos
＊Chumbos radiais
＊Capacitor de camada única de cerâmica
＊Excelente à prova de calor, à prova de umidade e alta tensão de resistência dielétrica.
＊Revestido com resina epóxi retardante de chama.
◆Aplicações
＊Fontes de alimentação de alta tensão;
＊lasers a gás, gerador de pulso de alta tensão
＊Equipamentos de raios-X
＊Rede inteligente
＊Industrial
＊Militar
＊Lâmpada de xenônio HID, luzes de xenônio HID, lâmpadas de xenônio HID, lâmpadas HID, transformadores de tensão (VT), transformador de potencial (PT), transformadores de alta tensão, transformadores de tensão externos, conversor de tensão de inversor de energia, transformador de tensão constante, conversor de energia, transformador de tensão, conversor de tensão, inversor de conversor de energia Transformador,
＊Duplicadores e triplicadores de TV colorida
＊Fontes de alimentação CC de alta tensão (PPCs, aparelhos de raios-X, purificador de ar, lasers, etc.)
＊Capacitor de ajuste no circuito de foco para exibição
PRECAUÇÕES
(1) Durante o transporte e armazenamento
• Não transporte ou armazene onde o capacitor será exposto a alta temperatura ou alta umidade.
• Não exponha a gases venenosos como H2SO4, HCL ou HNO3.
• Evite impactos excessivos, como os causados por quedas.
(2) Durante a operação
• Evite o contato com eletrólitos como transpiração. Não toque com as mãos nuas.
• Evite impactos excessivos, como os causados por quedas.
• Não aplique solda aos terminais do pino.
• Não refaça a usinagem dos terminais.
(3) Uso
• Quando o capacitor for usado para pulsos de alta velocidade, como com um laser, certifique-se de que a tensão impressa
(tensão pico a pico) esteja dentro das especificações nominais do capacitor.
•Certifique-se de que o capacitor não esteja exposto ao calor radiante de câmaras ou transformadores.
Especificações gerais de 15KV
Capacitor de disco cerâmico de alta tensão de 15KV 100PF
Capacitor de disco cerâmico de alta tensão de 15KV 220PF
Capacitor de disco cerâmico de alta tensão de 15KV 330PF
Capacitor de disco cerâmico de alta tensão de 15KV 470PF
Capacitor de disco cerâmico de alta tensão de 15KV 500PF
Capacitor de disco cerâmico de alta tensão de 15KV 1000PF
Capacitor de disco cerâmico de alta tensão de 15KV 2200PF
Capacitor de disco cerâmico de alta tensão de 15KV 3300PF
Capacitor de disco cerâmico de alta tensão de 15KV 4700PF
Capacitor de disco cerâmico de alta tensão de 15KV 10000PF
