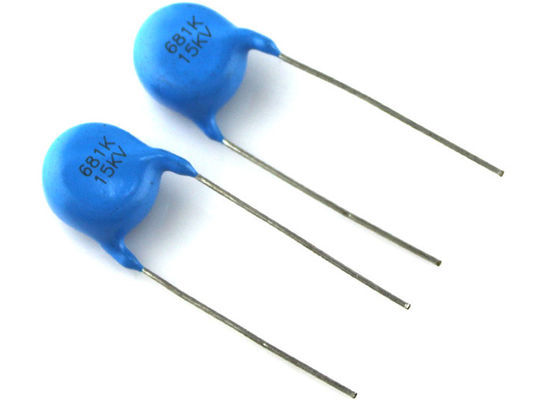

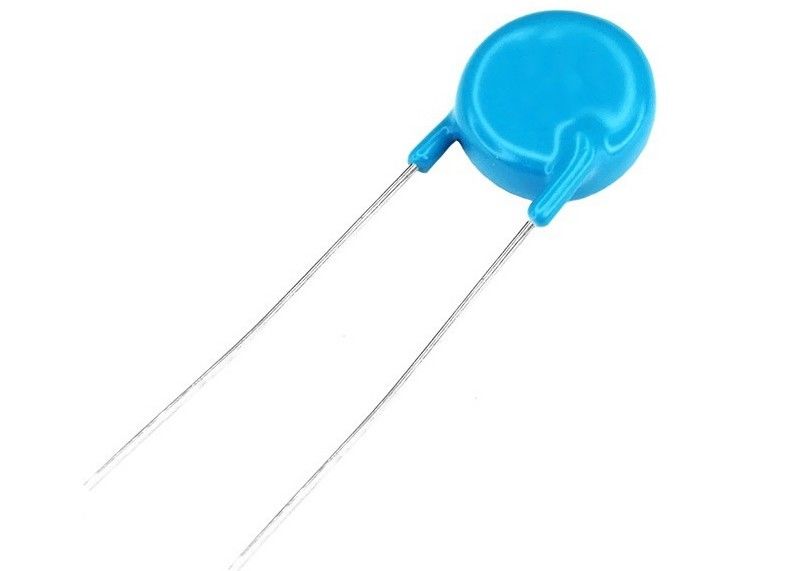

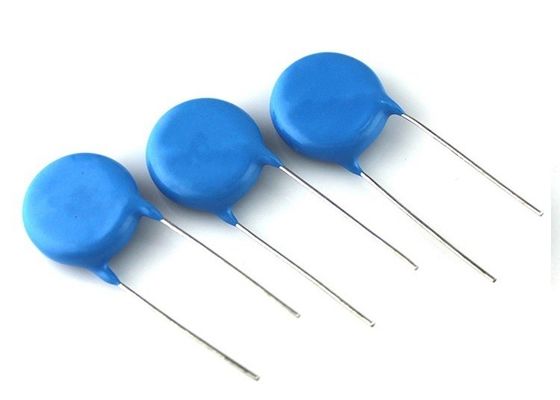

680pF 15000 volts condensador de disco cerâmico

Murata DHR4E4C681K2BB Equivalente Para fins gerais Capacitores de disco cerâmico de alta tensão 680pF 15000V 10%

■Características

1. Pequeno tamanho
2. Excelente resistência ao calor, à humidade e à
Voltagem de força dielétrica.
3. Revestidos com resina epóxi retardadora de chama.

4Voltagem nominal de.20 kV disponível mediante pedido
• Baixas perdas
• Alta capacidade em pequenas dimensões
• Alta estabilidade
• Condutores radiais
• Condensador de camada única de cerâmica

■Aplicações

1Televisores coloridos duplicadores e triplicadores
2Fornecedores de energia de alta tensão de corrente contínua (PPC, raios-X)
aparelhos, purificadores de ar, lasers, etc.)
3. Condensador de sintonização no circuito de foco para exibição

• TV e monitores • SMPS • DC e pulso de alta tensão • Equipamento de raios-X

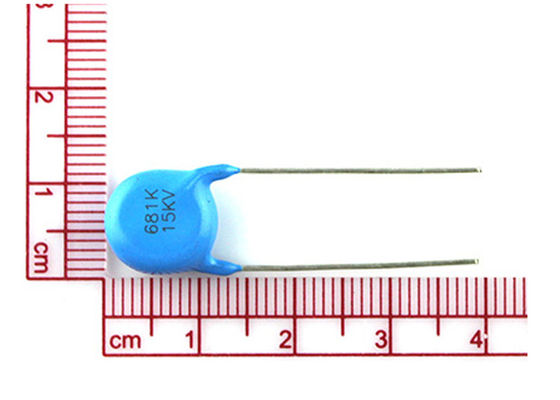

Desenho

Os condensadores consistem em um disco de cerâmica cujos dois lados são revestidos de prata.Os condensadores podem ser fornecidos com condutores retos com um intervalo de 0.375" (9,5 mm), 0,500" (12,7 mm) ou 0,750" (19,2 mm).

■Exemplo

■Capitão Temporário, Char.

Aplicações por série

• DE1: Produtos certificados de acordo com normas de segurança
• DE2: Produtos certificados segundo normas de segurança
• DE6: Produtos certificados em conformidade com as normas de segurança, Automóveis
• DEA: Produtos de uso geral
• DEB: Produtos de uso geral
• DEC: Produtos de uso geral
• DEF: Inversor de iluminação de fundo LCD
• DEH: Produtos de uso geral
• DEJ: Conforme as leis de segurança japonesas
• DES: Produtos de uso geral

Características por série

• DE1: IEC60384-14 Classe X1/Y1
• DE2: IEC60384-14 Classe X1/Y2
• DE6: IEC60384-14 Classe X1/Y2 para automóveis
• DEA: Tipo de baixa perda garantida a altas temperaturas (tipo de baixa produção de calor para compensação de temperatura)
• DEB: Tipo de chumbo de alta constante dielétrica
• DEC: Tensão nominal DC6,3 kV
• DEF: Para o condensador de lastro do inversor de luz de fundo LCD
• DEH: Garantia de alta temperatura tipo baixa perda
• DEJ: Baseado na Lei de Segurança dos Aparelhos Elétricos e dos Materiais do Japão
• DES: Tipo de baixas perdas garantidas a altas temperaturas (baixa geração de calor)

A série DE da Murata oferece capacitores cerâmicos certificados de alta tensão e padrão de segurança.acoplamento primário-secundário nas fontes de alimentação de comutação, circuitos de pulso de alta frequência, circuitos de ressonância horizontal e circuitos de desacoplamento para fontes de alimentação.

A Murata lançou um condensador cerâmico certificado de classe de segurança IEC 60384-14*1Y1*2 para fontes de alimentação de baixo perfil.Estes condensadores são ideais para todas as fontes de alimentação de comutação AC-DC onde um perfil baixo é procurado para equipamentos AV compactos, iluminação LED ou equipamento montado em rack 1U*3.

■Atenção (Classificação)

Quando os condensadores de corrente contínua forem utilizados em circuitos de corrente alternada ou de corrente de ondulação, certifique-se de manter o valor Vp-p da tensão aplicada ou o Vo-p que contenha um viés de corrente contínua dentro da faixa de tensão nominal.Quando a tensão é aplicada ao circuito, o arranque ou a paragem podem gerar uma tensão irregular durante um período de trânsito devido a ressonância ou comutação.Certifique-se de usar um capacitor com uma faixa de tensão nominal que inclui essas tensões irregulares

2.Temperatura de funcionamento e calor auto-gerado

Mantenha a temperatura da superfície de um condensador abaixo do limite superior da sua faixa de temperatura de funcionamento nominal.Quando o condensador é usado em uma corrente de alta frequência, corrente de pulso ou corrente semelhante, pode auto-gerar calor devido à perda dielétrica.A carga de tensão aplicada deve ser tal que o calor auto-gerado do condensador esteja dentro de 10°C a uma temperatura atmosférica de 25°CPara a medição, utilizar um termocouple de pequena capacidade térmica K de ø0,1 mm em condições em que o condensador não seja afectado pelo calor radiante de outros componentes ou pelas flutuações do ambiente circundante.O calor excessivo pode deteriorar as características e a fiabilidade do condensador. (Nunca tente realizar a medição com o ventilador de arrefecimento ligado, caso contrário não se pode garantir uma medição precisa.)

O incumprimento das precauções acima mencionadas pode resultar, no pior dos casos, num curto-circuito e causar fumo ou dispersão parcial quando o produto for utilizado.

■ Atenção (condições de armazenagem e utilização)

Ambiente de exploração e armazenagem

O revestimento isolante dos condensadores não forma uma vedação perfeita; portanto, não use nem armazene os condensadores em uma atmosfera corrossiva, especialmente onde o gás cloreto, gás sulfeto, ácido, álcali,estão presentes sal ou similaresO condensador é projetado para ser usado em meios isolantes, tais como resina epóxi, óleo de silicone, etc.Deve haver 3 mm ou mais de meios de isolamento para cada direção do condensador. Antes de limpar, colar ou moldar este produto, verifique se estes processos não afetam a qualidade do produto, testando o desempenho de umProduto ligado ou moldado no equipamento previsto. Armazenar os condensadores onde a temperatura e a umidade relativa não excedam -10 a 40 graus centígrados e 15 a 85%. Usar os condensadores dentro de 6 meses.A falta de cumprimento das precauções acima mencionadas pode resultar, no pior dos casos, num curto-circuito e causar fumejamento ou dispersão parcial quando o produto for utilizado.
