Diodo comum de Schottky da estrutura do cátodo para aplicações da proteção da polaridade
Detalhes do produto:
Lugar de origem: | Dongguan China |
Marca: | Uchi |
Certificação: | CE / RoHS / ISO9001 / UL |

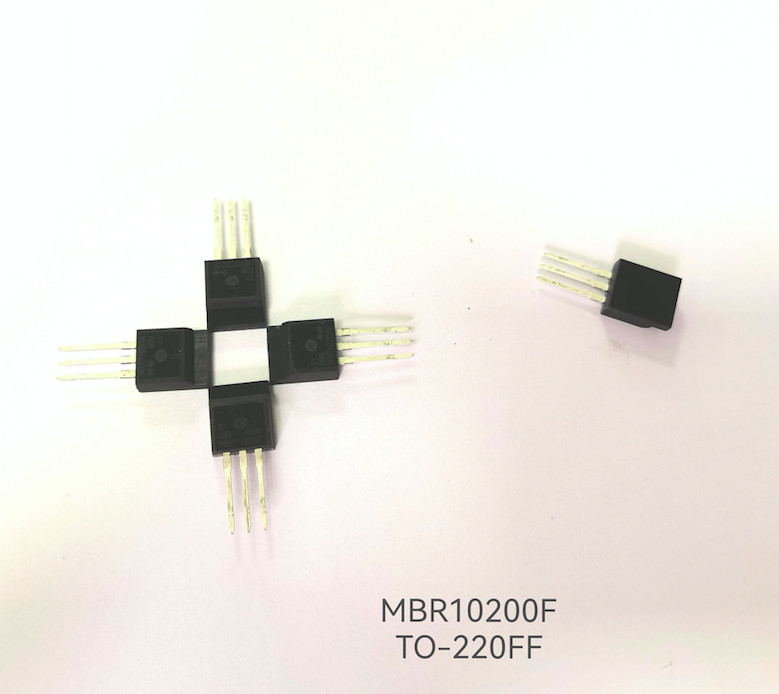

Número do modelo: | MBR10200 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | negociação |
---|---|
Preço: | Negotiation |
Detalhes da embalagem: | Pacote/negociação da exportação |
Tempo de entrega: | negociação |
Termos de pagamento: | T/T |
Habilidade da fonte: | 2000000 pelo mês |
Informação detalhada |
|||
Tipo: | Diodo de Schottky | Características: | Produto de RoHS |
---|---|---|---|
Tipo do pacote: | Através do furo | Máximo Dianteiro Atual: | 30A, 30A |
Tensão dianteira do máximo: | 0.9V, 0.9V | Tensão reversa máxima: | 200V |
Realçar: | Diodo comum de Schottky da estrutura do cátodo,Diodo de Schottky da proteção da polaridade,30A através do diodo do furo |
Descrição de produto
Diodo Schottky de estrutura de cátodo comum para aplicações de proteção de polaridade
MBR10200.pdf
Um diodo Schottky é um dispositivo semicondutor de metal feito de um metal nobre (ouro, prata, alumínio, platina, etc.) A como eletrodo positivo e um semicondutor tipo N B como eletrodo negativo, e a barreira de potencial formada no superfície de contato dos dois tem características de retificação.Como há um grande número de elétrons no semicondutor do tipo N e apenas uma pequena quantidade de elétrons livres no metal nobre, os elétrons se difundem de B com alta concentração para A com baixa concentração.Obviamente, não há buracos no metal A e não há difusão de buracos de A para B. À medida que os elétrons continuam a se difundir de B para A, a concentração de elétrons na superfície de B diminui gradualmente e a neutralidade elétrica da superfície é destruída , formando assim uma barreira de potencial, e sua direção de campo elétrico é B→A.No entanto, sob a ação do campo elétrico, os elétrons em A também produzirão um movimento de deriva de A → B, enfraquecendo assim o campo elétrico formado devido ao movimento de difusão.Quando uma região espacial de cargas de certa largura é estabelecida, o movimento de deriva de elétrons causado pelo campo elétrico e o movimento de difusão de elétrons causado por diferentes concentrações atingem um equilíbrio relativo, formando uma barreira de Schottky.
Características
1. Estrutura de cátodo comum
2. Baixa perda de energia, alta eficiência
3. Alta temperatura da junção operacional
4. Anel de proteção para proteção contra sobretensão, alta confiabilidade
5. Produto RoHS
Formulários
1. Interruptor de alta frequência Fonte de alimentação
2. Diodos de roda livre, aplicações de proteção de polaridade
CARACTERÍSTICAS PRINCIPAIS
SE(AV) |
10(2×5)A |
VF(max) |
0,7V (@Tj=125°C) |
Tj |
175°C |
VRRM |
100 V |
MENSAGEM DO PRODUTO
Modelo |
marcação |
Pacote |
MBR10100 |
MBR10100 |
TO-220C |
MBRF10100 |
MBRF10100 |
TO-220F |
MBR10100S |
MBR10100S |
TO-263 |
MBR10100R |
MBR10100R |
TO-252 |
MBR10100V |
MBR10100V |
TO-251 |
MBR10100C |
MBR10100C |
TO-220 |
CLASSIFICAÇÕES ABSOLUTAS (Tc=25°C)
Parâmetro |
Símbolo |
Valor |
Unidade |
||
Tensão reversa de pico repetitivo |
VRRM |
100 |
V |
||
Tensão máxima de bloqueio DC |
VDC |
100 |
V |
||
Corrente direta média |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
por dispositivo
por diodo |
SE(AV) |
10 5 |
A |
Surto de corrente direta não repetitiva 8,3 ms de meia onda senoidal única (Metodo JEDEC) |
IFSM |
120 |
A |
||
Temperatura máxima de junção |
Tj |
175 |
°C |
||
Amplitude Térmica de armazenamento |
TSTG |
-40~+150 |
°C |
