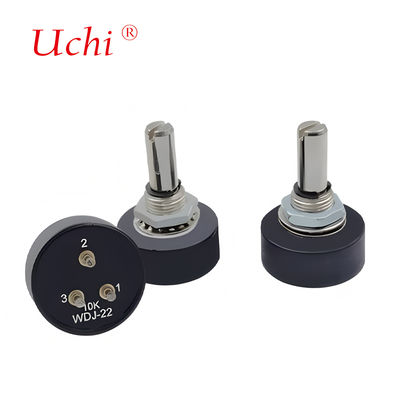

WDJ-22 Potenciômetro de plástico condutor 10k Sensor de deslocamento angular
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | WDJ-22 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100pcs |
|---|---|
| Preço: | Negociável |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000pcs por mês |
|
Informação detalhada |
|||
| Resistência: | 1KΩ~10KΩ | Tolerância à resistência: | ± 10% |
|---|---|---|---|
| Acabar com a resistência: | <3Ω | Resistência Taper: | B |
| Linearidade independente: | ± 0,5% | Classificação de potência: | 0,5 W (70 ℃) 0 W (120 ℃) |
| Ruído de Pico (CRV): | <2%Rn | Força dielétrica: | 1000V 1 minuto |
| Viagens de ajuste: | 90°120°200° 240° 300° 340° | Resolução: | Essencialmente infinito |
| Tensão máxima de entrada: | 200VDC | ||
| Destacar: | Potenciômetro de plástico condutor de 10K,potenciômetro sensor de deslocamento angular,Potenciômetro de precisão WDJ-22 |
||
Descrição de produto

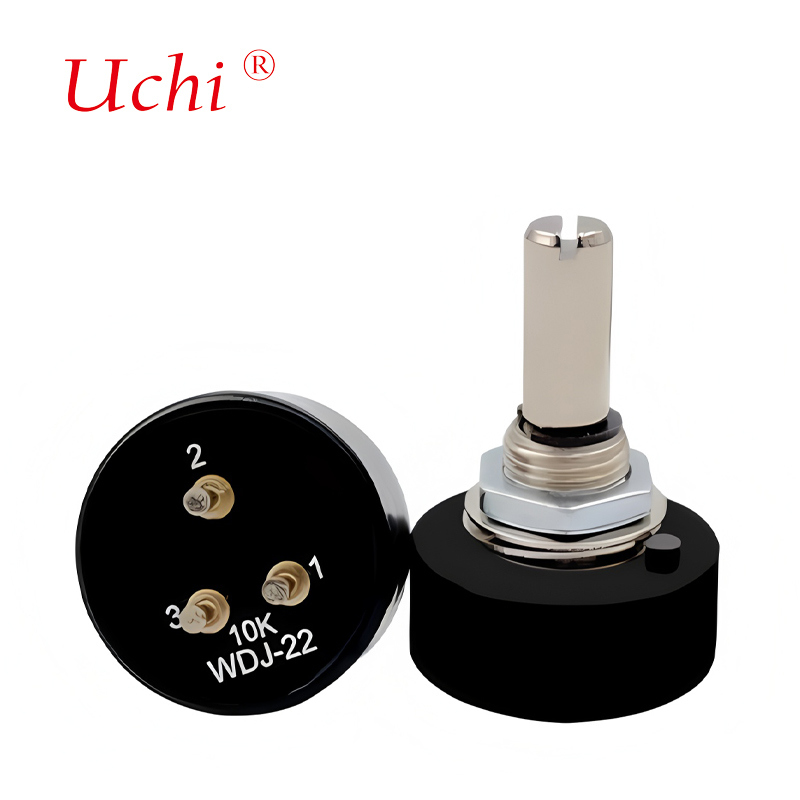

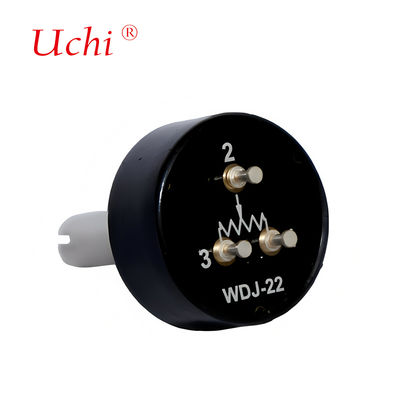

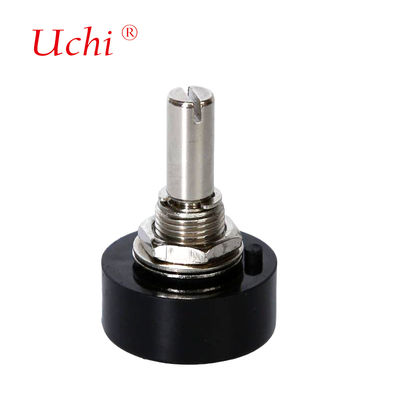

O potencialómetro de plástico condutor com sensor de ângulo de longa vida WDJ-22 foi concebido para aplicações de medição de ângulo preciso.Este sensor produz baixo ruído, saída de sinal suave para a medição precisa do deslocamento em aplicações como barras de controlo de joystick e servosistemas.
- Tipo de servo-instalação para utilização e instalação convenientes
- Rotação contínua de 360° com ângulo eficaz de 340° (personalizável)
- Ampla gama de temperaturas: -40°C a +125°C
- Resolução infinita
- Alta linearidade: ± 1% a ± 0,15%
- Duração de vida excepcional: 5 milhões de ciclos
- Fluidez de saída: < 0,1%
- Posibilidade de personalização do terminal traseiro
| Especificações elétricas | |
|---|---|
| Faixa de resistência | 1KΩ-10KΩ |
| Resistência tolerância | ± 10% Padrão |
| Acabe com a resistência | 3Ω |
| Linearidade independente | ± 0,5% |
| Classificação de potência | 0.5W ((70°C) 0W ((120°C) |
| Peak Noise (C.R.V.) | < 2%Rn |
| Força dielétrica | 1000 V 1 minuto |
| Viagem de adaptação | 90° 120° 200° 240° 300° 340° |
| Resistência ao isolamento | 10M |
| Resolução | Essencialmente infinito |
| Tensão máxima de entrada | 200VDC |
| Especificações ambientais | |
|---|---|
| Intervalo de temperatura de armazenamento | -60°C~+125°C |
| Intervalo de temperatura de funcionamento | -60°C~+125°C |
| Coeficiente de temperatura | 500 ppm/°C |
| Duração da carga | 70°C 1000h ΔR/R≤±10% |
| Vida de rotação | 1,000,000 vezes, ΔR/R≤±7% |
| Faixa IP | Proteção IP25 |
| Resistência térmica à solda | (350°C 3S) ΔR/R≤±2% |
| Ciclo de temperatura | (-25°C+,85°C 30min/cada,5 ciclos) ΔR/R≤±10% |
| Vibração | 10-55 Hz, amplitude de 1,5 mm, 3 direcções ΔR/R≤±5% |
| Especificações mecânicas | |
|---|---|
| Viagens mecânicas | 220° 320° 360° |
| Torque do eixo | 25 a 35 gf*cm |
| Torque da porca de montagem | 15 kgf*cm |
| Descolagem do poço | 0.15mm |
| Desenho final do eixo | (Duração do eixo 30 mm) 0,15 mm |
| Jogos radiais do eixo | 0.15mm |
| Força do eixo (empurrão) | 125 N (12,75 kgf) min. |
| Resistência do eixo (tensão) | 125 N (12,75 kgf) min. |
| Ferramentas | Máquina de lavar roupa, máquina de fechar fechados, nozes |
O sensor de ângulo da série WDJ-22 é ideal para aplicações que exijam uma medição precisa do deslocamento, incluindo:
- Sistemas de servo automóveis
- Máquinas de engenharia
- Dispositivos aeroespaciais e sistemas de mísseis
- Antenas de radar para aeronaves
- Máquinas de moldagem por injecção
- Máquinas e aparelhos para o trabalho da madeira
- Máquinas de impressão
- Lideradores eletrónicos
- Robótica
- Sistemas de monitorização de engenharia
- Equipamento desportivo controlado por computador
Somos uma fábrica especializada com vasta experiência na fabricação de componentes eletrônicos de alta qualidade:
- Equipamento de produção avançado
- Equipa profissional de I&D
- Capacidades OEM/ODM
- Normas rigorosas de controlo da qualidade
Oferecemos soluções de envio globais confiáveis com suporte pós-venda abrangente:
- Serviço de correio expresso
- DHL Express
- UPS
- FedEx
Somos uma fábrica que oferece preços diretos com suporte técnico profissional.
As amostras estão disponíveis mediante pedido após a encomenda.
Aceitamos encomendas OEM/ODM com requisitos flexíveis.
A entrega varia de acordo com a quantidade e o modelo, com pedidos urgentes atendidos sempre que possível.
Oferecemos suporte integral 24 horas por dia para todos os produtos.
