DESCRIÇÃO GERAL CARACTERÍSTICAS O EC4304 é um conversor abaixador indutivo de modo contínuo de alta eficiência que aciona MOSFET de canal N e foi projetado para acionar LEDs únicos ou múltiplos conectados em série a partir de uma fonte de tensão superior à tensão do LED. Ele opera a partir de uma fonte de alimentação de entrada entre 7V e 40V e fornece uma corrente de saída ajustável externamente de até 1A, dependendo da tensão de alimentação e dos componentes externos. Este EC4304 inclui o switch de saída e o circuito de detecção de corrente de saída de alta parte, que usa um resistor externo para definir a corrente de saída. O pino ADJ aceitará uma tensão DC ou uma forma de onda PWM. Isso fornecerá uma corrente de saída contínua ou com portão, dependendo da frequência de controle. Os componentes do filtro PWM contêm uma configuração de tempo de subida de soft-start. O tempo de soft-start pode ser aumentado usando um capacitor externo do pino ADJ para o terra. Aplicar 0,2V ou menos ao pino ADJ desliga a saída e muda o dispositivo para um estado de espera de baixa corrente.  Opera de 7V a 40V de Tensão de Alimentação  Switch NDMOS Interno de 40V  Corrente de Saída 1A  Controle de Ligar/Desligar e Brilho de Pino Único Usando Tensão DC ou PWM  EC4304 até 95% de Eficiência  Precisão Típica de Corrente de LED de +/-5%  Bloqueio por Subtensão de Entrada  SOT23-5L,DFN 3x3 8L,Pacote SOT89-5L  Compatível com RoHS e Livre de Halogênio Aplicações  Iluminação Automotiva de LED  Iluminação de LED de Alta Potência  Iluminação Indicadora e de Emergência  Iluminação Arquitetônica  Iluminação Industrial de Baixa Tensão  Iluminação de LED para Sinalização e Decorativa

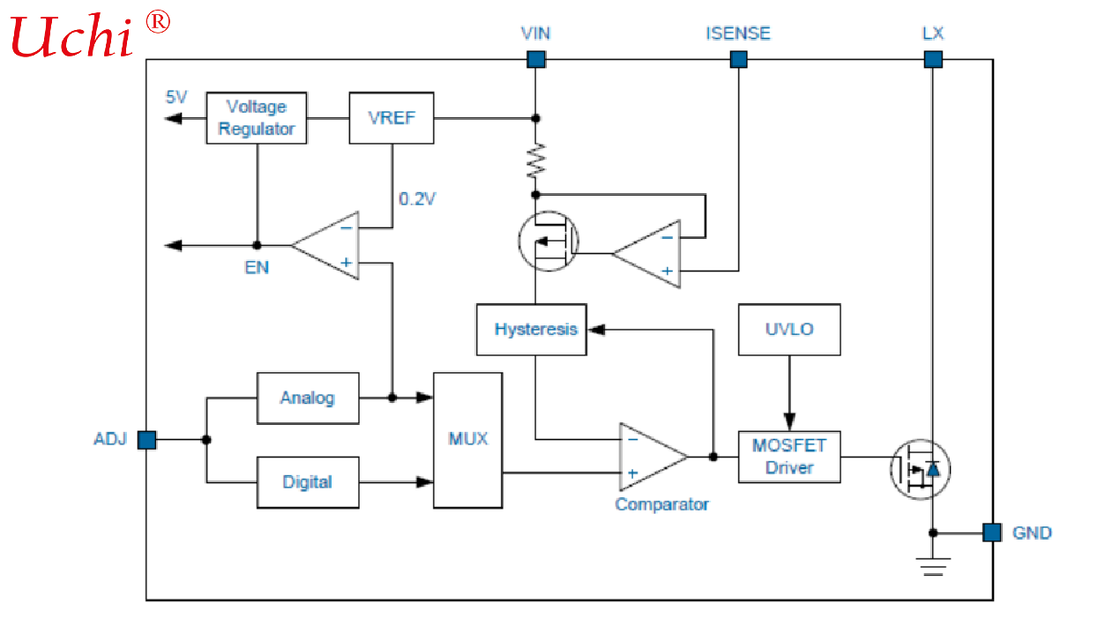

Descrição Funcional O EC4304 é um conversor abaixador indutivo de modo contínuo, simples e de alta eficiência. O dispositivo opera com uma faixa de tensão de entrada de 7V a 40V e entrega uma corrente de saída de 1A. Um resistor de detecção de corrente de alta parte define a corrente de saída e uma entrada de escurecimento PWM dedicada permite o escurecimento pulsado de LED em uma ampla gama de níveis de brilho. Um esquema de detecção de corrente de alta parte e um circuito de configuração de corrente a bordo minimizam o número de componentes externos necessários, ao mesmo tempo em que fornecem corrente de LED com precisão de +5%, usando um resistor de detecção de 1%. Ajustando a Corrente de Saída O dispositivo contém um filtro passa-baixa entre o pino ADJ e o comparador de limiar e um resistor limitador de corrente interno entre o ADJ e a tensão de referência interna. Isso permite que o pino ADJ seja sobrecarregado com sinais DC ou de pulso para alterar o limiar de comutação VSENSE e ajustar a corrente de saída. Detalhes dos diferentes modos de ajuste da corrente de saída são fornecidos na seção de aplicações por: O valor da corrente de saída é 1A a 0,1Ω (0,5A a 0,2Ω) e esta é uma corrente de saída calculada quando o terminal ADJ está flutuando em 1,25V. Modo de Desligamento Levar o pino ADJ a uma tensão inferior a 0,2V por mais de aproximadamente 100μs desligará a saída, e a corrente de alimentação cairá para um nível de espera baixo de 20μA nominal. Soft-Start O dispositivo possui ação de soft-start embutida devido ao atraso através do filtro PWM. Um capacitor externo do pino ADJ para o terra fornecerá atraso adicional de soft-start, aumentando o tempo para a tensão neste pino subir até o limiar de ativação e diminuindo a taxa de subida da tensão de controle na entrada do comparador. Sem capacitor externo, o tempo para a saída atingir 90% de seu valor final é de aproximadamente 500μs. Adicionar capacitância aumenta esse atraso em aproximadamente 0,5ms/nF. Proteção inerente contra LED em circuito aberto Se a conexão com o(s) LED(s) estiver em circuito aberto, a bobina é isolada do pino LX do chip, de modo que o chip não será danificado. Ao contrário de muitos conversores boost, onde a FEM de retorno pode danificar o switch interno forçando o dreno acima de sua tensão de ruptura.
