Descrição Geral

Os switches de alimentação EC9521 são projetados para aplicações USB.
O switch de alimentação MOSFET de canal N de 35mΩ atende aos requisitos de queda de tensão da especificação USB.

Os recursos de proteção incluem proteção contra limite de corrente, proteção contra curto-circuito e proteção contra sobretemperatura.

O dispositivo limita a corrente de saída no nível de limiar de limite de corrente.
A proteção contra sobretemperatura limita a temperatura da junção abaixo de 140℃ em caso de curto-circuito ou condições de sobrecarga. Uma entrada de habilitação para habilitar ou desabilitar o dispositivo.

Recursos

◆MOSFET de lado alto de 35mΩ
◆Faixa de Tensão: 3,5V a 5,5V
◆Proteções contra limite de corrente e curto-circuito
◆Proteção contra sobretemperatura
◆Entrada Iset
◆Entrada de habilitação
◆Dispositivos sem chumbo e verdes disponíveis

Aplicações

◆Notebooks e computadores desktop
◆Portas USB
◆Switches de proteção de energia de lado alto

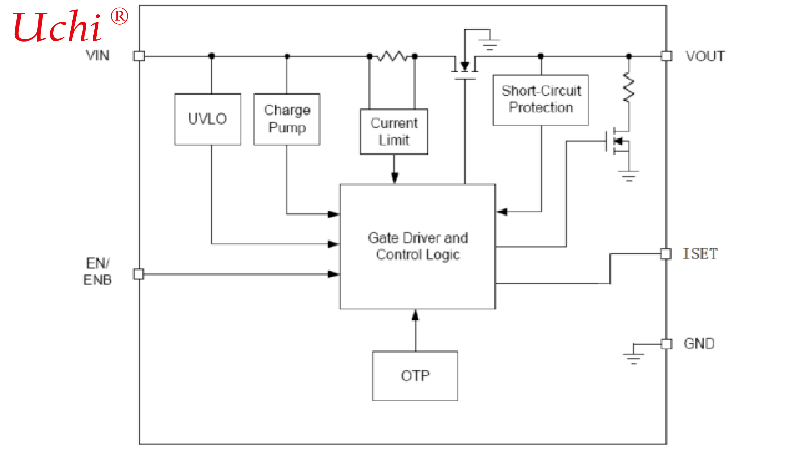

Descrição da Função Bloqueio por Subtensão de VIN (UVLO) Os switches de alimentação EC9521 possuem um circuito de bloqueio por subtensão integrado para manter a saída desligada até que a circuiteria interna esteja operando corretamente. O circuito UVLO possui histerese e um recurso de des-glitch para que ele normalmente ignore transientes de subida na entrada. Quando a tensão de entrada excede o limiar UVLO, a tensão de saída inicia um soft-start para reduzir a corrente de irrupção. Switch de Alimentação O switch de alimentação é um MOSFET de canal N com baixo RDS(ON). O MOSFET interno não possui o diodo de corpo. Quando o CI está desligado, o MOSFET impede o fluxo de corrente de VOUT para VIN e de VIN para VOUT. Proteção contra Limite de Corrente Os switches de alimentação EC9521 fornecem a função de proteção contra limite de corrente. Durante o limite de corrente, os dispositivos limitam a corrente de saída no limiar de limite de corrente. Para operação confiável, o dispositivo não deve ser operado em limite de corrente por um período prolongado. Proteção contra Curto-Circuito Quando a tensão de saída cai abaixo de 1,5V, causada por sobrecarga ou curto-circuito, os dispositivos limitam a corrente de saída a um nível seguro. O limite de corrente de curto-circuito é usado para reduzir a dissipação de potência durante condições de curto-circuito. Se a temperatura da junção atingir o limiar de sobretemperatura, o dispositivo entrará em desligamento térmico. ISET O pino ISET pode definir o limite de corrente por Riset: ILim=120k*1.14V/Riset Habilitação/Desabilitação Puxar o EN abaixo de 0,8V desabilitará o dispositivo, e puxar o EN acima de 2V habilitará o dispositivo. Quando o CI está desabilitado, a corrente de alimentação é reduzida para menos de 1μA. A entrada de habilitação é compatível com níveis lógicos TTL e CMOS. O pino EN não pode ser deixado flutuando. Proteção contra Sobretremperatura Quando a temperatura da junção excede 140℃, o circuito de detecção térmica interno desliga o FET de potência e permite que o dispositivo esfrie. Quando a temperatura da junção do dispositivo esfria em 20℃, o circuito de detecção térmica interno habilitará o dispositivo, resultando em uma saída pulsada durante a proteção térmica contínua. A proteção térmica é projetada para proteger o CI em caso de condições de sobretemperatura. Para operação normal, a temperatura da junção não pode exceder TJ=+125℃.

Informações de Aplicação Capacitor de Entrada Um capacitor de bypass cerâmico de 1μF de VIN para GND, localizado perto do EC9521, é fortemente recomendado para suprimir o ringing durante eventos de falha por curto-circuito. Sem o capacitor de bypass, o curto na saída pode causar ringing suficiente na entrada (devido à indutância do fio de alimentação) para danificar a circuiteria de controle interna. Capacitor de Saída Um capacitor eletrolítico de alumínio ou tântalo de baixa ESR de 10μF entre VOUT e GND é fortemente recomendado para reduzir a queda de tensão durante a conexão a quente de periféricos downstream. (De acordo com o USB 2.0, as portas de saída devem ter um mínimo de 120μF de capacitância de bulk de baixa ESR por hub). Um capacitor de saída de maior valor é melhor quando a carga de saída é pesada. Adicionalmente, o bypass da saída com um capacitor cerâmico de 0,1μF melhora a imunidade do dispositivo a transientes de curto-circuito. Considerações de Layout O layout da PCB deve ser cuidadosamente executado para maximizar a dissipação térmica e minimizar a queda de tensão, o droop e a EMI. As seguintes diretrizes devem ser consideradas: 1.Por favor, coloque os capacitores de entrada perto do pino VIN o mais próximo possível. 2.Capacitores de desacoplamento de saída para a carga devem ser colocados perto da carga o mais próximo possível para desacoplar ripples de alta frequência. 3.Localize o EC9521 e os capacitores de saída perto da carga para reduzir a resistência e indutância parasitas para um excelente desempenho de transiente de carga. 4.Os pinos negativos dos capacitores de entrada e saída e o pino GND devem ser conectados ao plano de terra da carga. 5.Mantenha os traços de VIN e VOUT o mais largos e curtos possível.
