Detalhes do produto:

Lugar de origem: Dongguan China
Marca: UCHI
Certificação: Completed
Número do modelo: SGM2034

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1000pcs
Preço: Negociável
Detalhes da embalagem: Padrão
Tempo de entrega: 3 semanas
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 5000pcs
Melhor preço Contato

Informação detalhada
À terra: -0.3V a 8V SAÍDA para GND: -0.3V a 6V
SOT-23-3, θJA: 283°C/W SOT-89-3,θJA: 101℃/W
TEMPERATURA DE JUNÇÃO: +150℃ Faixa de temperatura de armazenamento: -65 a +150 ℃
Temperatura da ligação (soldar, 10s): +260℃ HBM: 8 000 V
mm: 400V MDL: 1000V
Destacar:

Regulador de tensão LDO de baixo consumo

,

Regulador CMOS de ultra-baixo consumo

,

Regulador de tensão LDO de baixo ruído

Descrição de produto

Alta precisão, baixo ruído, baixa potência LDO 1μA consumo de corrente ultrabaixo e regulador de tensão CMOS de baixa saída
O SGM2034 é um regulador linear de consumo de corrente ultrabaixo, tensão de baixa queda e alta precisão. É capaz de fornecer corrente de saída de 250mA com consumo de corrente de apenas 1μA (TYP). A tensão de queda típica é de apenas 70mV a 100mA. A faixa de tensão de entrada operacional é de 1,7 V a 7,5 V e as tensões de saída fixas são 1,2 V, 1,8 V, 2,5 V, 2,8 V, 3,0 V, 3,3 V, 3,6 V, 3,8 V, 4,0 V, 4,5 V e 5,0 V. Outros recursos incluem limite de corrente de curto-circuito e proteção de desligamento térmico. Pacotes SOT-23-3 e SOT-89-3. Ele opera em uma faixa de temperatura operacional de -40°C a +85°C.
Principais recursos

● Faixa de tensão de entrada operacional: 1,7 V a 7,5 V
● Saídas fixas de 1,2 V, 1,8 V, 2,5 V, 2,8 V, 3,0 V, 3,3 V, 3,6 V, 3,8 V, 4,0 V, 4,5 V e 5,0 V
● Corrente de saída de 250mA
● Alta precisão de tensão de saída: ±1,2% a +25℃
● Corrente quiescente ultrabaixa: 1μA (TYP)
● Baixa tensão de queda: 70mV (TYP) a 100mA
● Corrente de fuga reversa baixa: 0,4 μA (TYP) quando VOUT > VIN
● Limitação de Corrente e Proteção Térmica
● Faixa de temperatura operacional de -40°C a +85°C

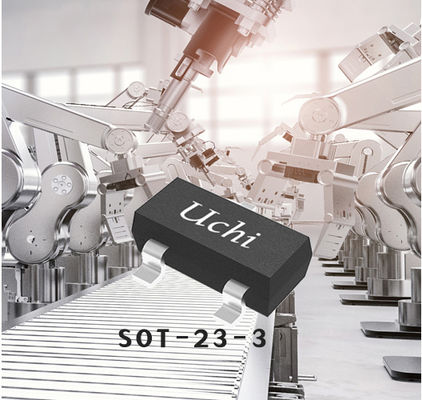

● Disponível nos pacotes Verde SOT-23-3 e SOT-89-3

Aplicativos
Dispositivo vestível
Telefone inteligente
Equipamento Portátil
Aplicação Típica

Alta Precisão, Baixo Ruído, Baixo Consumo de Energia LDO 1μA Regulador de Tensão CMOS de Ultra-Baixo Consumo e Baixa Queda de Tensão 0
Configurações de pinos
Alta Precisão, Baixo Ruído, Baixo Consumo de Energia LDO 1μA Regulador de Tensão CMOS de Ultra-Baixo Consumo e Baixa Queda de Tensão 1
Descrição do alfinete

Alta Precisão, Baixo Ruído, Baixo Consumo de Energia LDO 1μA Regulador de Tensão CMOS de Ultra-Baixo Consumo e Baixa Queda de Tensão 2
Guia de seleção de produtos
Número da peça
VOU (V)
VIN
(V)
Saída
Atual
(mA)
Cair fora
Tensão
(mV)
Corrente Terrestre
(Sem carga)
(μA)
Tensão de saída
Barulho
(μVRMS)
PSRR
@1kHz
(db)
Pacote
 Características
SGM2013
1,2,1,5,1,8,2,5,2,8,3,0,3,3
2,5 ~ 5,5
300
270
 100 140 72
SOT-89-3
Baixa potência, baixo ruído, LDO de 3 terminais
SGM2019
1,2,1,5,1,8,2,5,2,6,2,8,2,85,3,0,3,3,Ajuste
2,5 ~ 5,5
300
270
 100 30 74
SOT-23-5, SC70-5
Baixa potência, baixo ruído, alto PSRR LDO
SGM2021
0,9,1,2,1,3,1,5,1,8,2,1,2,5,2,8,3,0,3,3,…5,0
2,5 ~ 5,5
300
270
 120 140 71
SOT-23-3
 Baixa potência, baixo ruído, LDO de 3 terminais
SGM2028
1,8,2,8,3,0,3,3,Ajuste
2,5 ~ 5,5
 500
270
 115 30 73
SOT-23-5
500mA, baixa potência, baixo ruído, alto PSRR LDO
SGM2031
1,2,1,5,1,8,2,5,2,6,2,8,2,85,3,0,3,3
2,5 ~ 5,5
 250
230
 95 140 72
UTDFN-1×1-4L
Mini pacote, baixo consumo de energia, alto PSRR LDO
SGM2032
0,9,1,3,2,1,2,7,2,9,3,1,3,2,3,6,4,2,5,0,Ajuste
2,5 ~ 5,5
 300
270
 120 30 75
SOT-23-5, SC70-5
Baixa potência, baixo ruído, alto PSRR LDO
SGM2033
1,2,1,8,2,5,2,8,2,85,2,9,2,95,3,0,3,3,4,2,5,0,Ajuste
1,8 ~ 5,5
 250
62
 13,5 20 94
SOT-23-5,UTDFN-1×1-4AL
Ruído ultrabaixo, alto PSRR
SGM2034
1,2,1,8,2,5,2,8,3,0,3,3,3,6,3,7,3,8,4,0,4,5,5,0
1,7 ~ 5,5
 250
75 @100mA
 1
27
SOT-23-3,SOT-89-3
Consumo de corrente ultrabaixo, baixo abandono
SGM2035C
1,8,2,8,3,0,3,3,Ajuste
 2,5 ~ 5,5 500
250
 115 30 73
TDFN-2×2-6L,UTDFN-1,6×1,6-6L
500mA, Mini Pacote, Baixa Potência, Baixo Ruído, Alto PSRR LDO
SGM2035S
1,0,1,1,1,2,1,5,1,8,2,5,2,8,3,0,3,3,Ajuste
1,6 ~ 5,5
 500
275
 30 60 76
UTDFN-1,6×1,6-6L,TDFN-2×2-6L
500mA, baixa queda, baixa potência, regulador linear RF
SGM2036
0,8,0,9,1,0,1,05,1,1,1,2,1,3,1,35,1,5,1,8,1,85,2,1,2,2,2,3,2,5,2,6,2,7,2,8,…Ajuste
1,6 ~ 5,5
 300
165
 20 30 70
UTDFN-1×1-4L,SOT-23-5,SC70-5
Pacote Mini, Baixo IP, Baixo ruído, alto PSRR LDO
SGM2036S
0,75,0,8,0,9,1,0,1,05,1,1,1,2,1,3,1,35,1,5,1,6,1,8,1,85,2,1,2,5,2,8,2,9,3,0,…Ajuste
1,6 ~ 5,5
 300 190 30 13 86
XTDFN-1×1-4L,SOT-23-5,SC70-5
Regulador linear RF de 300mA, baixa potência e baixa queda
SGM2037
0,8,0,9,1,0,1,05,1,1,1,15,1,2,1,25,1,3,1,5,1,8,2,5,2,8,3,0,3,3,3,6,Ajuste
0,8 ~ 5,5
 500
120
 37 25 71
SOT-23-5,SOT-23-6,UTDFN-1,2×1,2-6L
Baixo ruído, abandono muito baixo
SGM2037H
Adj.
0,8 ~ 5,5
 500
120
 37 25 71
XTDFN-1,2×1,2-6L
500mA, baixo ruído, regulador de tensão CMOS de trilho de polarização de queda muito baixa
SGM2038
0,8,0,9,1,0,1,05,1,1,1,15,1,2,1,25,1,3,1,5,1,8,2,5,2,8,3,0,3,3,3,6
0,8 ~ 5,5
 500
120
 37 25 71
UTDFN-1,2×1,2-4L
Baixo ruído, abandono muito baixo
SGM2039
0,8,0,9,1,0,1,05,1,1,1,2,1,8,2,5,2,8,3,0,3,3,4,2,Ajuste
1,8 ~ 5,5
 1000 88 55 11 88
XTDFN-1,6×1,2-8L
Resposta transitória rápida, 1A, baixo ruído, baixa tensão, regulador linear de baixa queda
SGM2040
1,2,1,5,1,8,2,5,2,8,3,0,3,3,3,6,4,0,4,2,5,0
1,7 ~ 7,5
 250
60 @100mA
 1
27
SOT-23-5,UTDFN-1×1-4AL
Consumo de corrente ultrabaixo, baixo abandono

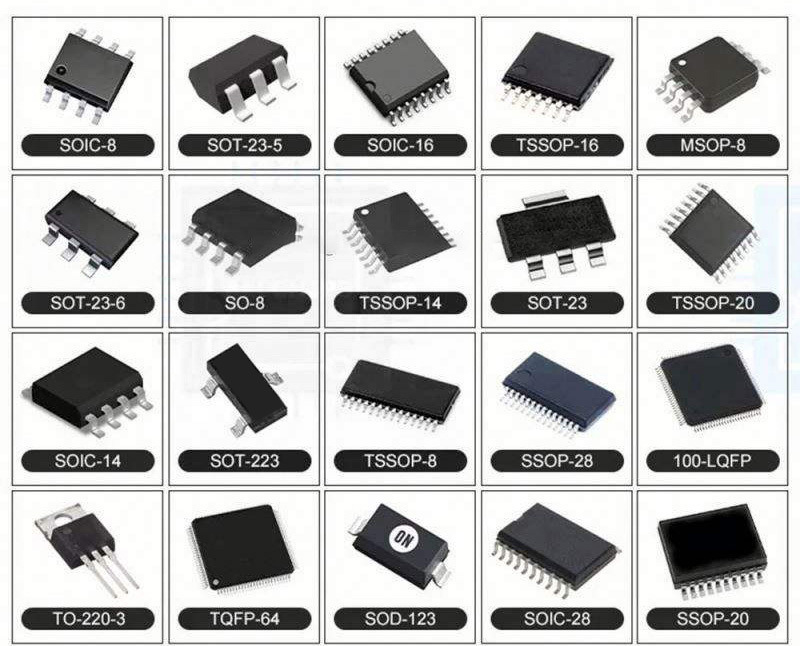

Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
Alta Precisão, Baixo Ruído, Baixo Consumo de Energia LDO 1μA Regulador de Tensão CMOS de Ultra-Baixo Consumo e Baixa Queda de Tensão 3
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Alta Precisão, Baixo Ruído, Baixo Consumo de Energia LDO 1μA Regulador de Tensão CMOS de Ultra-Baixo Consumo e Baixa Queda de Tensão 4
Esta solução demonstra a aplicação de circuitos integrados em smartphones e tablets. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
