Gerenciamento de baterias ICs Alta tensão de entrada, 3A Carregador de bateria de célula única com Gerenciamento de caminho de alimentação NVDC

O SGM41519 é um carregador de bateria e dispositivo de gerenciamento de energia do sistema com conversor integrado e interruptores de energia para uso com baterias de íon de lítio ou polímero de lítio de célula única. Este dispositivo 3A altamente integrado é capaz de carregar rapidamente e suporta uma ampla faixa de tensão de entrada adequada para smartphones, tablets e sistemas portáteis. A programação I2C torna-o uma solução de alimentação e design de carregador muito flexível.
O dispositivo inclui quatro interruptores de alimentação principais: FET de bloqueio reverso de entrada (RBFET, Q1), FET de comutação do lado alto para o modo Buckor Boost (HSFET, Q2), FET de comutação do lado baixo para o modo Buckor Boost (LSFET, Q3) e FET de bateria que controla a interconexão do sistema e da bateria (BATFET, Q4). O diodo bootstrap para acionamento da porta do lado alto também está integrado. O caminho de alimentação interno possui uma impedância muito baixa que reduz o tempo de carregamento e maximiza a eficiência de descarga da bateria. Além disso, os regulamentos de tensão e corrente de entrada fornecem potência máxima de carga para a bateria com vários tipos de fontes de entrada.
Uma ampla gama de fontes de entrada é suportada, incluindo hosts USB padrão, portas de carregamento e adaptadores de alta tensão compatíveis com USB. O limite de corrente de entrada padrão é selecionado automaticamente com base na interface USB integrada. Este limite é determinado pelo circuito de detecção no sistema (por exemplo, USB PHY). O SGM41519 tem especificações de alimentação USB 2.0 e USB 3.0 compatíveis com regulação de corrente e tensão de entrada.
O SGM41519 é capaz de aumentar a tensão da bateria para fornecer 5,15 V (ajustável 4,85 V/5 V/5,15 V/5,3 V) no PMID. O modo Boost é usado para carregar outra bateria pelo controle do PMID_GD. O pino PMID_GD é usado para acionar um P-MOSFET externo para desconectar a saída PMID Boost dos acessórios conectados.
A tensão do sistema é regulada ligeiramente acima da tensão da bateria pelo circuito de gerenciamento do caminho de alimentação e é mantida acima da tensão mínima programável do sistema (3,5 V por padrão). Portanto, a energia do sistema é mantida mesmo se a bateria estiver completamente descarregada ou removida. O recurso de gerenciamento dinâmico de energia (DPM) também está incluído, reduzindo automaticamente a corrente de carga se a corrente de entrada ou o limite de tensão for atingido. Se a carga do sistema continuar a aumentar após a redução da corrente de carga até zero, o gerenciamento do caminho de energia fornece o déficit da bateria descarregando a bateria para o sistema até que a demanda de energia do sistema seja atendida. Isso é chamado de modo suplemento, que evita a sobrecarga da fonte de entrada.
O início e o término de um ciclo de carregamento podem ser realizados sem controle de software. A tensão da bateria detectada é usada para decidir a fase inicial de carregamento em uma das três fases do ciclo de carregamento: pré-condicionamento, corrente constante ou tensão constante. Quando a corrente de carga cai abaixo de um limite predefinido e a tensão da bateria está acima do limite de recarga, a função do carregador encerrará automaticamente e encerrará o ciclo de carga. Se a tensão de uma bateria carregada cair abaixo do limite de recarga, o carregador inicia outro ciclo de carga.
Vários recursos de segurança são fornecidos no SGM41519, como proteções contra sobretensão e sobrecorrente, monitoramento da temperatura da bateria, tempo de segurança de carregamento, desligamento térmico e entrada UVLO. O pino TS é conectado a um termistor NTC para monitoramento e proteção da temperatura da bateria nos modos de carga e Boost de acordo com o perfil JEITA. Este dispositivo também possui regulação térmica na qual a corrente de carga é reduzida, se a temperatura da junção exceder 80°C ou 120°C (selecionável).

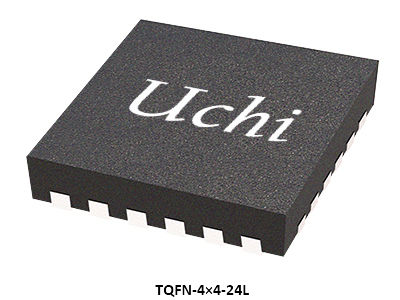

O status de carregamento é relatado pela saída STAT e pelos bits de falha/status. Um pulso negativo é enviado ao pino de saída nINT assim que ocorre uma falha para notificar o host. O controle de reinicialização BATFET é fornecido pelo pino nQON para sair do modo de envio ou para uma reinicialização completa do sistema. O SGM41519 está disponível em um pacote Verde TQFN-4 × 4-24L.
