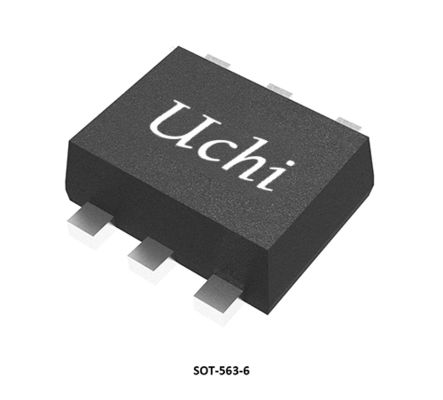

Modos de comutação ICs de energia 2.5V a 5.5V, 2A, alta eficiênciaConversor Buck síncrono
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM61020 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| VIN, EN, PG: | -0.3V a 6V | FB: | -0,3V a 5V |
|---|---|---|---|
| SW (DC): | -0,3 V para VIN + 0,3 V | SW (AC, menos de 10ns) durante a comutação: | -2V a 9V |
| SOT-23-5, θJA: | 193°C/W | SOT-23-5,θJB: | 36,9°C/W |
| SOT-23-5,θJC: | 61,9°C/W | SOT-563-6, θJA: | 127,3°C/W |
| SOT-563-6,θJB: | 32,9°C/W | SOT-563-6,θJC: | 63,6°C/W |
| TEMPERATURA DE JUNÇÃO: | +150℃ | Faixa de temperatura de armazenamento: | -65 a +150 ℃ |
| Temperatura da ligação (soldar, 10s): | +260℃ | HBM: | 4000V |
| MDL: | 1000V | ||
| Destacar: | 2Conversor de buck síncrono de 5 V a 5,5 V,IC de potência de alta eficiência 2A |
||
Descrição de produto
CIs de potência com modo de comutação 2.5V To 5.5V, 2A, High EfficiencySynchronous Buck Converter
O SGM61020 é um conversor BuckDC/DC síncrono de alta eficiência com capacidade de corrente de saída de 2A e tensão de saída ajustável. A tensão de alimentação de entrada está na faixa de 2,5 V a 5,5 V. Utilizando controle adaptativo de corrente de pico fora do tempo, a eficiência deste dispositivo é superior a 80% para cargas acima de 1mA e chega a 95% nas faixas de carga moderada (5V a 3,3V).
Este dispositivo opera com um modo de modulação de largura de pulso (PWM) quase fixa de 1,5 MHz para cargas moderadas ou pesadas. Mas em cargas leves, a modulação por salto de pulso é usada para o modo de economia de energia (PSM). A corrente de repouso operacional do PSM é muito baixa, normalmente 42 μA, o que é adequado para aplicações alimentadas por bateria para aumentar o tempo de espera. Apesar dessa baixa corrente quiescente, a resposta transitória a grandes variações de carga é excelente. A corrente de desligamento do dispositivo é normalmente de 0,03 μA.
O SGM61020 fornece uma tensão de saída ajustável por meio de um divisor de resistor externo. O dispositivo é capaz de operar com baixa queda com ciclo de trabalho de 100%. Alguns outros recursos incluem soft-start interno para limitar a corrente de partida, proteções contra sobrecorrente e desligamento térmico, habilitação de entrada e saída de energia (somente para a versão SGM61020P).
O SGM61020 está disponível nos pacotes Green SOT-23-5 e SOT-563-6.
Este dispositivo opera com um modo de modulação de largura de pulso (PWM) quase fixa de 1,5 MHz para cargas moderadas ou pesadas. Mas em cargas leves, a modulação por salto de pulso é usada para o modo de economia de energia (PSM). A corrente de repouso operacional do PSM é muito baixa, normalmente 42 μA, o que é adequado para aplicações alimentadas por bateria para aumentar o tempo de espera. Apesar dessa baixa corrente quiescente, a resposta transitória a grandes variações de carga é excelente. A corrente de desligamento do dispositivo é normalmente de 0,03 μA.
O SGM61020 fornece uma tensão de saída ajustável por meio de um divisor de resistor externo. O dispositivo é capaz de operar com baixa queda com ciclo de trabalho de 100%. Alguns outros recursos incluem soft-start interno para limitar a corrente de partida, proteções contra sobrecorrente e desligamento térmico, habilitação de entrada e saída de energia (somente para a versão SGM61020P).
O SGM61020 está disponível nos pacotes Green SOT-23-5 e SOT-563-6.
Principais recursos
● Faixa de tensão de entrada de 2,5 V a 5,5 V
● Tensão de saída ajustável de 0,6 V a VIN
● Até 95% de eficiência
● Chaves MOSFET RDSON baixas (100mΩ/55mΩ)
● Modo de economia de energia para eficiência em cargas leves
● Corrente quiescente operacional de 42μA (TYP)
● 100% de capacidade de ciclo de trabalho para baixo abandono
● Frequência de comutação PWM de 1,5 MHz
● Boa saída de energia (somente SGM61020P)
● Proteção contra sobrecorrente
● Proteção contra desligamento térmico
● Proteção de bloqueio de subtensão de entrada (UVLO)
● Embalagem Pequena:SGM61020: Disponível em Pacotes Verde SOT-23-5 eSOT-563-6SGM61020P: Disponível em Pacote Verde SOT-563-6
Aplicativos
Aplicações alimentadas por bateria
Ponto de carga
Fontes de alimentação do processador
Unidades de disco rígido (HDD)/unidades de estado sólido (SSD)
Ponto de carga
Fontes de alimentação do processador
Unidades de disco rígido (HDD)/unidades de estado sólido (SSD)
Aplicação Típica
Configurações de pinos
Descrição do alfinete
Guia de seleção de produtos
Configurações de pinos
Descrição do alfinete
Guia de seleção de produtos
|
CC/CC
Topologia
|
Número da peça |
Corrente de saída
Máx.
(mA)
|
VIN
Mínimo
(V)
|
VIN
Máx.
(V)
|
Saída
Tensão
(V) |
Troca
Freqüência
(MHz)
|
(MHz)
Atual
(μA)
|
Desligar
Atual
(μA)
|
Habilitar
Lógica
|
Eficiência
Máx.
(%)
|
Pacote
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Sincronizar Buck
|
AAP6010A
|
3500
|
7,5
|
40
|
Adj.
|
0,125
|
1560
|
N / D
|
N / D |
95
|
SOIC-8
|
Fonte de entrada de 7,5 V a 40 V, conversor Buck síncrono CC/CV
|
|
Sincronizar Buck
|
AAP6010A
|
3500
|
7,5
|
40
|
Adj.
|
0,125
|
1560
|
N / D
|
N / D |
95
|
SOIC-8 (almofada exposta)
|
Fonte de entrada de 7,5 V a 40 V, conversor Buck síncrono CC/CV
|
| Sincronizar Buck |
AAP6013A
|
8.000 | 7,5 | 36 | Adj. | Adj (0,05 ~ 0,8) | 1200 | 1200 | N / D | 97 |
TQFN-4×4-24BL
|
Fonte de entrada de 7,5 V a 36 V, conversor Buck PWM síncrono CC/CV
|
| Sincronizar Buck |
AAP6153A
|
N / D | 7,5 | 40 | Adj. | Adj (0,1 ~ 0,8) | 1200 | 1700 | N / D | 97 |
MSOP-10 (Pad Exposto)
|
Fonte de entrada de 7,5 V a 36 V, conversor Buck PWM síncrono CC/CV
|
| Sincronizar Buck | SGM6010 |
3.000
|
3 | 5.5 |
Adj (0,8 ~ 5,0)
|
0,3 ~ 2 | 410 | <2 | Ativo Baixo | 95 |
TDFN-3×3-10L
|
3A, alta eficiência, baixa tensão, Buck síncrono
|
| Sincronizar Buck |
SGM6011
|
2000
|
2,5 | 5.5 | 3,3/Adj (até 1,2) |
1.4
|
300
|
<2 |
Alto ativo
|
95 |
TDFN-3×3-10L
|
2A, alta eficiência, baixa tensão, Buck síncrono
|
| Sincronizar Buck | SGM6012 |
800
|
2,5 | 5.5 | 1,2/1,8/3,3/Adj (até 0,6) | 1.6 | 30 | <1 |
Alto ativo
|
95 |
TSOT-23-5
|
800mA, alta eficiência, baixa tensão, Buck síncrono
|
| Sincronizar Buck |
SGM6013
|
800
|
2,5 | 5.5 |
1,2/1,8/3,3/Adj (até 0,6
|
1.6 | 30 | <1 |
Alto ativo
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, alta eficiência, baixa tensão, Buck síncrono
|
| Sincronizar Buck |
SGM6014
|
2000 | 2,5 | 5.5 |
1,2/1,8/3,3/Adj (até 1,2)
|
1.4 | 55 | <2 |
Alto ativo
|
95 |
TDFN-3×3-10L
|
2A, alta eficiência, baixa tensão, Buck síncrono
|
| Sincronizar Buck |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (até 0,8)
|
1.6 | 30 |
<1
|
Alto ativo
|
95 |
TDFN-3×3-10L
|
1.2A, alta eficiência, baixa tensão, Buck síncrono
|
| Sincronizar Buck |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (até 0,8)
|
1.6 | 30 |
<1
|
Alto ativo
|
95 |
TDFN-2×3-8L
|
1.2A, alta eficiência, baixa tensão, Buck síncrono
|
| Sincronizar Buck |
SGM6027
|
600 | 2,5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Alto ativo
|
92 |
WLCSP-0,8×1,6-8B
|
Corrente quiescente ultrabaixa, Buck síncrono
|
| Sincronizar Buck |
SGM6027A/B
|
600 | 2,5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Alto ativo
|
92 |
WLCSP-0,8×1,6-8B
|
Corrente quiescente ultrabaixa, Buck síncrono
|
| Sincronizar Buck |
SGM6029
|
1000 | 2 | 5.5 |
0,4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3,3
|
4,0/1,5
|
2.3
|
<0,25
|
Alto ativo
|
96 |
WLCSP-0,74×1,09-6B
|
Corrente quiescente ultrabaixa, Buck síncrono |
| Sincronizar Buck |
SGM6036
|
600 | 1,8 | 5.5 |
1,0/1,2/3,3/Ajuste (1,0 ~ 3,3)
|
1.4 | 0,45 |
Alto ativo
|
90 |
UTDFN-1,5×2-6L
|
Buck síncrono de 1,4 MHz, 600 mA
|
|
| Sincronizar Buck |
SGM6040
|
750 | 1,8 | 5.5 |
Adj (0,8 ~ 3,4)
|
1,5 |
0,06
|
0,3
|
Alto ativo
|
80 |
TDFN-2×1,5-8L,WLCSP-0,89×1,19-6B
|
Conversor Buck síncrono de corrente quiescente de 1,8 V a 5,5 V, 750 mA, 60 nA
|
|
Buck não sincronizado
|
SGM6060
|
2000 | 3.8 | 55 |
Adj.
|
0,2 a 2
|
126 |
<18
|
Alto ativo
|
95 |
TDFN-3×3-10L,SOIC-8 (almofada exposta)
|
Entrada de 55V, 2A Buck não síncrono
|
|
Buck não sincronizado
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0,8 ~ 24)
|
2 |
131
|
18 |
Alto ativo
|
95 |
TDFN-3×3-10L
|
1,5A, 2MHz, 55V, Conversor Buck
|
|
Sincronizar Buck
|
SGM61006
|
600 | 1,8 | 5.5 |
Adj (0,5 ~VEM)
|
3.5 | 26 |
<3
|
Alto ativo
|
90 |
WLCSP-0,9×1,3-6B-A
|
Buck síncrono de 600 mA, 1,8 V a 5,5 V
|
|
Sincronizar Buck
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1.1/1.15/1.2/1.23/1.35/1.82/2.05 corrigido internamente
|
5.8 |
22
|
<0,5
|
Alto ativo
|
92 |
WLCSP-0,86×1,16-6B
|
Buck síncrono de 5,8 MHz, 600 mA
|
|
Sincronizar Buck
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
<1
|
Alto ativo
|
95 |
TDFN-2×2-8AL
|
1.2A Buck de alta eficiência com modo AHP-COT
|
|
Sincronizar Buck
|
SGM61013
|
1000 | 2.3 | 5.5 |
1,2/1,8/3,3
|
10, 6,5/8
|
20 |
<1
|
Alto ativo
|
95 |
WLCSP-0,9×1,2-6B
|
Buck de microponto de carga de 10 MHz 1A
|
|
Sincronizar Buck
|
SGM61020
|
2000 | 2,5 | 5.5 |
Adj (0,6 ~ VEM)
|
1,5 |
42
|
<1
|
Alto ativo
|
95 |
SOT-23-5,SOT-563-6
|
2A, alta eficiência, Buck síncrono
|
|
Sincronizar Buck
|
SGM61020S
|
2000 | 2,5 | 5.5 |
Adj (0,6 ~ VEM)
|
1,5 | 44 |
<0,5
|
Alto ativo
|
95 |
SOT-23-5, SOT-23-6
|
2A, alta eficiência, Buck síncrono
|
|
Sincronizar Buck
|
SGM61020SD
SGM61020PSD
|
2000 | 2,5 | 5.5 |
Adj (0,6 ~ VEM)
|
1,5 | 44 |
<0,5
|
Alto ativo
|
95 |
SOT-23-5, SOT-23-6
|
2A, alta eficiência, Buck síncrono
|
|
Sincronizar Buck
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
<1
|
Alto ativo
|
95 |
TDFN-2×2-8AL
|
2A Buck de alta eficiência com modo AHP-COT
|
|
Sincronizar Buck
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2
|
5,7/400
|
<1,8
|
Alto ativo
|
95 |
UTDFN-1,5×1,5-6L
|
2,4 V a 5,5 V, 2A, alta eficiência, Buck síncrono
|
|
Sincronizar Buck
|
SGM61030
|
3.000 | 2,5 | 5.5 | Adj (0,6 ~ VEM) |
2,5/2
|
42/410
|
<0,3 |
Alto ativo
|
95 |
TDFN-2×2-7L
|
Alta eficiência, 3A, Buck síncrono
|
|
Sincronizar Buck
|
SGM61031
|
3.000 | 2.7 | 5.5 |
Adj.
|
2 |
24
|
<1 |
Alto ativo
|
95 |
TDFN-2×2-8AL
|
3A, alta eficiência, Buck síncrono
|
|
Sincronizar Buck
|
SGM61032
|
3.000 | 2,5 | 5.5 |
Adj (0,6 ~ VEM)
|
1,5 | 45 | <1 |
Alto ativo
|
95 |
SOT-563-6
|
Baixa tensão, Buck síncrono de alta eficiência 3A
|
|
Sincronizar Buck
|
SGM61034
|
3.000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1,8
|
Alto ativo
|
95 |
UTDFN-1,5×1,5-6L
|
2,4 V a 5,5 V, 3A, alta eficiência, Buck síncrono
|
|
Sincronizar Buck
|
SGM61040
|
4000 | 2,5 | 5.5 |
Adj (0,6 ~ VEM)
|
2,5/2
|
42/420
|
<1,5
|
Alto ativo
|
95 |
TDFN-2×2-7L
|
4A, alta eficiência, Buck síncrono
|
|
Sincronizar Buck
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1,8
|
Alto ativo
|
95 |
UTDFN-1,5×1,5-6L
|
2,4 V a 5,5 V, 4A, alta eficiência, Buck síncrono
|
