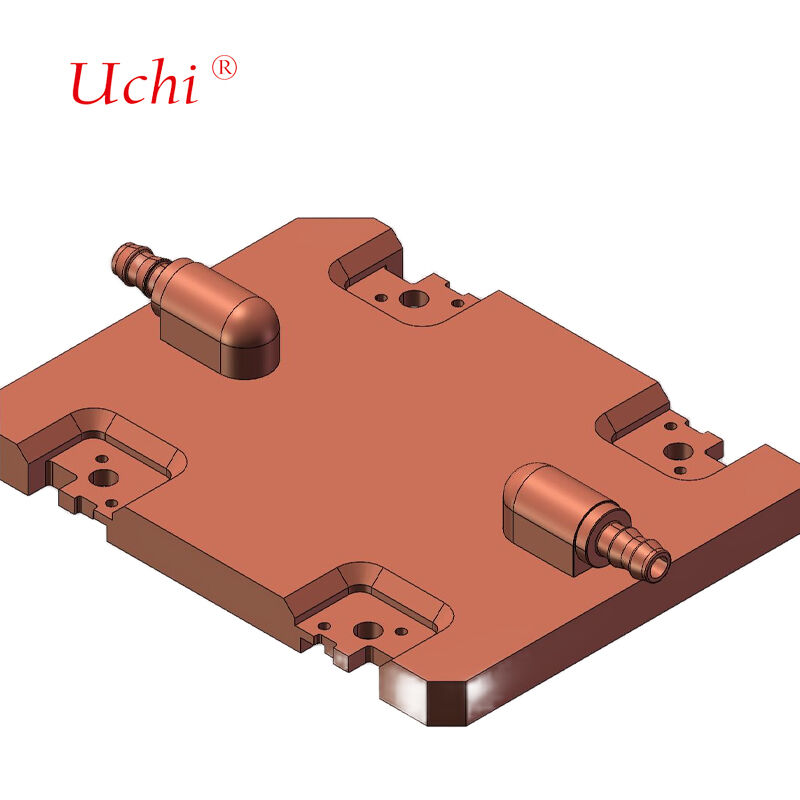

Conector de placa fria líquida com brasagem de cobre para módulo de resfriamento líquido com encaixe rápido UQD
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | UQD |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | Negociável |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000pcs por mês |
|
Informação detalhada |
|||
| Destacar: | Placa fria de resfriamento líquido com brasagem de cobre,Placa fria de encaixe rápido UQD,Conector do módulo de resfriamento líquido |
||
|---|---|---|---|
Descrição de produto
Conector de placa fria líquida de brasagem de cobre
Projetado para módulos de arrefecimento líquido de ligação rápida UQD, este conector garante um desempenho fiável em aplicações exigentes de gestão térmica.
Especificações técnicas
- Características do conector:Design sem gotas com volume residual de líquido pendente abaixo dos padrões OCP; suporta acoplamento automático às cegas com compensação de erro de 0,8 mm
- Compatibilidade com fluidos:Compatível com água deionizada, líquido refrigerante PG25 e outros fluidos, com resistência à pressão ≤ 80 bar
- Projeto integrado:Integrável em servidores de lâmina/sistemas de rack, com suporte a layouts de alta densidade, incluindo conexões de placa fria multi-GPU dentro do chassi de 1U
- Materiais:Liga de alumínio de elevada resistência à corrosão com anéis de vedação de borracha fluorescente, adequada para o funcionamento de equipamentos eletrónicos a longo prazo
Áreas de aplicação
- Centros de dados:Conexões de circuito de placas frias para racks e servidores de lâmina refrigerados a líquido
- Eletrónica industrial:Dispersão de calor por arrefecimento de líquidos para equipamentos de radar e aparelhos de imagem médica
- Supercomputadores:Sistemas de distribuição de resfriamento de líquidos para clusters de computação de alta densidade
Projeto do radiador de placa fria
We design internal flow channels based on customer-provided power consumption data and heat distribution patterns to meet specific temperature rise and uniformity requirements while maintaining acceptable fluid flow resistance.
O nosso processo de concepção inclui uma análise de simulação abrangente da queda de temperatura e pressão,com ajustes iterativos dos parâmetros internos até que sejam atingidos os objetivos de desempenho térmico e hidráulico.
Equipamento de produção
| Tipo de equipamento | Quantidade | Parâmetros técnicos |
|---|---|---|
| Forno de brasagem por túnel | 2 Unidades | Dimensão máxima de solda: 1000 mm (W) × 250 mm (H), comprimento ilimitado Temperatura máxima de solda: 950°C Materiais aplicáveis: cobre, alumínio |
| Forno de brasagem a vácuo | 2 Unidades | Dimensão máxima de solda: 800 mm × 1200 mm × 800 mm Temperatura máxima de solda: 1200°C Materiais aplicáveis: cobre, alumínio, aço inoxidável |
| Equipamento de detecção de fugas de hélio | 2 Unidades | Dimensão máxima de ensaio: 2500 mm × 750 mm × 700 mm Intervalo de pressão de ensaio: 0-3 MPa Precisão de ensaio: 2 g/ano ou ≤1×10−6 Pa*m3/s |
| Equipamento de ensaio hidrostático | 2 Unidades | Dimensão máxima de ensaio: 2500 mm × 1500 mm × 1000 mm Intervalo de pressão de ensaio: 0-5 MPa |
| Equipamento de ensaio pneumático | 2 Unidades | Dimensão máxima de ensaio: ilimitada Intervalo de pressão de ensaio: 0-5 MPa Precisão de ensaio: 1 Pa |
Tecnologia avançada de fundição
O nosso processo de solda a vácuo une placas de alumínio usando metal de enchimento com pontos de fusão mais baixos do que o material base, criando juntas extremamente fortes sem fluxo corrosivo residual.Esta tecnologia de ponta proporciona aquecimento uniforme, controle preciso da temperatura, elimina os requisitos de pós-limpeza e minimiza a distorção da peça.
Tecnologia do sistema de arrefecimento por líquido
Em sistemas de refrigeração líquida de alta potência, são necessários dissipadores de calor (placas de frio líquido) capazes de absorção rápida de calor para transferir calor rapidamente.Estes sistemas transferem grandes quantidades de calor através do fluxo do líquido, tornando-os um dos métodos de dissipação de calor mais eficazes disponíveis atualmente.
Tipos de placas frias
- Placa de frio líquido de tubo enterrado:Fabricado por escoamento das placas superiores e inferiores, enterramento e solda de tubos de cobre no interior, em seguida, selado hermeticamente através de solda.Fornece uma estanqueidade de líquido e segurança operacionais confiáveis com superfícies de alta planície de precisão.
- Placa de frio líquido de tubo inserido:Fabricado por incorporar tubos de cobre em superfícies de chapas de alumínio usando processos de soldagem ou ligação.
- Placa de frio líquido de tipo canal:Canais de fluxo internos formados em substratos de cobre ou alumínio por perfuração, extrusão e usinagem de precisão.Fechados com soldagem por atrito ou brasagem a alta temperatura, com baixos custos de fabrico e geometrias complexas.
- Bloco de arrefecimento líquido:Para a dissipação de calor de chip de alta potência, com canais de fluxo internos criados através da tecnologia de barbatanas para maximizar a área de superfície de troca de calor.
Principais aplicações
- Laser e equipamento médico
- Refrigeração do pacote de baterias do veículo elétrico
- Eletrónica de potência e dispositivos de propulsão por motor
- Sistemas de transmissão 5G de microondas
- Sistemas de energia renovável
- Sistemas de semicondutores IGBT e de potência
- Centros de dados e aplicações industriais de energia
- Sistemas de defesa e aviónica
- Células de combustível e sistemas de tração
Garantia da qualidade
Mantemos padrões de qualidade rigorosos com equipamentos de teste abrangentes, incluindo:
- 1 Máquina de medição de coordenadas
- 1 instrumento de projecção
- 2 máquinas de ensaio de alta pressão de água
- 4 máquinas de ensaio de resistência térmica
- 2 máquinas de ensaio de fugas de líquidos
Serviço ao Cliente
- Resposta rápida a todas as perguntas
- Preços competitivos com qualidade garantida
- Planeamento eficiente da produção
- Soluções de transporte ideais
- Apoio técnico abrangente
Perguntas Frequentes
É uma empresa comercial ou fabricante?
Somos um fabricante profissional de dissipadores de calor e placas de refrigeração de água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
Somos um fabricante profissional de dissipadores de calor e placas de refrigeração de água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
Exportou mercadorias antes e para que regiões?
60% da nossa produção total é exportada para Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
60% da nossa produção total é exportada para Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
Quantos empregados tem?
Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, QA, armazém e produção.
Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, QA, armazém e produção.
Pode fornecer amostras se concordarmos com o projeto?
Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
Que métodos de embalagem usam?
Embalagem personalizada com caixas normais e tecido resistente ou caixas de madeira para proteção ideal durante o transporte.
Embalagem personalizada com caixas normais e tecido resistente ou caixas de madeira para proteção ideal durante o transporte.
Fornece suporte técnico para problemas de produto?
Todos os produtos são completamente inspecionados antes do envio.
Todos os produtos são completamente inspecionados antes do envio.
