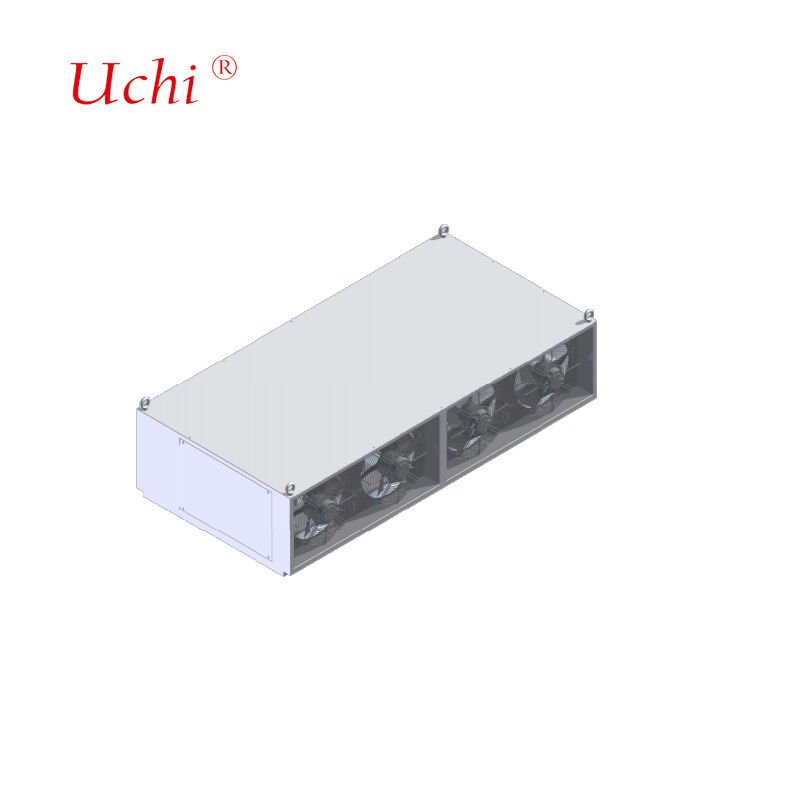

600S Sistema de arrefecimento de pilhas de carregamento refrigeradas a líquido é adequado para o gabinete de retificação de pilhas de carregamento ultra-rápidas de 600 kW.
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | 600S |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | Negociável |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000pcs por mês |
|
Informação detalhada |
|||
| Potência de pilha de carregamento ultrarrápida aplicável: | 600kW | Potência da fonte de calor: | 30kW |
|---|---|---|---|
| Tipo de líquido de arrefecimento: | Tipo de líquido de arrefecimento | Número de módulos do sistema: | 15 PCS |
| vazão de módulo único: | 6L/min | Temperatura de redução de frequência do sistema:: | 60 ℃ |
| Requisito de alimentação: | AC 220V, 50Hz | Classe de Proteção: | IP54 |
| Barulho: | ≤60dB | Temperatura ambiente: | -30 a 55°C |
| Umidade: | 5%~90% | Altitude: | ≤2000m |
| Dimensões da unidade de refrigeração líquida: | 1600×900×475mm (altura incluindo ventiladores) | ||
| Destacar: | 600S sistema de pilha de carregamento a resfriamento por líquido,Rectificador de pilha de carregamento ultra-rápido de 600 kW,Placa de refrigeração líquida para gabinete de retificador |
||
Descrição de produto
Sistema de Refrigeração Líquida Completo para Pilha de Carregamento 600S
Solução de refrigeração avançada, projetada especificamente para gabinetes retificadores de pilhas de carregamento ultrarrápidas de 600kW, oferecendo gerenciamento térmico superior para aplicações de alta potência.
Design do Sistema e Especificações Técnicas
Sistema completo de gerenciamento térmico refrigerado a líquido, composto por trocadores de calor, bombas de circulação, bombas de reposição, tanques de água, sensores, ventiladores e sistemas de controle inteligente. Projetado para instalação no topo dos gabinetes principais da pilha de carregamento.
Parâmetros Técnicos
- Potência de carregamento aplicável: 600kW
- Potência da fonte de calor: 30kW
- Refrigerante: solução de glicol etileno a 40%
- Módulos do sistema: 15 unidades (vazão de um único módulo: 6L/min)
- Temperatura de redução de frequência: 60℃
- Fonte de alimentação: CA 220V, 50Hz
- Classe de proteção: IP54
- Interface de comunicação: RS485 (protocolo Modbus RTU)
- Nível de ruído: ≤60dB
- Temperatura de operação: -30°C a 55°C
- Faixa de umidade: 5% a 90%
- Altitude máxima: 2000m
- Dimensões da unidade de refrigeração líquida: 1600×900×475mm
Design do Radiador de Placa Fria
Design personalizado de canal de fluxo interno com base em dados específicos de consumo de energia e padrões de distribuição de calor. Nosso processo de engenharia inclui análise de simulação abrangente com otimização iterativa de parâmetros para atingir metas precisas de desempenho térmico e hidráulico, mantendo a resistência ideal ao fluxo de fluido.
Capacidades de Equipamentos de Produção
| Tipo de Equipamento | Quantidade | Parâmetros Técnicos |
|---|---|---|
| Forno de Brasagem em Túnel | 2 Unidades | Dimensão Máxima de Soldagem: 1000mm (L) * 250mm (A), comprimento ilimitado Temperatura Máxima de Soldagem: 950℃ Materiais Aplicáveis: Cobre, Alumínio |
| Forno de Brasagem a Vácuo | 2 Unidades | Dimensão Máxima de Soldagem: 800mm * 1200mm * 800mm Temperatura Máxima de Soldagem: 1200℃ Materiais Aplicáveis: Cobre, Alumínio, Aço Inoxidável |
| Equipamento de Detecção de Vazamento de Hélio | 2 Unidades | Dimensão Máxima de Teste: 2500mm * 750mm * 700mm Faixa de Pressão de Teste: 0-3MPa Precisão do Teste: 2g/ano ou ≤1*10⁻⁶ Pa*m³/s |
| Equipamento de Teste Hidrostático | 2 Unidades | Dimensão Máxima de Teste: 2500mm * 1500mm * 1000mm Faixa de Pressão de Teste: 0-5MPa |
| Equipamento de Teste Pneumático | 2 Unidades | Dimensão Máxima de Teste: Ilimitada Faixa de Pressão de Teste: 0-5MPa Precisão do Teste: 1Pa |
Tecnologia Avançada de Brasagem
Nosso processo de brasagem a vácuo une placas de alumínio usando metais de adição especializados com pontos de fusão mais baixos que o material de base, criando juntas excepcionalmente fortes sem fluxo corrosivo residual. Essa tecnologia de alta precisão garante aquecimento uniforme, controle exato da temperatura, elimina requisitos de pós-limpeza e minimiza a distorção da peça.
Tecnologia de Sistema de Refrigeração Líquida
Sistemas de refrigeração líquida de alta potência exigem dissipadores de calor avançados capazes de absorção rápida de calor. Aproveitando a capacidade de calor específico superior dos líquidos, nossos sistemas transferem eficientemente cargas térmicas substanciais por meio de fluxo de líquido otimizado, capaz de dissipar calor variando de várias centenas de watts a mais de um quilowatt.
Variedades de Placas Frias Líquidas
- Placa Fria Líquida de Tubo Embutido: Fabricada por meio de ranhuras em placas, enterrando e soldando tubos de cobre internamente, e, em seguida, selando hermeticamente por meio de soldagem de precisão. Garante estanqueidade confiável ao líquido, segurança operacional e alta planicidade para excelente contato térmico.
- Placa Fria Líquida de Tubo Inserido: Fabricada por meio da incorporação de tubos de cobre nas superfícies das placas de alumínio usando processos avançados de soldagem ou ligação, com controle rigoroso de planicidade para resistência térmica mínima.
- Placa Fria Líquida do Tipo Canal: Canais de fluxo internos formados em substratos de cobre ou alumínio por meio de perfuração de precisão, extrusão e usinagem, selados por meio de soldagem por fricção ou brasagem em alta temperatura.
- Bloco de Refrigeração Líquida: Para dissipação de calor de chips de alta potência com canais de fluxo internos criados por meio da tecnologia de aletas skiving para maximizar a área de superfície de troca de calor.
Soluções de Refrigeração Específicas para Materiais
Produtos de Refrigeração Líquida Brasados em Cobre: Módulo de refrigeração líquida GB200, módulo de refrigeração líquida H20, módulo de refrigeração líquida de módulo óptico e outras placas frias de cobre. Compatível com soldas de fósforo de cobre, à base de prata, à base de níquel e à base de ouro.
Produtos de Refrigeração Líquida Brasados em Alumínio: Radiador de sifão LTS, caixa de refrigeração líquida de controle eletrônico fundida, placa de refrigeração líquida estampada para fonte de alimentação, placa de refrigeração líquida de controle eletrônico de motor, radiador 6G-3DRVC e outros radiadores de refrigeração líquida brasados.
Produtos de Refrigeração Líquida Brasados em Aço Inoxidável: Coletor de refrigeração líquida, módulo de refrigeração líquida DIMM e outros coletores de refrigeração líquida de aço inoxidável.
Principais Áreas de Aplicação
- Lasers e equipamentos médicos
- Refrigeração de bateria de energia EV
- Eletrônica de potência e dispositivos de acionamento de motor
- Sistemas de transmissão 5G por micro-ondas
- Sistemas de energia renovável
- IGBT e Sistemas de Semicondutores de Potência
- Data centers e aplicações industriais de energia
- Sistemas de defesa e aviônicos
- Células de combustível e sistemas de tração
Padrões de Garantia de Qualidade
Mantemos rigorosos padrões de qualidade com equipamentos de teste abrangentes, garantindo a confiabilidade e a consistência do desempenho do produto.
- 1 Máquina de Medição por Coordenadas
- 1 instrumento projetor
- 2 máquinas de teste de alta pressão de água
- 4 máquinas de teste de resistência térmica
- 2 máquinas de teste de vazamento de líquido
Compromisso de Atendimento ao Cliente
- Resposta imediata a todas as consultas
- Preços competitivos com qualidade garantida
- Programação de produção eficiente
- Soluções de transporte ideais
- Suporte técnico abrangente
Perguntas Frequentes
Você é uma empresa comercial ou fabricante?
Somos um fabricante profissional de dissipadores de calor e placas de resfriamento a água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
Você já exportou mercadorias antes e para quais regiões?
60% da nossa produção total é exportada para Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
Quantos funcionários você tem?
Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, controle de qualidade, armazém e produção.
Você pode fornecer amostras se concordarmos com o design?
Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
Quais métodos de embalagem você usa?
Embalagem personalizada com caixas de papelão normais e tecido à prova de vazamentos ou caixas de madeira para proteção ideal durante o transporte.
Você fornece suporte técnico para problemas de produtos?
Todos os produtos são totalmente inspecionados antes do envio. Para quaisquer problemas, fornecemos soluções técnicas imediatas.
