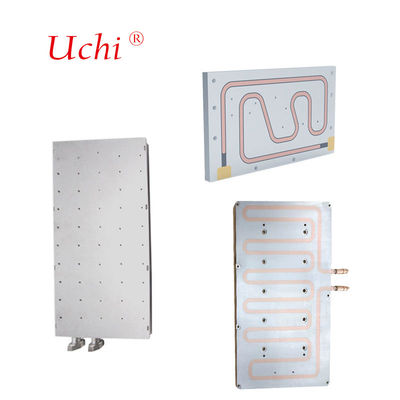

Componente central de intercâmbio de calor do sistema de arrefecimento a água
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | Dissipador de calor |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | 1300-1500 dollars |
| Tempo de entrega: | Não limitado |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000 unidades por mês |
|
Informação detalhada |
|||
| Potência condutora de calor: | 80W | vida de fã: | 50.000 horas |
|---|---|---|---|
| material: | Alumínio 1060 | Tamanho: | 158x110x60mm |
| Peso: | 0,35kg | Tecnologia: | Barbatana com zíper |
| Certificação: | ISO9001:2015 ISO9001:14001 | Tratamento de superfície: | Estampagem + acabamento superficial |
| recurso: | Estrutura flexível e durável no tratamento de superfície | ||
| Destacar: | placa do sistema de arrefecimento refrigerado por água,componente de intercâmbio de calor de arrefecimento por líquido,Sistema de refrigeração |
||
Descrição de produto
Componente central de intercâmbio de calor do sistema de arrefecimento a água
A placa de frio líquido é o componente central de troca de calor do sistema de refrigeração líquido.o calor do dispositivo de aquecimento é efetivamente transferido para o líquido de arrefecimento circulanteA eficiência de dissipação de calor é muito maior do que o resfriamento por ar tradicional e é amplamente utilizada em cenários de alta densidade de energia.
estrutura e princípio básicos
Componentes principais: placa inferior (de alumínio/cobre, directamente ligada à fonte de calor), canal de fluxo interno (serpentino/paralelo/microcanal), placa de cobertura (canal de fluxo fechado),e juntas de entrada e saída de líquidosOs líquidos de refrigeração comumente utilizados são água deionizada, mistura de água e glicol.
Fluxo de trabalho:fonte de calor → placa de fundo de metal condução de calor → parede do canal de fluxo → fluxo de líquido de arrefecimento absorve calor → fluxos de líquido de arrefecimento para CDU / radiador para dissipar o calor → arrefecimento de volta à placa de frio após o arrefecimento, formando um circuito fechado.
Principais vantagens: baixa resistência térmica (0,02 - 0,05 °C/W), elevada capacidade de dissipação de calor, boa uniformidade de temperatura e baixo ruído; adequado para centros de dados com potência de gabinete independente de 50 kW +,Chips de IA, pacotes de baterias de veículos de energia nova, etc.
estrutura e princípio básicos
Componentes principais: placa inferior (de alumínio/cobre, directamente ligada à fonte de calor), canal de fluxo interno (serpentino/paralelo/microcanal), placa de cobertura (canal de fluxo fechado),e juntas de entrada e saída de líquidosOs líquidos de refrigeração comumente utilizados são água deionizada, mistura de água e glicol.
Fluxo de trabalho:fonte de calor → placa de fundo de metal condução de calor → parede do canal de fluxo → fluxo de líquido de arrefecimento absorve calor → fluxos de líquido de arrefecimento para CDU / radiador para dissipar o calor → arrefecimento de volta à placa de frio após o arrefecimento, formando um circuito fechado.
Principais vantagens: baixa resistência térmica (0,02 - 0,05 °C/W), elevada capacidade de dissipação de calor, boa uniformidade de temperatura e baixo ruído; adequado para centros de dados com potência de gabinete independente de 50 kW +,Chips de IA, pacotes de baterias de veículos de energia nova, etc.
Capacidades de fabrico
Tecnologia avançada de fundição
CNC de latão / cobre
CNC de alumínio / zinco
Aço inoxidável / CNC de aço
CNC de plástico
Principais indicadores de conceção e desempenho
Canal de fluxo: os microcanais (< 1 mm) podem aumentar o coeficiente de transferência de calor, mas aumentar a queda de pressão; os canais de fluxo serpentinos oferecem uma boa uniformidade de temperatura;A velocidade de fluxo e a resistência ao fluxo precisam ser equilibradas.
Selamento e resistência à pressão: é obrigatório um ensaio de vazamento de 100% (teste de hélio), com uma taxa de vazamento estático extremamente baixa; a pressão de ruptura é tipicamente superior a três vezes a pressão nominal.
Seleção de materiais: o alumínio (alto custo, luz) é usado para cenários gerais; o cobre (maior condutividade térmica) é usado para cenários de densidade de fluxo de calor ultra-alta.
Canal de fluxo: os microcanais (< 1 mm) podem aumentar o coeficiente de transferência de calor, mas aumentar a queda de pressão; os canais de fluxo serpentinos oferecem uma boa uniformidade de temperatura;A velocidade de fluxo e a resistência ao fluxo precisam ser equilibradas.
Selamento e resistência à pressão: é obrigatório um ensaio de vazamento de 100% (teste de hélio), com uma taxa de vazamento estático extremamente baixa; a pressão de ruptura é tipicamente superior a três vezes a pressão nominal.
Seleção de materiais: o alumínio (alto custo, luz) é usado para cenários gerais; o cobre (maior condutividade térmica) é usado para cenários de densidade de fluxo de calor ultra-alta.
Deseja saber mais detalhes sobre este produto
