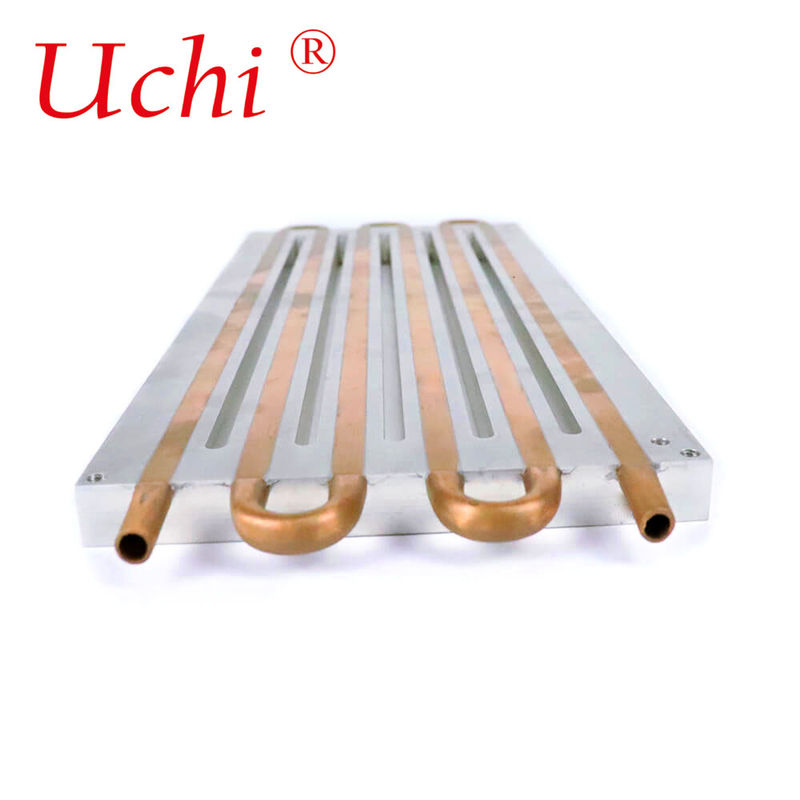

Placa de refrigeração por água Placa de refrigeração por água de alumínio Placa de refrigeração por água de alumínio uma liga de alumínio Lava-chamas de refrigeração por água de alumínio
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | Dissipador de calor |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | 1300-1500 dollars |
| Tempo de entrega: | Não limitado |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000 unidades por mês |
|
Informação detalhada |
|||
| material: | Cobre / Alumínio | Dimensão do Produto: | Pode ser personalizado |
|---|---|---|---|
| Peso do produto: | 3,4 kg | recurso: | Nova tecnologia e resfriamento de alta potência |
| Tratamento de superfície: | Limpeza de óleo e antioxidação | Potência condutora de calor: | 450 W |
| Tecnologia de produto: | Soldagem e dobra de tubos | Tipo: | placa de resfriamento em cobre |
| Condutividade térmica: | ≥ 180 W/m·K | Textura do material: | 6061 |
| Dimensões do tubo: | K-1/4”, K-3/8”, K-1/2” | Resistência à corrosão: | Sim, com revestimento adequado |
| Grossura: | 0,2 mm | Opções de montagem: | Orifícios para parafusos ou almofadas adesivas |
| Umidade: | 5%~90% | Peso: | Varia-se em função do tamanho e do material |
| Tratamento: | passivação condução de calor | aplicativo: | Fonte de luz RGB |
| Peso do produto: | 1,198kg | Material do corpo: | Alumínio |
| Interface de energia: | 3 pinos | Potência condutora de calor: | 238W |
| Liga ou não: | É liga | Método de resfriamento: | Resfriamento líquido com microcanais internos |
| Acabamento de superfície: | Niquelado ou anodizado | Potência de dissipação de calor: | ≥25W |
| Compatibilidade: | Adequado para CPUs, GPUs, eletrônica de potência | Classificação IP: | IP65 |
| Consequência: | Rolamento de liga | Superfície: | Anodizado, polido |
| Dimensões: | Personalizável, normalmente 100 mm x 100 mm x 10 mm | Dimensão: | 268x158x22mm |
| temperatura ambiente: | -30 a 55°C | Cor: | Cor personalizada |
| Requisito de fonte de alimentação: | AC 220V, 50Hz | Técnica principal: | Usinagem CNC |
| Forma: | quadrado | vida de fã: | 100000 Horas |
| Tamanho de pacote único: | 50X35X25cm | Tecnologia de ligação: | FSW, tubo de pressão |
| Garantia: | 1 ano | ||
| Destacar: | Placas de refrigeração líquida de alumínio,placa de frio líquido de liga de alumínio,Placa de dissipador de calor de arrefecimento líquido |
||
Descrição de produto
Placa de refrigeração por água Placa de refrigeração líquida de alumínio
Parâmetros do produto da placa de refrigeração por água de alumínio placa de frio líquido personalizado
Material: AL 1100
Tamanho:20*21,3*2cm
Peso: 1,198 kg
Tecnologia: usinagem CNC
Característica: elevada capacidade de refrigeração
Tratamento de superfície: depuração, limpeza e passivação de óleo
Potência condutora de calor: 1200 W
Placa de água fria/placa de alumínio líquido frio (instruções profissionais chinesas)
Placa de refrigeração líquida de alumínio = placa de refrigeração refrigerada por líquido de liga de alumínio, que é o componente principal mais comumente utilizado no refrigeração por água em equipamentos de alta potência.
1- Conceitos básicos
Nome completo: Placa de resfriamento líquido de alumínio/placa de arrefecimento por água/placa de resfriamento líquido de alumínio
Português: Placa de resfriamento líquido de alumínio / Placa de resfriamento por água
Princípio: utilizar líquido de arrefecimento (água/antigelo) no interior para remover rapidamente o calor dos chips, dispositivos de alimentação, baterias, etc.
2. Estruturas comuns (incluindo todas as que perguntaram anteriormente)
Placas frias de fresagem de precisão CNC
O pedaço inteiro de alumínio é moído com o canal de fluxo e, em seguida, selado e soldado, adequado para amplificadores de potência, lasers e servidores.
Placas de frio de extrusão de alumínio
Os perfis de alumínio extrudido são usados como corpo principal e os canais de fluxo são formados integralmente.
Radiador de pá + estrutura composta de arrefecimento líquido
As barbatanas arrefecidas a ar + a placa inferior arrefecida a água, a dissipação de calor é mais forte.
Tubo enterrado/placa fria soldada
Tubo de cobre enterrado numa base de alumínio, soldado e selado novamente, alta fiabilidade.
III. Principais características
Material: AL6061/AL6063/ 1060 de alumínio puro
Vantagens:
Boa condutividade térmica e peso leve
Mais barato do que placas de cobre
Processamento flexível e pode ser feito em várias formas
A eficiência de dissipação de calor é muito superior à do arrefecimento a ar
Objetivo:
Amplificador de potência, módulo de RF
Baterias de veículos de energia nova, motores, comandos eletrónicos
Servidores, GPUs, armazenamento de energia, inversores, equipamento a laser
4. Comparação simples (para ajudar a selecionar rapidamente os modelos)
Placa de frio de alumínio CNC: Alta precisão, canal de fluxo complexo → Equipamento de ponta, amplificador de potência, laser
Placa de frio de alumínio: elevado custo, produção em massa rápida → Bateria, armazenamento de energia, alimentação industrial
Placa fria de cobre: melhor condução de calor, mas mais pesada e mais cara → cenário de densidade de fluxo de calor ultra-alta
Devido à sua forte dissipação de calor, peso leve, custo moderado e alta confiabilidade, as placas de frio líquido de alumínio cobrem quase todas as indústrias com alta potência, alto fluxo de calor e espaço limitado.Eles são atualmente a solução mais comum no resfriamento de líquidos e dissipação de calor.
1Veículos de nova energia (a aplicação mais importante)
Placa de arrefecimento da bateria de potência (refrigerador líquido da bateria)
Controlador do motor, modulo de refrigeração IGBT/SiC
Carregador de automóveis OBC, DC DC de arrefecimento
Refrigeração do conjunto de motores elétricos
2Sistema de armazenamento de energia/estação de armazenamento de energia
Placa fria líquida de acumuladores de energia
Conversor de armazenamento de energia PCS refrigeração e refrigeração por líquido
Sistema de controlo de temperatura de armazenamento de energia industrial e comercial em larga escala
3Centro de dados e servidor e poder de computação de IA
Placa de refrigeração de água de arrefecimento direto GPU/CPU
Fluido refrigerado da máquina do servidor
Servidor de formação de IA, equipamento de computação de alta densidade
4Comunicações ópticas, radiofrequências, amplificadores de potência
Amplificador de potência de RF PA
Dispositivos de microondas, componentes de radar T/R
Equipamento de transmissão, equipamento a laser
5Eletrónica de potência industrial
Inversor, inversor
Fonte de alimentação de alta potência, fonte de alimentação de galvanização, aquecimento por indução
Fornecimento de energia UPS ininterrupto
6. equipamento médico
Resonância magnética nuclear
Máquina de tomografia computadorizada, laser médico
Dispersão térmica de instrumentos médicos de alta precisão
7Equipamento a laser e optoelectrónica
Laser de fibras, laser sólido
Máquinas de corte, soldadura e marcação a laser
8Transportes ferroviários, aeroespacial
Conversor de tração ferroviário de alta velocidade
Aviônica, controlo de temperatura de carga aeroespacial
