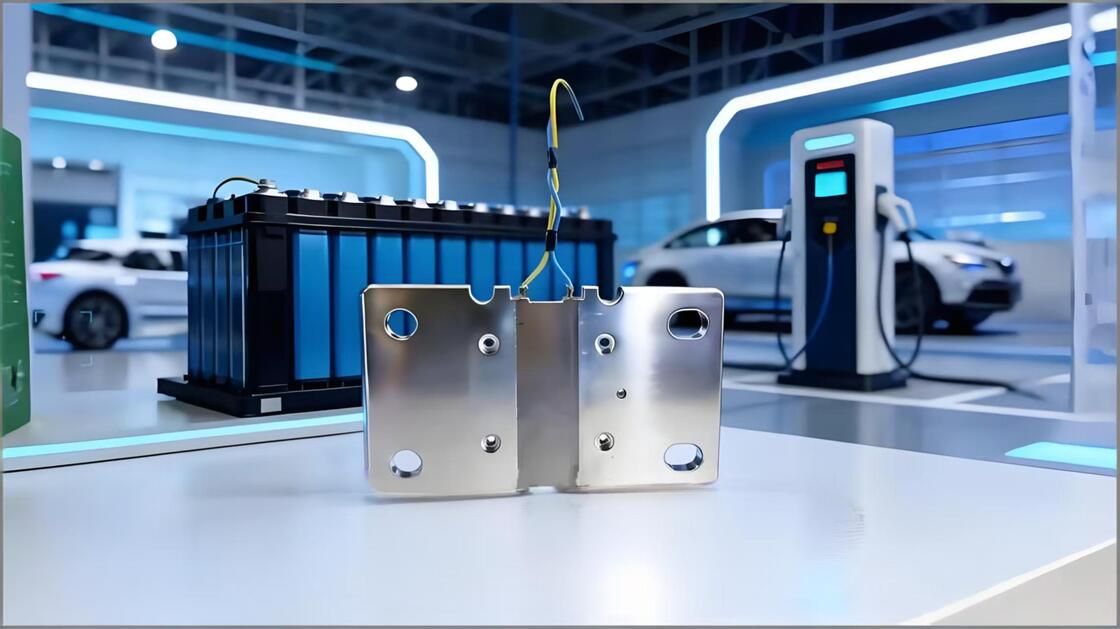

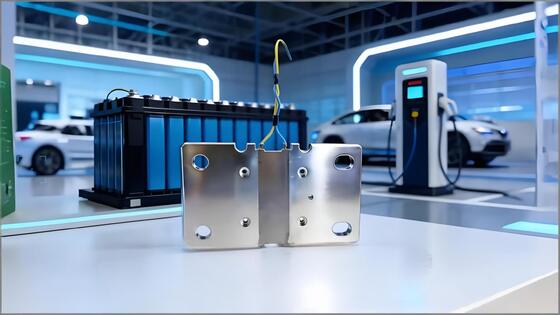

Shunt de Carregamento Ultrarrápido

I. Princípio Central

• Amostragem de Corrente: Conectado em série no circuito principal de carregamento rápido. Quando uma corrente alta passa, um sinal de tensão fraco em nível de milivolt é gerado de acordo com a Lei de Ohm (V=I×R).
• Monitoramento em Tempo Real: O BMS (Sistema de Gerenciamento de Bateria) coleta este sinal de tensão e calcula com precisão a corrente de carregamento em tempo real.
• Controle de Segurança: Com base nos dados monitorados, o BMS ajusta dinamicamente a potência de carregamento para evitar sobrecorrente e superaquecimento, protegendo as células da bateria.

II. Principais Recursos Técnicos

• Classificação de Corrente Ultr alta: Classificações padrão incluem 800A / 1000A / 1500A, com um máximo de até 2000A, adequado para plataformas de alta tensão de 1000V+.
• Resistência Interna Ultrabaixa e Baixa Perda de Potência: Feito de ligas especiais (como manganin e Karma) com estrutura otimizada, apresentando resistência interna extremamente baixa (tipicamente em torno de 50μΩ), alcançando baixa geração de calor e rápida dissipação de calor.
• Alta Precisão e Estabilidade: Precisão de até ±0,5% ou superior, com desvio mínimo de resistência em toda a faixa de temperatura (-40℃~125℃), garantindo monitoramento preciso da corrente.
• Estrutura de Dissipação de Calor de Alta Eficiência: Adota principalmente substrato de cobre integrado ou design de dissipação de calor laminado, combinado com resfriamento a ar/líquido para conduzir rapidamente o calor gerado pela alta corrente.
• Alta Confiabilidade: Em conformidade com a qualificação automotiva AEC-Q200 e certificação IATF 16949, apresentando resistência à vibração, resistência à corrosão e longa vida útil.

III. Principais Vantagens Funcionais

• Proteção da Vida Útil da Bateria: Evita o impacto direto de alta corrente nas células da bateria, suprime flutuações de corrente, controla a temperatura de carregamento dentro de uma faixa segura e reduz o envelhecimento da bateria.
• Velocidade de Carregamento Ultrarrápido Garantida: O design de baixa perda não compromete a eficiência de carregamento, suportando demandas de carregamento ultrarrápido como "400 km de autonomia com 5 minutos de carregamento".
• Barreira de Segurança do Sistema: Fornece detecção de sobrecorrente em tempo real, servindo como a primeira linha crítica de defesa contra fuga térmica e acionando a proteção do sistema.
• Adaptação a Ambientes Extremos: Mantém precisão e desempenho estáveis mesmo em condições de frio extremo de -40℃ ou altas temperaturas.

IV. Principais Cenários de Aplicação

• Veículos de Nova Energia (EV/PHEV): Amostragem de corrente para OBC (Carregador On-Board) e BMS a bordo.
• Estações de Carregamento Ultrarrápido: Pilhas de carregamento refrigeradas a líquido de alta potência de 480kW, 800kW, 1500kW.
• Sistemas de Armazenamento de Energia: Monitoramento de circuito de carga/descarga de alta corrente para usinas de armazenamento de energia em larga escala.
• Veículos Especiais: Equipamentos de alta potência, como caminhões pesados elétricos, máquinas de construção e navios elétricos.
