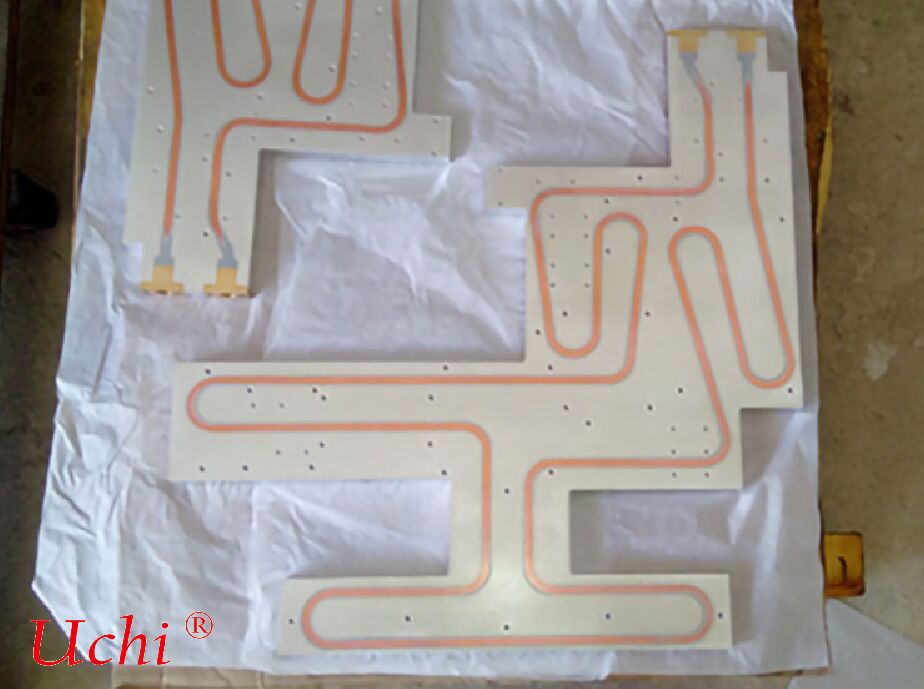

Placas de Resfriamento a Água de Propósito Especial (Placas de Resfriamento Líquido Especiais)

I. Definição Central e Posicionamento Técnico

• Natureza: Placas base metálicas (alumínio/cobre/liga) com canais de fluxo internos de precisão integrados, permitindo troca de calor forçada via líquido de arrefecimento circulante.
• Características Especiais: Não padronizado, altamente customizado, focado em cinco dimensões chave: alto fluxo de calor, alta precisão, alta confiabilidade, ambientes extremos e estruturas de formato especial.
• Indicadores Principais: Resistência térmica ≤ 0,05°C/W, resistência à pressão ≥ 8 bar, diferença de temperatura ≤ ±3°C, adequado para fluxo de calor no nível de 100~1000 W/cm².

II. Principais Tipos e Características Técnicas (Por Cenário de Aplicação)

1. Placas de Resfriamento Líquido de Microcanal (MLCP) – Rei do Alto Fluxo de Calor

• Placa plana padrão, canais de fluxo simples: Rede de canais de fluxo em escala de mícrons de 0,05~1 mm embutida, com densidade de canais de até centenas por cm².
• Vantagens: Resistência térmica tão baixa quanto 0,015°C/W, eficiência de dissipação de calor 3~5 vezes maior que os designs tradicionais.
• Processo: Gravação por fotolitografia, brasagem de precisão, impressão 3D.
• : Headsets VR/AR, implantes médicos, telas flexíveis.: Chips de IA (GPU/TPU), dispositivos a laser, módulos de potência SiC.

2. Placas de Resfriamento a Água de Formato Especial / Integradas – Adaptação Máxima de Espaço

• Placa plana padrão, canais de fluxo simples: Superfícies curvas conformes, design integrado de múltiplos furos, dupla função como componente estrutural e dissipador de calor.
• Processo: Soldagem por Fricção e Pontos (FSW), fundição sob pressão, fresamento CNC.
• Vantagens: Sem emendas, excelente estanqueidade, leve.
• : Headsets VR/AR, implantes médicos, telas flexíveis.: Pacotes de baterias de potência, carcaças de motores, aviônicos aeroespaciais.

3. Placas de Resfriamento a Água Resistentes a Ambientes Extremos – Para Uso Militar e Marítimo

• : Dobrável, ultrafina, silenciosa.: Resistência a altas/baixas temperaturas (-55°C~250°C), resistência à névoa salina (1000h+), resistência à vibração (5~500Hz/5Grms).
• Liga de alumínio geral: Liga de titânio, aço inoxidável, revestimento anticorrosivo.
• : Headsets VR/AR, implantes médicos, telas flexíveis.: Eletrônicos embarcados, radar, equipamentos metalúrgicos, dispositivos de pesquisa científica polar.

4. Placas de Resfriamento a Água com Nanofluido / Fluxo Bifásico – Dissipação de Calor de Ultra-Alta Eficiência

• Tecnologia: Líquido de arrefecimento dopado com nanopartículas (Cu/Al₂O₃) ou fluido de trabalho com mudança de fase (fluido fluorocarbonado).
• Desempenho: Condutividade térmica aumentada em 2~3 vezes, capacidade de dissipação de calor dobrada.
• : Headsets VR/AR, implantes médicos, telas flexíveis.: Ressonância Magnética (RM), supercomputadores, lasers de alta potência.

5. Placas de Resfriamento a Água Flexíveis / Ultrafinas – Para Dispositivos Vestíveis e Médicos de Precisão

• Placa plana padrão, canais de fluxo simples: Canais de fluxo micro embutidos em tecido, metal de filme fino (espessura < 1 mm).Características
• : Dobrável, ultrafina, silenciosa.Aplicações
• : Headsets VR/AR, implantes médicos, telas flexíveis.III. Processos de Fabricação Principais (Processos Especiais)

Soldagem por Fricção e Pontos (FSW)

• : Sem solda, alta resistência, excelente estanqueidade, adequado para condições de grande porte e alta pressão.Brasagem a Vácuo
• : Canais de fluxo lisos, baixa resistência térmica, ideal para microcanais e estruturas complexas.Impressão 3D (SLM)
• : Canais de fluxo topologicamente otimizados com 30% mais eficiência, usado para peças aeroespaciais personalizadas.Skiving / Gravação
• : Aletas de alta densidade para área máxima de troca de calor, aplicado a placas frias para chips de IA.IV. Cenários Típicos de Aplicação (Campos Especiais)

IA e Supercomputação

• : Resfriamento por contato direto para clusters de treinamento de GPU, suprimindo pontos quentes e garantindo operação em frequência total.Veículos de Nova Energia
• : Drives elétricos de 800V, módulos de carboneto de silício, gerenciamento térmico de baterias de carregamento rápido.Equipamentos Médicos
• : Amplificadores de gradiente de RM, detectores de TC, com precisão de controle de temperatura de ±0,5°C.Lasers e Optoeletrônica
• : Lasers de fibra/semicondutores de alta potência, estabilizando o comprimento de onda e a potência de saída.Militar e Aeroespacial
• : Radar, sistemas de guiagem de mísseis, cargas úteis de satélite, com resistência à vibração, resistência à radiação e design leve.Indústria Especial
• : Metalurgia, conversores de energia eólica, conversores de armazenamento de energia, resistentes a poeira e óleo.V. Principais Diferenças das Placas de Resfriamento a Água Padrão

Dimensão

As placas de resfriamento a água de propósito especial servem como o coração do gerenciamento térmico de equipamentos de ponta e são componentes chave que permitem miniaturização, alta potência, longa vida útil e operação estável em ambientes extremos. O cerne da seleção do modelo reside em quatro fatores: densidade de fluxo de calor, restrições de espaço, condições de trabalho e nível de confiabilidade, que geralmente exigem desenvolvimento customizado.
