As placas de refrigeração de líquido de potência têm três requisitos fundamentais: Excelente dissipação de calor
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | Dissipador de calor |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | 1300-1500 dollars |
| Tempo de entrega: | Não limitado |
| Termos de pagamento: | T/T, paypal, Western Union, |
| Habilidade da fonte: | 50000000 unidades por mês |
|
Informação detalhada |
|||
| Tipo de montagem: | Montagem com parafuso ou adesivo | Barulho: | 17dbA |
|---|---|---|---|
| Potência de Dissipação Térmica: | 2.000 W | Classificação IP: | IP65 |
| Tipo de refrigerante: | Solução de etilenoglicol ou óleo de silicone | Tamanho da caixa de embalagem: | 42,5*33*18CM |
| Tensão de entrada: | 24V CC | Diâmetro de entrada: | 1/4 de polegada ou personalizado |
| Acabamento de superfície: | Metal niquelado ou nu | Compatibilidade: | Adequado para CPUs, GPUs, eletrônica de potência |
| Destacar: | dissipação de calor da placa de arrefecimento do líquido,placa de refrigeração líquida de energia,Placa de refrigeração líquida de três núcleos |
||
Descrição de produto

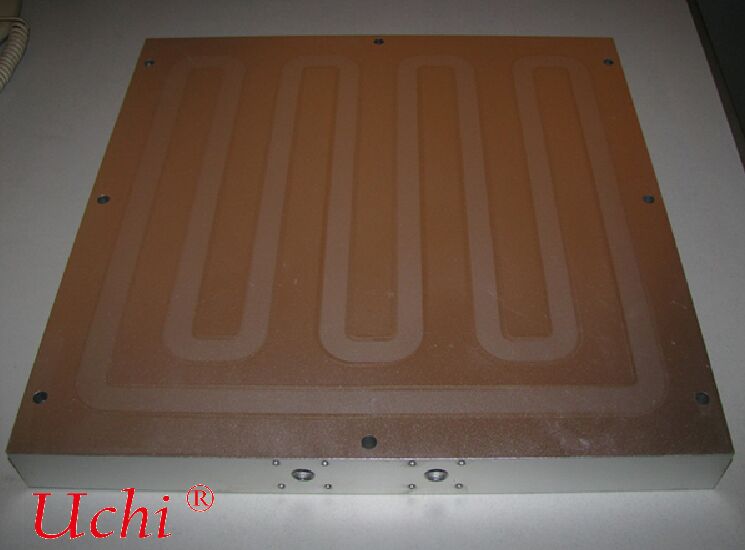

Placa de arrefecimento de líquido de potência
A placa de resfriamento de líquido de potência refere-se a um dissipador de calor de resfriamento de líquido de alta potência especialmente projetado para equipamentos eletrônicos de potência.Conversores de energia eólica, SVG, inversores de alta tensão, conversores de armazenamento de energia PCS e equipamentos de transmissão e transformação de energia de alta tensão.
Possui alta resistência à pressão, grande capacidade de carga de corrente, alta fiabilidade, longa vida útil e resistência à corrosão,Componentes de refrigeração por água de qualidade industrial/eletrónica.
I. Equipamento típico de aplicação
- Inversores fotovoltaicos / inversores centrais
- Conversores eólicos, de potência total
- Conversores de armazenamento de energia (PCS)
- Inversores de alta tensão, dispositivos de transmissão
- Geradores de Var estáticos (SVG)
- Válvulas de conversão flexíveis HVDC (MMC)
- Fontes de alimentação de rectificadores de alta potência, fontes de alimentação de galvanização/eletrólise
- Instalações de carregamento, unidades de potência de módulos de carregamento ultra-rápido
Objectivos de dissipação de calor do núcleo: IGBTs, módulos de potência SiC, diodos, reatores, resistores de potência, etc.
II. Características fundamentais do projecto
-
Alta potência e alta densidade de fluxo de calorA potência de um único módulo varia frequentemente de dezenas de kW a centenas de kW com alta densidade de fluxo térmico, exigindo baixa resistência ao fluxo e alta eficiência de troca de calor.
-
Resistência à alta pressão e anti-fugaOs equipamentos eléctricos funcionam de forma contínua durante muito tempo, exigindo uma resistência à pressão de água de 3 ‰ 10 bar.Deve passar a detecção de fugas do espectrómetro de massa de hélio com quase zero fugas.
-
Projeto razoável do canal de fluxoModelos comumente utilizados:
- Canais de fluxo de serpentina de uma ou duas camadas
- Canais de fluxo paralelo multi-branche
- Turbuladores / barbatanas para melhor transferência de calorAssegura a uniformidade da temperatura e evita pontos quentes locais que causam falhas no equipamento.
-
Selecção de materiais e protecção contra a corrosãoMateriais principais: liga de alumínio 5052 / 3003 / 6061Para ambientes costeiros ou químicos de má qualidade da água, os tratamentos de superfície incluem:
- Anodizantes
- Revestimento eletroforético
- Revestimento anticorrosivo internoImpede a descascagem, a corrosão e a fuga de água.
-
Resistência estrutural e antivibraçãoPlaca de base espessa e projeto de rígido para evitar deformações durante vibrações, transporte e operação a longo prazo de equipamentos de potência.
III. Processos de Fabricação
-
Placas de arrefecimento de líquidos em tubosTubos de cobre / alumínio incorporados em placas de alumínioBaixo custo, maduro e estávelAdequado para equipamentos de energia convencionais de baixa a média potência
-
Placa de arrefecimento líquido, com solda a vácuoPlacas e canais de fluxo de várias camadas formados por brasagemForte troca de calor, boa planícieAdequado para módulos IGBT / SiC de alta potência
-
Placa de arrefecimento de líquido soldada por agitação por atritoGrande dimensão, alta fiabilidadeAdequado para equipamentos eólicos e fotovoltaicos de alta potência
-
Tipo integrado esquivado/mecanizadoProjeto de canais de fluxo flexíveis e de alta resistênciaUtilizado principalmente para refrigeração de gabinetes de energia personalizados
IV. Indicadores-chave de desempenho (comuns na indústria da energia)
- Pressão de trabalho: 3 ‰ 6 bar
- Pressão de ruptura: ≥ 9 bar
- Padrão de detecção de fugas: taxa de fugas de hélio ≤ 1×10−8 Pa·m3/s
- Resistência à temperatura: -40°C ~ 120°C
- Flatitude da superfície: ≤ 0,1 mm (para montagem de módulos de potência)
- Resistência à corrosão: Ra ≤ 1,6 ̊3.2
- Portas de entrada e saída: fios G1/4, G3/8, G1/2 ou conectores rápidos
V. Diferenças em relação às placas de arrefecimento líquido normais
- Duração de vida: 20 anos de serviço ininterrupto, não para equipamentos de curta duração
- Meio Ambiente: alta temperatura, alta umidade, poeira, salina costeira
- Segurança: a fuga de líquido provoca directamente curto-circuitos de alta tensão, falhas e apagões, exigindo uma fiabilidade extremamente elevada
- Manutenção: conceção de baixa manutenção ou livre de manutenção
VI. Breve resumo
A placa de arrefecimento do líquido de potência é a "placa de base especial de dissipação de calor" para equipamentos eletrónicos de potência.
Os seus requisitos fundamentais podem ser resumidos em três pontos: forte dissipação de calor, não vazamento de líquido e longa vida útil.
-
Forte dissipação de calorCore:Baixa resistência térmica, alta eficiência, sem pontos de acessoO projeto do canal de fluxo otimizado maximiza a área de troca de calor e minimiza a resistência térmica, suportando o resfriamento contínuo de carga total para módulos IGBT / SiC de alta potência.Uma excelente uniformidade de temperatura elimina pontos de calor locais, evitando a desaceleração da potência ou a falha dos componentes.Uma resistência de escoamento razoável corresponde às condições de funcionamento da bomba de água do sistema, garantindo uma eficiência estável de dissipação de calor em caudais elevados.
-
Não há vazamento de líquidoCore:Selo fiável, vazamento zeroOs processos de soldagem de alta resistência, como a soldadura a vácuo ou a soldadura por fricção, são adotados para formar uma estrutura monolítica integrada.As soldaduras contínuas sem juntas frias ou poros proporcionam alta resistência à pressão e resistem a rachaduras por fadiga durante a operação a longo prazo.Antes da entrega, é efectuado um ensaio de vazamento com espectrómetro de massa de hélio a 100%, com um controlo rigoroso da taxa de vazamento para evitar curto-circuitos e esgotamento do equipamento de energia causado por vazamento de líquido.
-
Longa vida útilCore:Longevidade, alta confiabilidadeOs materiais são resistentes à corrosão e à escalação, adaptando-se a ambientes industriais, de rede eléctrica e de qualidade da água automotiva.A alta resistência estrutural proporciona resistência à vibração e ao impacto, apoiando a operação ininterrupta a longo prazo.Excelente resistência a ciclos de altas e baixas temperaturas e fadiga térmica, com uma vida útil de projeto equivalente a 10 ‰ 20 anos de serviço a longo prazo de equipamentos de energia.
