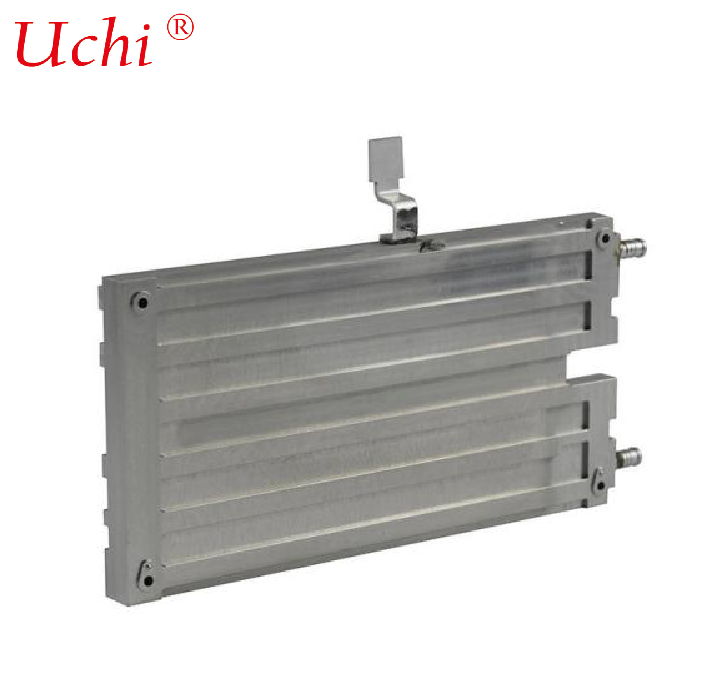

Placa fria líquida com processo de soldagem por fricção e agitação Soldagem por fricção e agitação （FSW）
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | UCHI |
| Certificação: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | volume |
| Tempo de entrega: | 5-7 dias |
| Termos de pagamento: | T/T, Paypal, Western Union, grama do dinheiro |
| Habilidade da fonte: | 5000,000,000PCS pelo mês |
|
Informação detalhada |
|||
| Tratamento de superfície: | Estampagem + acabamento superficial | Barulho: | ≤60dB |
|---|---|---|---|
| Tipo de refrigerante: | Tipo de refrigerante | Tamanho: | Personalizável |
| Tratamento: | passivaçãoCondução de calor | Classificação IP: | IP65 |
| Faixa de temperatura operacional: | -40°C a 120°C | Faixa de Ruído: | 9,5-25 |
| Condutividade térmica: | 400 W/m·K | Processo profundo: | Usinagem CNC |
| Material Básico: | Alumínio ou cobre | ||
| Destacar: | Placa de resfriamento líquido soldada por fricção,placa fria líquida de alto desempenho,placa de resfriamento líquido FSW durável |
||
Descrição de produto
Placa fria líquida para soldagem por fricção e agitação (FSW)
A placa fria líquida de soldagem por fricção e mistura (FSW) é um componente de dissipação de calor de liga de alumínio. Ele une a placa de base com canais de fluxo e a placa de cobertura em um todo por meio de soldagem em estado sólido sem fusão do material, apresentando alta confiabilidade, resistência a vazamentos e resistência a vibrações.
2. Princípio de funcionamento
- Ranhuras do canal de fluxo da máquina na placa de base.
- Coloque a placa de cobertura por cima e prenda o conjunto com firmeza.
- Um pino agitador giratório pressiona para baixo e se desloca ao longo da junta. O calor da fricção amolece o metal até um estado plástico.
- O metal plastificado é preenchido e forjado atrás do pino de agitação, formando uma costura de solda densa.
- Todo o processo não envolve fusão de material, fio de soldagem, metal de adição de brasagem ou gás de proteção.
Diagrama esquemático do princípio da soldagem por fricção e mistura
3. Principais vantagens
✅Força Superior: A resistência da solda atinge 90–95% do metal base, muito superior à das juntas soldadas (aproximadamente 50–70%).
✅Excelente estanqueidade: A solda densa está livre de poros. Sua pressão de ruptura excede 1,5 MPa, garantindo nenhum vazamento sob alta pressão a longo prazo.
✅Deformação Mínima: Como um processo de soldagem de estado sólido com uma zona estreita afetada pelo calor, a planicidade é controlada dentro de 0,1 mm/m.
✅Fadiga e resistência à vibração: Os grãos de metal refinados permitem um desempenho estável sob condições de vibração e ciclos térmicos, como aplicações em veículos e armazenamento de energia.
✅Design leve: A espessura da parede pode ser reduzida (por exemplo, de 1,5 mm para 1,0 mm), reduzindo o peso em 20–30%.
✅Ecológico: Sem fumo de soldagem ou contaminação de material de brasagem, com baixo consumo de energia.
✅Design Flexível: Compatível com canais de fluxo complexos, incluindo canais serpentinos, microcanais e canais com formatos especiais.
4. Materiais Comuns
- Liga de alumínio: 6061/6063 (resistência e condutividade térmica equilibradas); 1050/1070 (alta condutividade térmica).
- Liga de cobre: Maior condutividade térmica, aplicada a cenários com fluxo de calor ultra-alto.
- Materiais diferentes: Alumínio-cobre, alumínio-aço inoxidável (vantagem exclusiva da tecnologia FSW).
5. Aplicações Típicas
