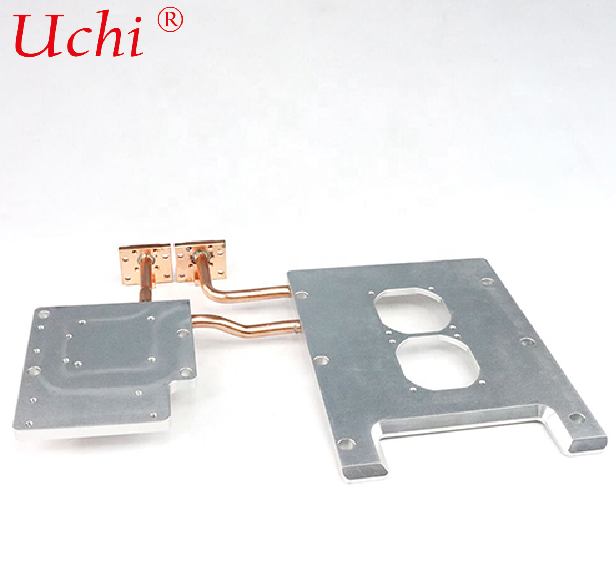

Este é um componente composto de dissipação de calor de resfriamento líquido com corpo em liga de alumínio e tubos de resfriamento de cobre TP2 incorporados. Combina os méritos da liga de alumínio – fácil usinagem, leveza e baixo custo – e do cobre vermelho – alta condutividade térmica, grande resistência à pressão e resistência à corrosão. É uma solução de resfriamento amplamente adotada para eletrônica de potência e equipamentos de controle industrial.

O corpo principal é feito de perfis de alumínio extrudado ou placas de alumínio fresadas. Superfícies de montagem, furos de fixação e formatos especiais podem ser processados ​​conforme necessário para adaptação a vários equipamentos.O circuito de resfriamento adota tubos de cobre vermelho sem costura, que suportam layout flexível, incluindo circuito único, multicircuito e canais de fluxo dobrados.A base de alumínio está intimamente ligada a tubos de cobre para minimizar a resistência térmica de contato, permitindo rápida transferência de calor da placa de alumínio para o refrigerante.

✅Excelente condutividade térmica: O cobre vermelho apresenta uma condutividade térmica muito maior que o alumínio, proporcionando excelente eficiência de troca de calor para componentes geradores de calor de média e alta potência.✅Resistência confiável à pressão e estanqueidade: Os tubos de cobre sem costura apresentam forte resistência à pressão e resistência à deformação com vazamento zero sob pressão normal do sistema de refrigeração líquida.✅Desempenho de alto custo: O corpo de alumínio controla o custo e o peso gerais, enquanto os tubos de cobre nas principais áreas de troca de calor garantem um desempenho de resfriamento superior.✅Usinabilidade Flexível: O corpo de alumínio pode ser fabricado em formas complexas e os tubos de cobre podem ser dobrados livremente, perfeitamente adequados para equipamentos não padronizados.✅Ampla compatibilidade: Os tubos de cobre resistem à corrosão dos refrigerantes e podem funcionar de forma estável com solução aquosa de etilenoglicol, água pura e outros meios por um longo tempo.

Inversores fotovoltaicos, inversores de armazenamento de energia, conversores de frequência industriaisFontes de alimentação de alta potência, retificadores, unidades de energia de pilha de carregamentoEquipamento de controle eletrônico de trânsito ferroviário, sistemas servo industriais

Corte de perfil/placa de alumínio → Dobragem e conformação de tubos → Incorporação de tubos de cobre → Compressão / enchimento com cola / fixação de expansão de tubos (para reduzir a resistência térmica de contato) → Soldagem de juntas → Teste hidráulico e de estanqueidade ao ar → Modelagem de precisão → Tratamento de superfície → Inspeção final

Vantagens: Modificação rápida do projeto, custo mais baixo para produtos de pequenos lotes e não padronizados e manutenção e substituição convenientes de tubos de cobre. Desvantagens: O nivelamento geral é ligeiramente inferior às placas frias totalmente soldadas; não aplicável a vibrações extremas e condições de trabalho de pressão ultra-alta. Sugestão de seleção: Priorize este produto para equipamentos de média e baixa potência, projetos customizados e aplicações sensíveis ao custo.
