Módulo de Controle de Temperatura de Circulação de Água para Colchão Inteligente Refrigerado a Líquido

Processo Completo de Montagem do Host de Controle de Temperatura para Colchão Refrigerado a Água (Todos os Componentes Correspondentes aos Três Diagramas)
I. Lista Completa de Materiais (Componentes Correspondentes aos Três Diagramas)

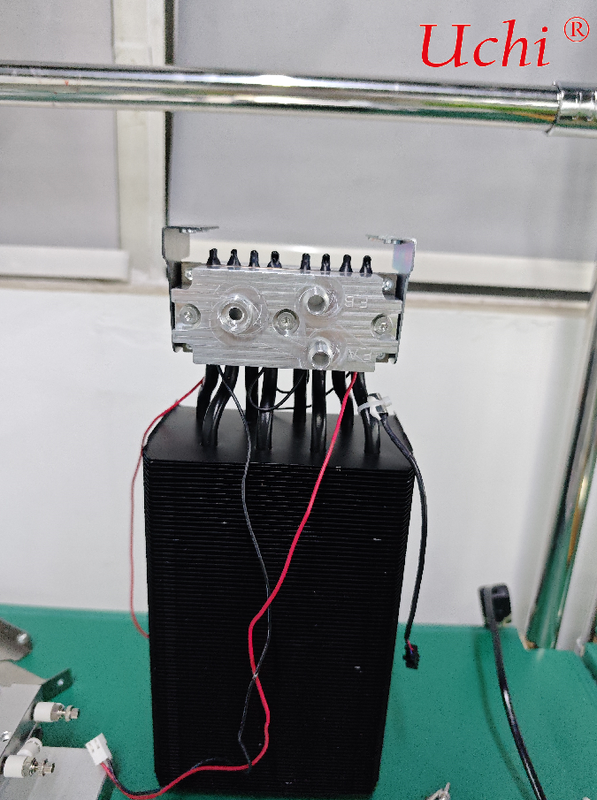

Módulo de Núcleo de Refrigeração (Diagrama 1): Placas de resfriamento a água de alumínio de circuito duplo, 8 tubos de calor condutores de calor, múltiplos chips de resfriamento termoelétrico TEC, fios de alimentação vermelhos e pretos para chips TEC

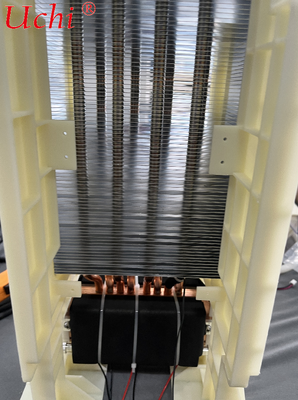

Montagem de Dissipação de Calor (Diagrama 3): Suporte de duto de ar isolado em nylon, radiador de aletas de alumínio de alta densidade, tubos de equalização de calor de cobre, base condutora de calor preta para chips TEC

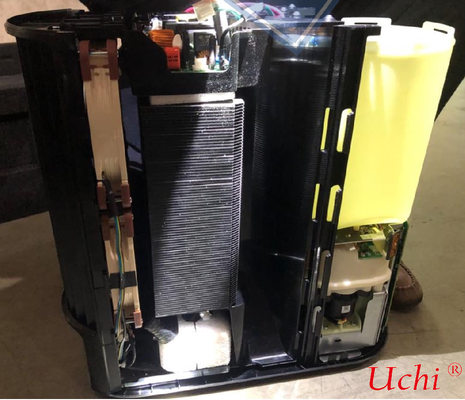

Carcaça Principal, Circuito de Água e Componentes Eletrônicos de Controle (Unidade Principal Desmontada Diagrama 2): Carcaça plástica da unidade principal, tanque de armazenamento de água, bomba de água circulante silenciosa, placa de circuito principal PCB, esponja de absorção de choque, clipes de chicote de fios, ventoinha de resfriamento DC, sensor de nível de água, sonda de temperatura, painel de operação externo
II. Etapa 1: Montagem Laminada do Núcleo de Refrigeração e Montagem de Dissipação de Calor (Montagem do Lado Quente dos Componentes Principais)
Limpe as superfícies do lado quente dos chips de resfriamento TEC e a superfície plana da base de cobre preta, em seguida, aplique uniformemente uma fina camada de graxa térmica para preencher lacunas e reduzir a resistência térmica.
Pressione os lados quentes de múltiplos chips de resfriamento TEC firmemente contra a base preta e prenda-os temporariamente com abraçadeiras; organize os lados frios dos chips TEC para cima para alinhar com as placas de resfriamento a água de alumínio de circuito duplo acima.
Insira uma extremidade de cada tubo de calor de cobre nas ranhuras de tubo pré-reservadas da base preta e passe a outra extremidade através do radiador de aletas de alumínio de alta densidade superior. Certifique-se de que cada tubo de calor forme um ajuste de interferência apertado com as aletas sem folgas soltas.
Encaixe o suporte isolado em nylon bege, alinhe os furos de montagem em ambos os lados do radiador e fixe-os com parafusos para formar um duto de ar vertical fechado, garantindo que todo o fluxo de ar da ventoinha passe pelas aletas de alumínio.
Conecte os fios de alimentação vermelhos e pretos dos chips TEC, passe o chicote de fios pelas ranhuras de fio pré-definidas do suporte e fixe com clipes para evitar curtos-circuitos causados por contato com o radiador de metal.
III. Etapa 2: Montagem das Placas de Resfriamento a Água do Circuito de Água do Lado Frio
Aplique outra fina camada de graxa térmica nas superfícies do lado frio dos chips TEC, alinhe as placas de resfriamento a água de alumínio de circuito duplo FA/EB mostradas no Diagrama 1 e pressione-as verticalmente para ajustar firmemente todos os lados frios dos chips TEC.
Aperte os parafusos de fixação em ambos os lados das placas de resfriamento a água com força uniforme para evitar rachaduras nos chips TEC sob estresse; verifique se as três portas de água de conexão rápida estão desobstruídas e reserve espaço para as tubulações externas do colchão.
Instale as juntas térmicas nos pontos de contato entre as extremidades superiores dos 8 tubos de calor condutores de calor e a parte traseira das placas de resfriamento a água para ajudar a equilibrar a temperatura do lado frio e eliminar diferenças de temperatura localizadas.
IV. Etapa 3: Pré-montagem do Sistema de Circuito de Água (Tanque de Água + Bomba de Água)
Retire a carcaça plástica da unidade principal, instale o tanque de armazenamento de água amarelo no compartimento direito e fixe os clipes de limite para evitar trepidação e vazamento de água.
Conecte a parte inferior do tanque de armazenamento de água à bomba de água circulante DC silenciosa e comprima o anel de vedação para interromper o vazamento de água; conecte a entrada e saída de água da bomba às portas de circulação FA e EB das placas de resfriamento a água através de mangueiras de silicone.
Conecte um sensor de fluxo de água e uma sonda de temperatura de água em série ao circuito de água, organize todas as tubulações nas ranhuras laterais de fios e reserve uma porta de transbordamento para reabastecimento de água; fixe todas as juntas com braçadeiras para mangueira para evitar vazamento de água durante a circulação.
Cole esponja branca de absorção de choque na parte inferior da bomba de água e do radiador para isolar vibrações e reduzir o ruído operacional de toda a unidade à noite.
V. Etapa 4: Fiação e Instalação do Sistema de Controle Eletrônico
Instale a placa de circuito principal PCB na cabine superior da unidade principal e fixe os postes de suporte isolantes para evitar contato entre a placa de circuito e o radiador de metal.
Conecte os chicotes de fios por categoria:
Fios de alimentação: Conecte os fios de alimentação vermelhos e pretos do TEC, os cabos de alimentação da bomba de água e os cabos de alimentação da ventoinha de resfriamento aos terminais de saída de alimentação da placa principal.
Fios de sinal do sensor: Conecte as sondas de temperatura de água, os sensores de temperatura de zona do colchão e os sensores de baixo nível de água aos terminais de aquisição de sinal da placa principal.
Fios de comunicação do painel: Conecte o cabo plano do painel de operação externo à interface de comunicação da placa principal.
Fixe todos os chicotes de fios em camadas na ranhura de fio esquerda com clipes plásticos marrons e organize-os de forma limpa para evitar que as tubulações e as ventoinhas raspem os fios; enrole e fixe os fios redundantes para eliminar ruído de ressonância.
VI. Etapa 5: Fechamento da Carcaça da Unidade Principal e Montagem do Duto de Ar
Empurre o módulo de refrigeração e dissipação de calor totalmente montado para o compartimento central da unidade principal como um todo e fixe-o à base com parafusos.
Monte a ventoinha de resfriamento DC na posição do duto de ar na frente do radiador, com a ventoinha soprando ar em direção às aletas de alumínio para formar dissipação de calor por convecção forçada.
Alinhe os clipes nas carcaças plásticas superior e inferior da unidade principal, fixe toda a unidade e trave a carcaça com parafusos; reserve saídas para os tubos de água externos das placas de resfriamento a água e cabos de alimentação.
Inspecione todas as partes móveis: a ventoinha gira sem atrito, a bomba de água funciona suavemente sem emperrar, o tanque de água pode ser retirado normalmente para reabastecimento de água e as juntas do circuito de água estão livres de extrusão e dobras.
VII. Etapa 6: Teste de Água e Energia da Unidade Completa (Inspeção de Fábrica Obrigatória)
Teste do Circuito de Água
Encha o tanque de água com água destilada, ligue a bomba de água para circulação de 10 minutos e verifique todas as juntas e placas de resfriamento a água em busca de vazamentos ou gotejamentos de água.
Verifique se o sensor de fluxo de água pode detectar o fluxo de água normalmente; a placa principal acionará a proteção de baixo nível de água para desligar a unidade quando não houver água.
Teste de Desempenho de Controle de Temperatura
Ligue o painel de operação, defina o modo de resfriamento para 18°C e o modo de aquecimento para 45°C, respectivamente, para testar o controle de temperatura independente dos canais de água de circuito duplo.
Execute continuamente por 2 horas, verifique se o radiador não está superaquecendo, a velocidade da ventoinha permanece estável e os chips TEC não apresentam redução de frequência por alta temperatura.
O ruído noturno medido não deve exceder 35dB, sem vibração óbvia do fluxo de água ou ruído anormal da ventoinha.
Teste de Função de Proteção
Bloqueie manualmente o duto de ar do radiador; a placa principal cortará automaticamente o fornecimento de energia para os chips TEC através da proteção contra superaquecimento.
Drene toda a água do tanque; a proteção de baixo nível de água desligará toda a unidade e acionará um prompt de alarme de baixo nível de água no painel.
VIII. Dicas para Evitar Armadilhas de Montagem Chave
⚠️ Não aplique uma camada excessivamente espessa de graxa térmica; apenas uma fina camada é necessária. Graxa excessivamente espessa aumentará muito a resistência térmica e reduzirá a eficiência de refrigeração.
Nunca dobre ou achate os tubos de calor de cobre; o bloqueio do refluxo do meio de trabalho interno desativará diretamente a dissipação de calor.
O suporte isolado em nylon não deve ser omitido ou removido, caso contrário, o contato entre o radiador de metal e as linhas de alimentação causará curtos-circuitos e queimará a placa de circuito.
Apenas água destilada é aplicável ao circuito de água; água da torneira é proibida durante a montagem e os testes para evitar incrustações e bloqueios prematuros das tubulações.
