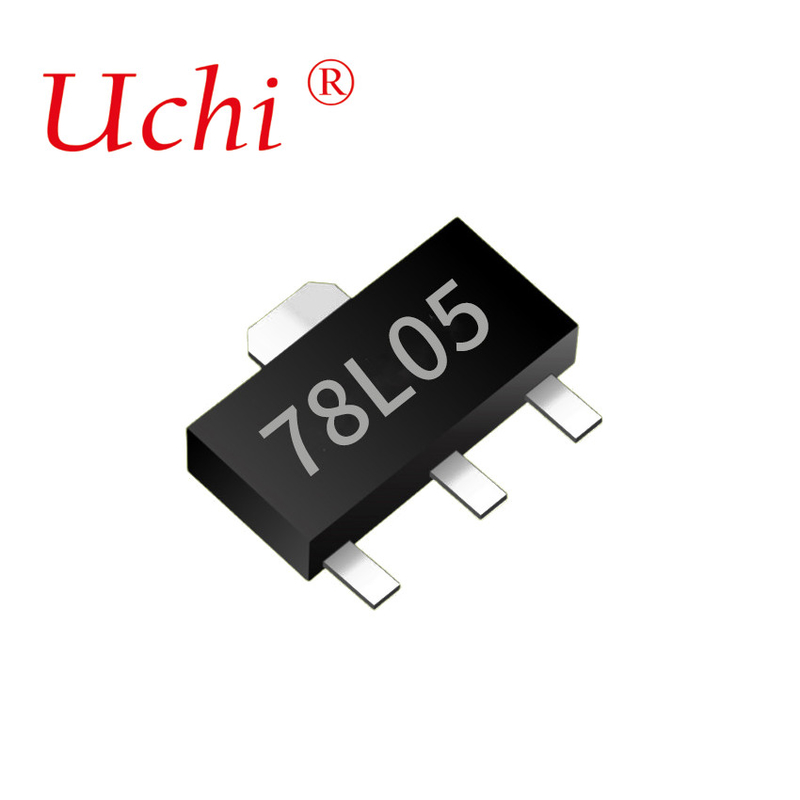

SOT89-3 78L05 Reguladores de tensão 5v Encapsulados de plástico
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | 78l05 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3weeks |
| Termos de pagamento: | T/T, União Ocidental |
| Habilidade da fonte: | 5000 peças |
|
Informação detalhada |
|||
| Destacar: | Reguladores de tensão de 5 V,SOT89 3 reguladores de tensão,Outros aparelhos de som |
||
|---|---|---|---|
Descrição de produto
Características
1.Corrente de saída máxima IOM: 0,1A
2Voltagem de saída VO: 5V
3PD de dissipação total contínua: 0,6 W (Ta= 25 °C)
Absoluto MÁXIMO RATINGS (Temperatura de funcionamento Intervalo aplicável salvo indicação em contrário)
| Parâmetro | Símbolo | Valor | Unidade |
| Voltagem de entrada | Vi | 30 | V |
| Resistência térmica da junção ao ambiente | RθJA | 160 | °C/W |
| Intervalo de temperatura do cruzamento de funcionamento | TOPR | -40~+125 | °C |
| Intervalo de temperatura de armazenamento | TSTG | -65 ~+150 | °C |
Características elétricas a uma temperatura de junção virtual especificada (Vi=10V, Io=40mA, Ci=0,33uF,,Co=0,1uF, salvo indicação em contrário)
| Parâmetro | Símbolo | Condições de ensaio | Min. | Tipo | Max. | Unidade | |
|
Voltagem de saída |
Vo |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V, Io= 1mA~40mA | 0-125°C | 4.75 | 5.0 | 5.25 | V | ||
| Lo=1mA~70mA | 4.75 | 5.0 | 5.25 | V | |||
| Regulação da carga | ΔVo | Lo=1mA~100mA | 25°C | 11 | 60 | mV | |
| Lo=1mA~40mA | 25°C | 5 | 30 | mV | |||
| Regulação da linha | ΔVo | 7V≤Vil≤20V | 0-125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| Corrente silenciosa | QI | 25°C | 3.8 | 6 | mA | ||
| Mudança de corrente silenciosa | Δ Iq | 8V≤Vi≤20V | 0-125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0-125°C | 0.1 | ||||
| Voltagem de ruído de saída | CN | 10Hz≤f≤100KHz | 25°C | 40 | μV/Vo | ||
| Rejeição de ondulação | RR | 8V≤Vi≤20V,f=120Hz | 0-125 | 41 | 49 | dB | |
| Voltagem de saída | Vd | 25°C | 1.7 | V | |||
Aplicação típica
Características típicas
Desenho Outlitne
SOT-89-3L Proposta de configuração da plataforma
