SOT89-3 HT7550-1 100mA Baixa Potência LDO 24V Em Equipamentos Alimentados por Bateria
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | HT7550 7530 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3weeks |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000 peças |
|
Informação detalhada |
|||
| Destacar: | LDO de baixa potência de 100 mA,baixa potência Ldo 24V,Equipamento a bateria de baixa potência |
||
|---|---|---|---|
Descrição de produto

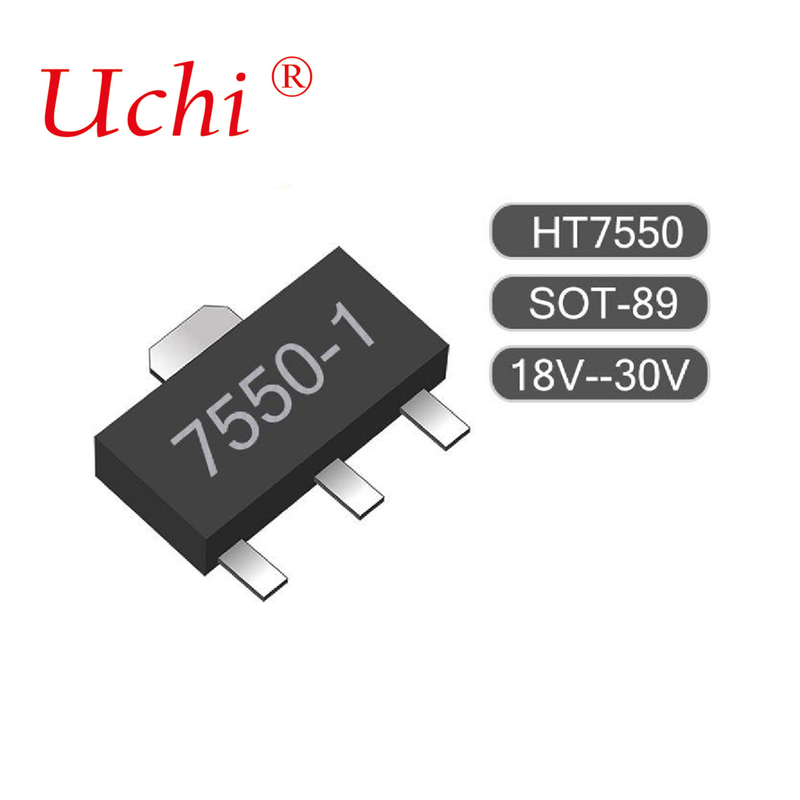

SOT89-3 HT7550-1 100mA LDO de baixa potência
● Modelo de produto relacionado: HT7536-1, HT7550-1, HT7536-1, HT7533-1, HT7530-1...
| Parte - Não, não.. | Tensão de saída | Pacote | Marcação |
| HT7530-1 | 3.0V |
TO-92 SOT-89 SOT-25 |
75XX-1 (para TO-92) 75XX-1 (para SOT-89) 5XX1 (para SOT-25) |

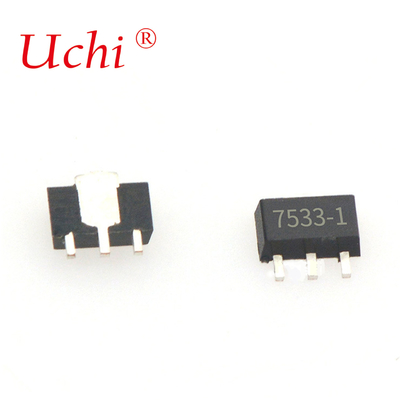

| HT7533-1 | 3.3V | ||
| HT7536-1 | 3.6V | ||
| HT7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
Nota: XX representa tensões de saída.
Para os dispositivos sem chumbo, o pacote TO-92 adicionará uma marcação #?? no final do código de data, enquanto os pacotes SOT-89 e SOT-25 adicionarão uma marcação #?? no final da marcação.
- Absoluto Número máximo Classificações
Voltagem de alimentação...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Consumo de energia (*1)... 250 mW Temperatura de funcionamento... 40 oC a 85 oC
Consumo de energia (*2).......................... 150 mW
Observação: São apenas indicadores de tensão; tensões que excedam a faixa especificada em "Notações máximas absolutas" podem causar danos substanciais ao dispositivo.O funcionamento funcional deste dispositivo em outras condições além das indicadas na especificação não é implícito e a exposição prolongada a condições extremas pode afetar a fiabilidade do dispositivo..
*1: aplicado ao SOT89 e ao TO-92 *2: aplicado ao SOT-25
Características elétricas
MT7530-1, +3.0V Produção TipoTa=25oC
| Símbolo | Parâmetro | Condições de ensaio | Min.. | Tipo. | Max.. | Unidade | |
| V IN | Condições | ||||||
| V fora | Tolerância da tensão de saída | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| IOUT | Corrente de saída | 5V | 60 | 100 | mA | ||
| ΔV DE | Regulação da carga | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Queda de tensão | - Não. | IOUT=1mA | - Não. | 100 | - Não. | mV |
| ISS | Consumo atual | 5V | Sem carga | - Não. | 2.5 | 5 | μA |
| ΔVOUT | Regulamento da linha | - Não. | 4V≤V IN≤24V IOUT=1mA | - Não. | 0.2 | - Não. | %/V |
| ΔVIN × VOUT | |||||||
| V IN | Voltagem de entrada | - Não. | - Não. | - Não. | - Não. | 24 | V |
| ΔVOUTΔTa | Coeficiente de temperatura | 5V |
IOUT=10mA 0oC |
- Não. | ± 0.45 | - Não. | mV/oC |
MT7533-1, +3.3V Produção TipoTa=25oC
| Símbolo | Parâmetro | Condições de ensaio | Min.. | Tipo. | Max.. | Unidade | |
| V IN | Condições | ||||||
| V fora | Tolerância da tensão de saída | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| IOUT | Corrente de saída | 5.5V | - Não. | 60 | 100 | - Não. | mA |
| ΔV DE | Regulação da carga | 5.5V | 1mA≤IOUT≤50mA | - Não. | 60 | 150 | mV |
| VDIF | Queda de tensão | - Não. | IOUT=1mA | - Não. | 100 | - Não. | mV |
| ISS | Consumo atual | 5.5V | Sem carga | 2.5 | 5 | μA | |
|
ΔVOUT ΔVIN × VOUT |
Regulamento da linha | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Voltagem de entrada | 24 | V | ||||
| ΔVOUTΔTa | Coeficiente de temperatura | 5.5V |
IOUT=10mA 0oC |
- Não. |
± 0.5 |
- Não. |
mV/oC |
MT7536-1, +3.6V Produção TipoTa=25oC
| Símbolo | Parâmetro | Condições de ensaio | Min.. | Tipo. | Max.. | Unidade | |
| V IN | Condições | ||||||
| V fora | Tolerância da tensão de saída | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| IOUT | Corrente de saída | 5.6V | - Não. | 60 | 100 | - Não. | mA |
| ΔV DE | Regulação da carga | 5.6V | 1mA≤IOUT≤50mA | - Não. | 60 | 150 | mV |
| VDIF | Queda de tensão | - Não. | IOUT=1mA | - Não. | 100 | - Não. | mV |
| ISS | Consumo atual | 5.6V | Sem carga | - Não. | 2.5 | 5 | μA |
|
ΔVOUT ΔVIN × VOUT |
Regulamento da linha |
- Não. |
4.6V≤V IN≤24V IOUT=1mA |
- Não. |
0.2 |
- Não. |
%/V |
| V IN | Voltagem de entrada | - Não. | - Não. | - Não. | - Não. | 24 | V |
| ΔVOUTΔTa | Coeficiente de temperatura | 5.6V |
IOUT=10mA 0oC |
- Não. |
± 0.6 |
- Não. |
mV/oC |
MT7544-1, mais 4.4V Produção TipoTa=25oC
| Símbolo | Parâmetro | Condições de ensaio | Min.. | Tipo. | Max.. | Unidade | |
| V IN | Condições | ||||||
| V fora | Tolerância da tensão de saída | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| IOUT | Corrente de saída | 6.4V | 60 | 100 | mA | ||
| ΔV DE | Regulação da carga | 6.4V | 1mA≤IOUT≤50mA | - Não. | 60 | 150 | mV |
| VDIF | Queda de tensão | - Não. | IOUT=1mA | - Não. | 100 | - Não. | mV |
| ISS | Consumo atual | 6.4V | Sem carga | - Não. | 2.5 | 5 | μA |
|
ΔVIN × VOUT |
Regulamento da linha |
- Não. |
5.4V≤V IN≤24V IOUT=1mA |
- Não. |
0.2 |
- Não. |
%/V |
| V IN | Voltagem de entrada | - Não. | - Não. | - Não. | - Não. | 24 | V |
| ΔVOUTΔTa | Coeficiente de temperatura | 6.4V |
IOUT=10mA 0oC |
- Não. |
± 0.7 |
- Não. |
mV/oC |
MT7550-1, mais 5.0V Produção TipoTa=25oC
| Símbolo | Parâmetro | Condições de ensaio | Min.. | Tipo. | Max.. | Unidade | |
| V IN | Condições | ||||||
| V fora | Tolerância da tensão de saída | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| IOUT | Corrente de saída | 7V | - Não. | 100 | 150 | - Não. | mA |
| ΔV DE | Regulação da carga | 7V | 1mA≤IOUT≤70mA | - Não. | 60 | 150 | mV |
| VDIF | Queda de tensão | - Não. | IOUT=1mA | - Não. | 100 | - Não. | mV |
| ISS | Consumo atual | 7V | Sem carga | - Não. | 2.5 | 5 | μA |
| ΔVOUT | Regulamento da linha |
- Não. |
6V≤V IN≤24V IOUT=1mA |
- Não. |
0.2 |
- Não. |
%/V |
| ΔVIN × VOUT | |||||||
| V IN | Voltagem de entrada | - Não. | - Não. | - Não. | - Não. | 24 | V |
| ΔVOUTΔTa | Coeficiente de temperatura | 7V |
IOUT=10mA 0oC |
- Não. |
± 0.75 |
- Não. |
mV/oC |
