SOT-323 SS8050W NPN Transistor Plano Epitaxial de Silício para Corrente Alta do Colector
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SS8050W |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000 PCS |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3weeks |
| Termos de pagamento: | T/T, União Ocidental |
| Habilidade da fonte: | 5000 peças |
|
Informação detalhada |
|||
| Destacar: | SS8050W,Transistores planos epitaxial de silício npn,Transistor plano epitaxial de alta corrente colecionadora |
||
|---|---|---|---|
Descrição de produto
SOT-323 transistor de alta frequência e baixo ruído (PNP)
Características
- Corrente do colector.
- Complementar ao SS8550W.
- Dissipação do colector:PC=200mW(TC=25°C)
Aplicações
- Corrente de coleta alta.
Informações de encomenda
Número do tipo: SS8050W

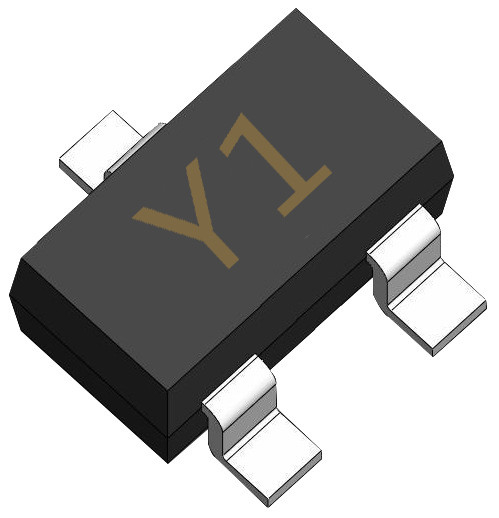

Marcação: Y1
Código do pacote:SOT-323
Características elétricas @ Ta=25 °C, salvo especificação em contrário
| Parâmetro | Símbolo | Condições de ensaio | MIN | TYP | Max. | UNIT |
| Tensão de ruptura da base do colector | CBO | IC=100μA,IE=0 | 40 | V | ||
| Tensão de ruptura colector-emitente | V ((BR) CEO | IC=2mA, IB=0 | 25 | V | ||
| Voltagem de ruptura da base do emissor | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| Corrente de corte do colector | ICBO | VCB=40V,IE=0 | 0.1 | μA | ||
| Corrente de corte do colector | ICEO | VCE=20V,IB=0 | 0.1 | μA | ||
| Corrente de corte do emissor | IEBO | VEB=5V, IC=0 | 0.1 | μA | ||
| Ganho de corrente contínua |
hFE |
VCE=1V,IC=100mA | 120 | 400 | ||
| VCE=1V,IC=800mA | 40 | |||||
| Voltagem de saturação do colector-emissor | VCE (sat) | IC=800 mA, IB=80 mA | 0.5 | V | ||
| Voltagem de saturação do emissor de base | VBE (sat) | IC=800 mA, IB=80 mA | 1.2 | V | ||
| Voltagem do emissor de base | VBE | VCE=1V IC=10mA | 1 | V | ||
| Frequência de transição | fT | VCE=10V, IC=50mA f=30MHz | 100 | MHz |
Classificação da hFE (s) (1)
| Classe | L | H | J |
| Distância | 120-200 | 200 a 350 | 300 a 400 |
TÍPICO Características @- Não.= 25 °Ca não ser que Caso contrário especificado
