550nA, E/S Rail-to-Rail, Amplificador Operacional de Alta Precisão Circuito Integrado IC
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM8040-1/-2 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Tensão de fornecimento: | 6V | Entradas Analógicas (VIN+, VIN-): | (-VS) - 0,3V a (+VS) + 0,3V |
|---|---|---|---|
| Tensão entrada diferencial: | |(-VS) - (+VS)| | TEMPERATURA DE JUNÇÃO: | +150℃ |
| Faixa de temperatura de armazenamento: | -65℃ a +150℃ | Temperatura da ligação (soldar, 10s): | +260℃ |
| HBM: | 8 000 V | mm: | 400V |
| MDL: | 1000V | Faixa de temperatura operacional: | -40 ℃ a +85 ℃ |
| Destacar: | Amplificador operacional de alta precisão de 550nA,Amplificador operacional E/S rail-to-rail,Circuito integrado MOSFET de alta potência |
||
Descrição de produto
550nA, E/S Rail-to-Rail, IC de amplificador operacional de alta precisão
Os amplificadores operacionais SGM8040-1 simples e duplos SGM8040-2 de alta precisão têm garantia de operação com uma única tensão de alimentação tão baixa quanto 1,4 V, enquanto consomem 550nA/Amplificador (TYP) de corrente quiescente. Esses dispositivos suportam operação de entrada e saída de trilho a trilho, tornando-os ideais para aplicações portáteis e alimentadas por bateria.
Principais recursos
- Baixa corrente quiescente: 550nA (TYP)
- Entrada e saída trilho a trilho
- Produto de ganho-largura de banda: 11kHz (TYP)
- Ampla faixa de tensão de alimentação: 1,4 V a 5,5 V
- Ganho de unidade estável
- Baixa tensão de deslocamento: 230μV (MÁX.)
- Faixa de temperatura operacional de -40°C a +85°C

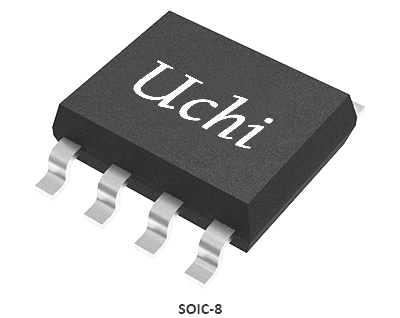

- Disponível em pacotes verdes SOT-23-5, SC70-5 e SOIC-8
Aplicativos
- Tags de pedágio
- Produtos vestíveis
- Medições de temperatura
- Sistemas alimentados por bateria
Aplicação Típica
Guia de seleção de produtos
| Amplificadores por pacote | Número da peça | Tipo de QI/Amp (μA) | Desligar | VCC(V) | Tipo GBP (kHz) | Tipo de taxa de variação (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | Tipo ENOISE @1kHz (nV/√Hz) | VOS máx. @25℃ (mV) | TC do tipo VOS (μV/℃) | Tipo IB (pA) | Tipo AVO (dB) | Tipo CMRR (dB) | Entrada trilho a trilho | Saída trilho a trilho | Pacote | Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8040-1 | 0,55 | Não | 1,4~5,5 | 11 | 4 | 5 | 180 | 0,23 | 1 | 10 | 120 | 92 | Sim | Sim |
SOT-23-5,SC70-5,SOIC-8
|
Corrente quiescente muito baixa, entrada e saída de trilho a trilho
|
| 2 | SGM8040-2 | 0,55 | Não | 1,4~5,5 | 11 | 4 | 5 | 180 | 0,23 | 1 | 10 | 120 | 92 | Sim | Sim |
TDFN-2×2-8L,SOIC-8
|
Corrente quiescente muito baixa, entrada e saída de trilho a trilho
|
| 1 | SGM8041 | 0,71 | Não | 1,4~5,5 | 14,5 | 3.3 | 3.4 | 135 | 2,5 | 2,5 | 1 | 93 | 84 | Sim | Sim |
SOT-23-5,SOIC-8,MSOP-8
|
Corrente quiescente muito baixa, entrada e saída de trilho a trilho
|
| 2 | SGM8042 | 0,67 | Não | 1,4~5,5 | 14,5 | 4.2 | 3.2 | 180 | 2,5 | 2,5 | 1 | 93 | 84 | Sim | Sim |
SOIC-8, MSOP-8
|
Corrente quiescente muito baixa, entrada e saída de trilho a trilho
|
| 4 | SGM8044 | 0,67 | Não | 1,4~5,5 | 15 | 3.4 | 3.2 | 190 | 2,5 | 2,5 | 1 | 93 | 83 | Sim | Sim |
SOIC-14,TSSOP-14,TQFN-3×3-16L
|
Corrente quiescente muito baixa, entrada e saída de trilho a trilho
|
| 1 | SGM8045 | 0,71 | Não | 1,4~5,5 | 100 | 16 | 3.2 | 160 | 2,5 | 2,5 | 1 | 93 | 84 | Sim | Sim |
SOT-23-5,SOIC-8,MSOP-8
|
Estável para ganho de 10, 100kHz, I muito baixoP, RRIO
|
| 2 | SGM8046 | 0,67 | Não | 1,4~5,5 | 100 | 14,5 | 3 | 190 | 2,5 | 2,5 | 1 | 92 | 82 | Sim | Sim |
SOIC-8, MSOP-8
|
Estável para ganho de 10, 100kHz, I muito baixoP, RRIO
|
| 4 | SGM8048 | 0,69 | Não | 1,4~5,5 | 100 | 14,5 | 3.5 | 205 | 2,5 | 2,5 | 1 | 92 | 83 | Sim | Sim |
SOIC-14,TSSOP-14
|
Estável para ganho de 10, 100kHz, I muito baixoP, RRIO
|
| 1 | SGM8141 | 0,38 | Não | 1,4~5,5 | 5 | 1,5 | 4.9 | 125 | 2,5 | 2 | 1 | 90 | 80 | Sim | Sim |
SOT-23-5,SOIC-8,MSOP-8
|
Corrente quiescente ultrabaixa, entrada e saída de trilho a trilho
|
| 2 | SGM8142 | 0,35 | Não | 1,4~5,5 | 5 | 1.6 | 4 | 130 | 2,5 | 2 | 1 | 93 | 83 | Sim | Sim |
SOIC-8, MSOP-8
|
Corrente quiescente ultrabaixa, entrada e saída de trilho a trilho
|
Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Esta solução demonstra aplicações de circuitos integrados para smartwatches e dispositivos vestíveis. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
