Circuito Integrado CI de Amplificadores Operacionais de Saída Rail-to-Rail de Alta Tensão
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM8271/8272/8274 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Tensão de fornecimento: | 40V | Escala entrada da tensão de modo comum: | (-VS) - 0,1V a (+VS) - 1,5V |
|---|---|---|---|
| Faixa de tensão de entrada/saída: | (-VS) - 0,3V a (+VS) + 0,3V | Tensão entrada diferencial: | 1,5V |
| TEMPERATURA DE JUNÇÃO: | +150℃ | Faixa de temperatura de armazenamento: | -65℃ a +150℃ |
| Temperatura da ligação (soldar, 10s): | +260℃ | HBM: | 4000V |
| MM (SGM8271/2): | 150 V | Milímetro (SGM8274): | 300V |
| Faixa de temperatura operacional: | -40 ℃ a +85 ℃ | ||
| Destacar: | amplificadores operacionais de alta tensão,CI de amplificador operacional de alta tensão,amplificador operacional rail-to-rail de alta tensão |
||
Descrição de produto
IC de circuito integrado de amplificadores operacionais Rail-to-RailOutput de alta tensão

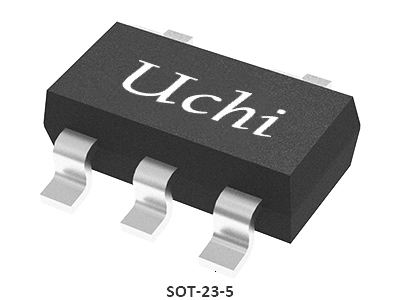

O SGM8271 (simples), SGM8272 (dual) e SGM8274 (quádruplo) são amplificadores operacionais de alta tensão, que podem operar com fonte única de 4,5 V a 36 V ou fontes de alimentação duplas de ± 2,25 V a ± 18 V. Eles fornecem uma ampla faixa de tensão de modo comum de entrada e oscilação de tensão de saída trilho a trilho. O SGM8271 / 2/4 fornece alta taxa de variação, baixo deslocamento, desvio e corrente de polarização. O SGM8271 está disponível em pacotes verdes SOT-23-5, MSOP-8 e SOIC-8. O SGM8272 está disponível nos pacotes Green SOIC-8 e MSOP-8. O SGM8274 está disponível nos pacotes Green SOIC-14 e TSSOP-14. Eles são especificados na faixa estendida de temperatura de -40°C a +125°C.
Principais recursos
• Saída Ferroviária
• Ampla faixa de tensão de modo comum de entrada
• Baixa tensão de deslocamento: 3mV (MÁX.)
• Baixa corrente de polarização de entrada
• Baixa corrente de compensação de entrada
• Baixa corrente quiescente: 150µA/Amplificador
• Proteção contra curto-circuito de saída • Alta impedância de entrada
• Alta taxa de variação: 7V/µs
• Embalagens Pequenas:SGM8271 Disponível em Pacotes Verdes SOT-23-5, MSOP-8 e SOIC-8SGM8272 Disponível em Pacotes Verdes MSOP-8 e SOIC-8SGM8274 Disponível em Pacotes Verdes TSSOP-14 e SOIC-14
Aplicativos
Sensor de alta impedância
Instrumentação de Precisão
Amplificador de fotodiodo
Filtro de loop bloqueado por fase
Áudio profissional de última geração
Médico
COMEU
Amplificador de saída DAC
Instrumentação de Precisão
Amplificador de fotodiodo
Filtro de loop bloqueado por fase
Áudio profissional de última geração
Médico
COMEU
Amplificador de saída DAC

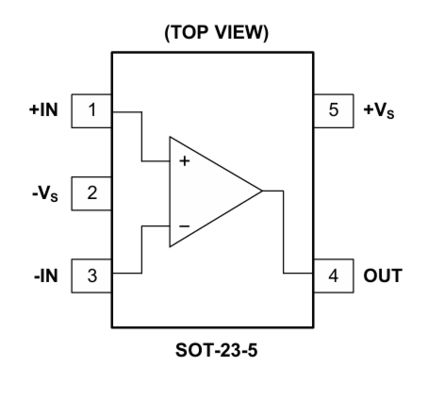

Configurações de pinos
Guia de seleção de produtos
| Amplificadores por pacote | Número da peça | Tipo de QI/Amp (μA) | Desligar | VCC(V) | Tipo GBP (kHz) | Tipo de taxa de variação (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | Tipo ENOISE @1kHz (nV/√Hz) | VOS máx. @25℃ (mV) | TC do tipo VOS (μV/℃) | Tipo IB (pA) | Tipo AVO (dB) | Tipo CMRR (dB) | Entrada trilho a trilho | Saída trilho a trilho | Pacote | Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | Não | 4,5~36 | 1.4 | 7.000 | 43 | 3 | 3 | 20 | 100 | 95 | Não | Sim |
SOT-23-5,SOIC-8,MSOP-8
|
1,4 MHz, 7 V/μs, Baixa Potência, Saída Rail-to-Rail
|
|
| 2 | SGM8272 | 150 | Não | 4,5~36 | 1.4 | 7.000 | 43 | 3 | 3 | 20 | 100 | 95 | Não | Sim |
SOIC-8, MSOP-8
|
1,4 MHz, 7 V/μs, Baixa Potência, Saída Rail-to-Rail
|
|
| 4 | SGM8274 | 150 | Não | 4,5~36 | 1.4 | 7.000 | 43 | 3 | 3 | 20 | 100 | 95 | Não | Sim |
SOIC-14,TSSOP-14
|
1,4 MHz, 7 V/μs, Baixa Potência, Saída Rail-to-Rail
|
|
| 1 | SGM8521 | 5.5 | Não | 2,1~5,5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Sim | Sim |
SOT-23-5,SOIC-8
|
Corrente de polarização baixa, micropotência, entrada e saída trilho a trilho
|
|
| 2 | SGM8522 | 5.5 | Não | 2,1~5,5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Sim | Sim |
SOIC-8, MSOP-8
|
Corrente de polarização baixa, micropotência, entrada e saída trilho a trilho
|
|
| 4 | SGM8524 | 5.5 | Não | 2,1~5,5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Sim | Sim |
SOIC-14,TSSOP-14
|
Corrente de polarização baixa, micropotência, entrada e saída trilho a trilho
|
|
| 1 | SGM8531 | 18 | Não | 2,1~5,5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Sim | Sim |
SOT-23-5,SOIC-8
|
Corrente de polarização baixa, micropotência, entrada e saída trilho a trilho
|
|
| 2 | SGM8532 | 18 | Não | 2,1~5,5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Sim | Sim |
SOIC-8, MSOP-8
|
Corrente de polarização baixa, micropotência, entrada e saída trilho a trilho
|
|
| 4 | SGM8534 | 18 | Não | 2,1~5,5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Sim | Sim |
SOIC-14,TSSOP-14
|
Corrente de polarização baixa, micropotência, entrada e saída trilho a trilho
|
|
| 1 | SGM8535 | 80 | Não | 1,8~5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Não | Sim |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
1,5 MHz, 1,8 V, ganho de unidade estável, saída trilho a trilho
|
|
| 2 | SGM8536 | 80 | Não | 1,8~5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Não | Sim |
SOIC-8, MSOP-8
|
1,5 MHz, 1,8 V, ganho de unidade estável, saída trilho a trilho
|
|
| 1 | SGM8537 | 80 | Sim | 1,8~5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Não | Sim |
SOT-23-6,SOIC-8,MSOP-8
|
1,5 MHz, 1,8 V, ganho de unidade estável, saída trilho a trilho
|
|
| 4 | SGM8538 | 80 | Não | 1,8~5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Não | Sim |
SOIC-14,TSSOP-14
|
1,5 MHz, 1,8 V, ganho de unidade estável, saída trilho a trilho
|
|
| 1 | SGM8541 | 46 | Não | 2,1~5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Sim | Sim |
SOT-23-5,SOIC-8,SC70-5
|
Corrente de entrada Pico Amp, Micro Power, entrada e saída Rail-to-Rail
|
|
| 2 | SGM8542 | 46 | Não | 2,1~5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Sim | Sim |
SOIC-8,MSOP-8,TSSOP-8
|
Corrente de entrada Pico Amp, Micro Power, entrada e saída Rail-to-Rail
|
|
| 1 | SGM8543 | 48 | Sim | 2,1~5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Sim | Sim |
SOT-23-6,SOIC-8
|
Corrente de entrada Pico Amp, Micro Power, entrada e saída Rail-to-Rail
|
|
| 4 | SGM8544 | 46 | Não | 2,1~5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Sim | Sim |
SOIC-14,TSSOP-14
|
Corrente de entrada Pico Amp, Micro Power, entrada e saída Rail-to-Rail
|
|
| 1 | SGM8545 | 48 | Não | 2,1~5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Sim | Sim |
SOT-23-5
|
Corrente de entrada Pico Amp, Micro Power, entrada e saída Rail-to-Rail
|
Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Esta solução demonstra a aplicação de circuitos integrados na área médica – monitores. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
