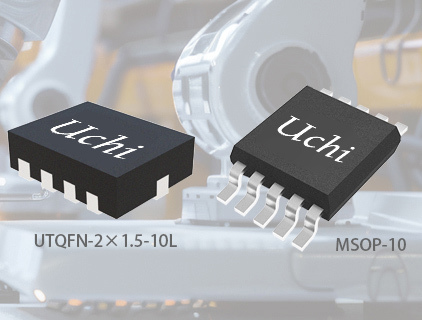

8 Canais, Conversor Digital-para-Analógico de 8 bits com Circuito Integrado IC de Amplificador Operacional de Saída
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM5347-8 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| VCC: | -0,3V a 6,5V | Escala de tensão entrada, VIN: | -0,3 V a VCC + 0,3 V |
|---|---|---|---|
| SOIC-16: | 90℃/W | TSSOP-16: | 120℃/W |
| TEMPERATURA DE JUNÇÃO: | +150℃ | Faixa de temperatura de armazenamento: | -65℃ a +150℃ |
| Temperatura da ligação (soldar, 10s): | +260℃ | HBM: | 4000V |
| MDL: | 1000V | ||
Descrição de produto
8 canais, conversor digital para analógico de 8 bits com circuito integrado de amplificador operacional de saída IC
O SGM5347-8 possui 8 canais de conversor digital-analógico (DAC) de 8 bits com amplificadores de saída. O amplificador de saída fornece capacidade de acionamento de alta corrente. Os dados digitais são inseridos através de um barramento de link serial. Apenas três linhas de controle são necessárias e conexões em cascata podem ser usadas. O SGM5347-8 fornece capacidade de ligação em série, que pode atualizar vários SGM5347-8s simultaneamente usando uma única interface serial. O SGM5347-8 está disponível em pacotes Green SOIC-16 e TSSOP-16. Ele opera em uma faixa de temperatura ambiente de -40°C a +125°C.
Principais recursos
● Baixo consumo de energia (0,5mW/CH)
● Integração de 8 canais de DAC de 8 bits
● Amplificador de saída analógica integrado: Corrente de dissipador/fonte com controle de corrente curta
● Operação em cadeia
● Atualização de saídas de 8 canais simultaneamente
● Função de desligamento de canal independente 0,6μA (TYP) ICC para modo de desligamento
● A faixa de conversão D/A pode ser definida de forma independente, separando a fonte de alimentação para interface MCU e amplificador operacional e a fonte de alimentação para DAC
● Capaz de ser controlado diretamente por um MCU de 3V
● Reinicialização na inicialização: Redefinição da saída para GND
● Entrada de dados seriais: operação de até 2,5 MHz
● Faixa de tensão da fonte de alimentação: 2,8 V a 5,5 V

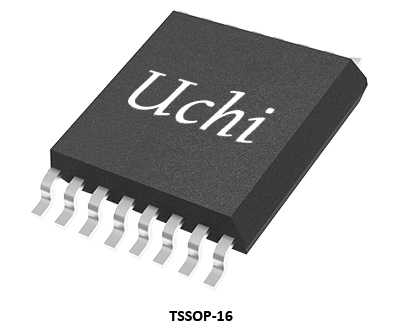

● Disponível nos pacotes Green SOIC-16 e TSSOP-16
Aplicativos
Sensor de alta impedância
Instrumentação de Precisão
Amplificador de fotodiodo
Filtro de loop bloqueado por fase
Áudio profissional de última geração
Médico
COMEU
Amplificador de saída DAC
Instrumentação de Precisão
Amplificador de fotodiodo
Filtro de loop bloqueado por fase
Áudio profissional de última geração
Médico
COMEU
Amplificador de saída DAC
Configurações de pinos
Guia de seleção de produtos
| Número da peça |
Resolução
(Bits)
|
Taxa de atualização
(SPS)
|
Saída
Canais |
Tensão de saída
Faixa
(V)
|
Referência
|
VDD
(V)
|
INL
(LSB)
|
DN
(LSB) |
Erro de deslocamento
(mV)
|
Erro de ganho
(% do FSR)
|
Ganhe deriva
(ppm/℃)
|
Tempo de acomodação de saída
(μe)
|
Operando
EUP
(μUM)
|
Desligar
EUP
(μUM)
|
Operando
Temperatura
Faixa (℃)
|
Pacote
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90 mil | 8 |
0~VREFERÊNCIA
|
Externo
|
2,8~5,5 | 0,2 | 0,02 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
SOIC-16,TSSOP-16
|
8 canais, DAC de 8 bits com amplificador operacional de saída
|
| SGM5347-10 | 10 | 83 mil | 8 |
0~VREFERÊNCIA
|
Externo
|
2,8~5,5 | 0,8 | 0,08 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
SOIC-16,TSSOP-16
|
8 canais, DAC de 10 bits com amplificador operacional de saída
|
| SGM5347-12 | 12 | 77 mil | 8 |
0~VREFERÊNCIA
|
Externo
|
2,8~5,5 | 3 | 0,3 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
SOIC-16,TSSOP-16
|
8 canais, DAC de 12 bits com amplificador operacional de saída
|
| SGM5348-8 | 8 | 200 mil | 8 |
0~VREFERÊNCIA
|
Externo
|
2,8~5,5 | 0,2 | 0,02 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
TSSOP-16
|
8 canais, DAC de 8 bits com amplificador operacional de saída
|
| SGM5348-10 | 10 | 200 mil | 8 |
0~VREFERÊNCIA
|
Externo
|
2,8~5,5 | 0,8 | 0,08 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
TSSOP-16
|
8 canais, DAC de 10 bits com amplificador operacional de saída
|
| SGM5348-12 | 12 | 140 mil | 8 |
0~VREFERÊNCIA
|
Externo
|
2,8~5,5 | 3 | 0,3 | 3 | 0,1 | 2 | 7 | 500 | 0,6 |
-40 a +125
|
TSSOP-16,TQFN-3×3-16L
|
8 canais, DAC de 12 bits com amplificador operacional de saída
|
| SGM5349-16 | 16 | 140 mil | 8 |
0~VREFERÊNCIA
|
Externo
|
2,7~5,5 | 8 | 0,4 | 1,5 | 0,1 | 2 | 5 | 800 | 1 |
-40 a +125
|
TSSOP-16,TQFN-4×4-16L
|
8 canais, 16 bits, interface SPI, DAC de saída de tensão
|
| SGM5351-16 | 16 | 140 mil | 1 |
0~VREFERÊNCIA
|
Externo
|
2,7~5,5 | 8 | 0,4 | 1,5 | 0,1 | 2 | 5 | 140 | 0,5 |
-40 a +125
|
MSOP-8
|
DAC de saída de tensão, 16 bits, ultra-baixo Glitch
|
| SGM5352-16 | 16 | 140 mil | 4 |
0~VREF
|
Externo
|
2,7~5,5 | 6 | 0,5 | 1,5 | 0,01 | 2 | 10 | 450 | 0,45 |
-40 a +125
|
WLCSP-1,64×1,62-16B,TSSOP-16
|
DAC de saída de tensão de 16 bits, 4 canais
|
| SGM5353-16 | 16 | 700 mil | 1 |
0~VREFERÊNCIA- 1LSB
|
Externo
|
2,7~5,5 | 0,15 | 0,3 | 0,015 | 0,0012 | 0,04 | 1,5 | 78 |
-40 a +125
|
SOIC-8,TDFN-3×3-8L
|
DAC de 16 bits, entrada serial, saída de tensão
|
|
| SGM5355-16 | 16 | 140 mil | 1 |
0~VREFERÊNCIA
|
Externo
|
2,7~5,5 | 6 | 0,5 | 1,5 | 0,05 | 2 | 10 | 108 | 0,45 |
-40 a +125
|
WLCSP-0,82×1,22-6B,MSOP-8
|
16 bits, eu2Interface C, DAC de saída de tensão
|
| SGM71612R8 | 16 | 140 mil | 8 |
0~VCC
|
Interno/Externo
|
2,7~5,5 | 1,8 | <1 | 0,7 | <0,4 | 1,5 | 5 | 800 | 0,45 |
-40 a +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2,6×2,6-16B
|
8 canais, 16 bits, interface SPI, DAC de saída de tensão
|
Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Esta solução demonstra a aplicação de circuitos integrados em laptops e computadores desktop. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
