IC de circuito integrado de referência programável de precisão
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM431 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Tensão catódica (1), VKA: | 40V | SOIC-8, θJA: | 126°C/W |
|---|---|---|---|
| SOT-23, θJA: | 245℃/W | SOT-23-5, θJA: | 210°C/W |
| SOT-89-3,θJA: | 71℃/W | SC70-6,θJA: | 210°C/W |
| TEMPERATURA DE JUNÇÃO: | +150℃ | Faixa de temperatura de armazenamento: | -65℃ a +150℃ |
| Temperatura da ligação (soldar, 10s): | +260℃ | HBM: | 4000V |
| MDL: | 1000V | ||
Descrição de produto
IC de circuito integrado de referência programável de precisão

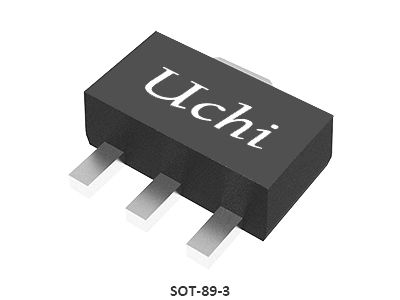

O SGM431x é uma referência de tensão de derivação de precisão programável que pode ser utilizada em muitas aplicações.É um dispositivo de saída ajustável de três terminais que pode manter-se estável sob todas as cargas capacitivas.Requer duas resistências externas em aplicação para ajustar a tensão de saída a qualquer valor entre VREF e 36VTodas as versões têm uma corrente de funcionamento máxima de 100 mA. O SGM431x apresenta baixa impedância dinâmica, baixo ruído,e coeficiente de baixa temperatura para garantir uma tensão de saída estabilizável numa ampla gama de temperaturas e correntes de funcionamentoEstes elevados desempenhos tornam-no muito adequado para múltiplas aplicações, tais como componentes de áudio de precisão e fontes de alimentação de comutação flyback.SOT-89-3O SGM431B está disponível nos pacotes verde SOIC-8, SOT-23, SOT-89-3 e SOT-23-5
Características fundamentais
● Tensão de saída ajustável: VREF a 36 V
● Capacidade de corrente de sumidouro: 1mA a 100mA
● Tolerância de tensão de referência a +25°C:
SGM431: 1% (Grade padrão)
SGM431B: 0,5% (Classe B)
● Impedância de saída: 0,1Ω (TYP)
● Desvio de temperatura: 5mV (TYP)
● Alta estabilidade sob carga
● Baixo ruído de saída
● Faixa de temperatura de funcionamento de -40°C a +125°C

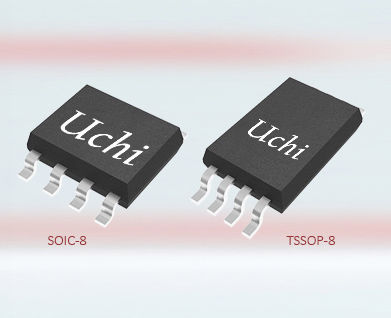

● O SGM431 está disponível nos pacotes verde SOIC-8, SOT-23, SOT-89-3, SOT-23-5 e SC70-6.
● O SGM431B está disponível nos pacotes verde SOIC-8, SOT-23, SOT-89-3 e SOT-23-5
Aplicações
Equipamento portátil alimentado por bateria
Monitorização da tensão
Fontes de alimentação de comutação de retroalimentação
Instrumentação
Ensaios de produtos
Componentes de áudio de precisão
Monitorização da tensão
Fontes de alimentação de comutação de retroalimentação
Instrumentação
Ensaios de produtos
Componentes de áudio de precisão
Aplicação típica
Configurações de pin
Configurações de pin
Guia de selecção de produtos
| Número da parte |
Vo
(V)
|
Referência Voltagem
|
Precisão inicial
|
VO Ad
Min (V)
|
VO Adj
Max (V)
|
IZ para regulamentação
Min (μA)
|
Temperatura
Coeficiente
Max (ppm/°C)
|
Funcionamento
Temperatura
Intervalo (°C)
|
IOUT/IKA
Max (mA)
|
Pacote
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | Adj. | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 a +125
|
100 |
SOIC-8, SOT-23, SOT-89-3, SOT-23-5, SC70-6
|
Regulador de derivação de precisão ajustável
|
| SGM431VB | 1.24 | Adj. | 0.5 | 1.24 | 18 | 65 |
-40 a +125
|
70 |
SOT-23
|
Regulador de derivação de precisão ajustável
|
|
| SGM432 | 2.5 | Adj. | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 a +125
|
100 |
SOT-89-3,SOT-23,SOT-23-5
|
Regulador de derivação de precisão ajustável
|
| SGM4025 | 1.25,2.048 |
Fixado
|
0.1 | 230† | 30 |
-40 a +125
|
10 |
UTQFN-1.5×1.5-8L
|
30 ppm/°C, 230μA, referência de tensão CMOS
|
||
| SGM4027 | 2.048,2.5 |
Fixado
|
0.1 | 245† | 35 |
-40 a +125
|
10 |
SOT-23
|
35 ppm/°C, 245μA, referência de tensão CMOS
|
||
| SGM4029 | 2.5,3.0,4.096 |
Fixado
|
0.1 | 1450† | 10 |
-40 a +125
|
10 |
SOIC-8
|
Baixo ruído, baixa deriva, tensão de referência de precisão
|
||
| SGM4040B |
2.5 |
Fixado
|
0.2 | 48 |
20†
|
-40 a +125
|
15† |
SOT-23
|
Micro-potência, tensão de referência de derivação de precisão
|
||
| SGM4051C | 1.2Adj. |
Fixado, Adj.
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 a +125
|
12† |
SC70-5, SOT-23
|
Micro-potência, tensão de referência de derivação de precisão
|
Nota: † Valores típicos @ 25°C
Os circuitos integrados (ICs) servem como a base da eletrônica moderna, oferecendo pequeno tamanho, baixo consumo de energia, alto desempenho e alta confiabilidade.São amplamente utilizadas em eletrónica de consumo, aplicações industriais, comunicações, eletrónica automóvel, equipamento médico e sistemas aeroespaciais/defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para automação industrial, novas energias, automóveis, comunicações, computação,Aplicações em electrónica de consumo e equipamento médico.
Esta solução demonstra a aplicação de circuitos integrados na placa de alimentação RF da estação base.
