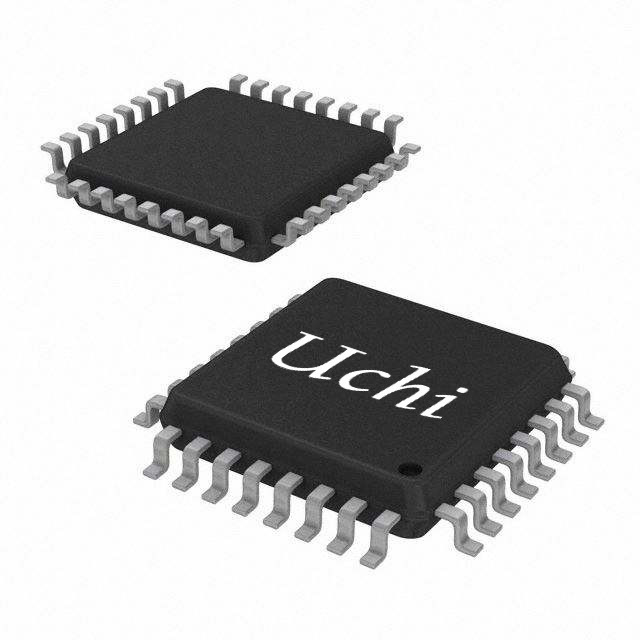

Driver de linha sem capacitores de 2Vrms a 3Vrms com ganho ajustável Circuito Integrado IC
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM8902 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Tensão de fornecimento: | -0.3V a 6V | Tensão de entrada: | VSS - 0,3 V a VDD + 0,3 V |
|---|---|---|---|
| Impedância Mínima de Carga (RL): | 600Ω | EN à terra: | -0.3V a VDD + 0.3V |
| TEMPERATURA DE JUNÇÃO: | +150℃ | Faixa de temperatura de armazenamento: | -65℃ a +150℃ |
| Temperatura da ligação (soldar, 10s): | +260℃ | HBM: | 4000V |
| MDL: | 1000V | mm: | 300V |
| Destacar: | CI driver de linha de 2Vrms a 3Vrms,circuito integrado com ganho ajustável,driver de linha MOSFET de alta potência |
||
Descrição de produto
2Vrms sem tampa à linha 3Vrms motorista com circuito integrado IC de ganho ajustável
O SGM8902 é um driver de linha estéreo pop/click de 2Vrms a 3Vrms. O dispositivo é ideal para aplicações de fornecimento único. O design sem tampa pode eliminar capacitores de bloqueio de CC de saída para menor contagem de componentes e baixo custo. O SGM8902 possui entradas diferenciais e é capaz de acionar 2 Vrms em uma carga de 2,5 kΩ com tensão de alimentação de 3,3 V. O controle de desligamento integrado também ajuda no controle liga/desliga sem pop/clique. O ganho pode ser definido pelos usuários de ± 1 V/V a ± 10 V/V através de resistores de ajuste de ganho externos que também permitem a implementação de um filtro passa-baixa de 2ª ordem para complementar os conversores SOC e DAC. O SGM8902 não requer fonte de alimentação. Uma bomba de carga integrada gera um trilho de alimentação negativo de saída de 2 Vrms que fornece um deslocamento de solo limpo e sem pop/click. O SGM8902 está disponível em um pacote Green TSSOP-14. Opera em uma faixa de temperatura ambiente de -40°C a +85°C
Principais recursos
● Faixa de tensão de alimentação: 3V a 5,5V
● Tensão de saída em carga de 2,5kΩ
2Vrms em tensão de alimentação de 3,3V
3Vrms com tensão de alimentação de 5V
● Estrutura sem tampa
Sem pop/clique
Elimina capacitores de bloqueio CC de saída
Fornece resposta de frequência plana
● Entradas Diferenciais
● Baixo ruído e THD
SNR = 114dB (TYP)
VN = 5,5μVrms (TYP)
THD+N = 0,001% (f = 1kHz)
● Faixa de temperatura operacional de -40°C a +85°C

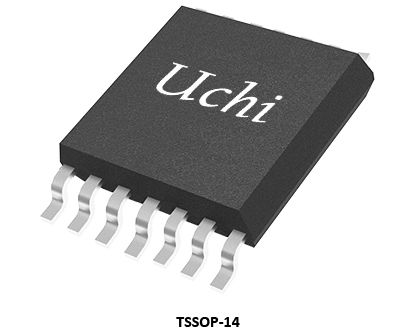

● Disponível em pacote verde TSSOP-14
Aplicativos
TV LCD
Decodificador
Cinema em casa
Leitores de DVD Blue-Ray
Decodificador
Cinema em casa
Leitores de DVD Blue-Ray
Circuito de Operação Típico
Configurações de pinos
Configurações de pinos
Guia de seleção de produtos
| Número da peça | Tensão de saída
RL = 2,5kΩ
THD = 1%, VCC = 5,0V
|
Tensão de saída
RL = 2,5kΩ
THD = 1%, VCC = 3,3V
|
Estéreo
ou
Mono
|
Vcc
(V)
|
Diferencial
Entrada
|
Desligar
Lógica
|
Desligar
Atual
(μA)
|
Clique-Pop
Supressão
|
Pacote
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3,05 Vms | 2,05Vms | Estéreo | 3,0~5,5 | Sim |
Ativo Baixo
|
130 | Sim |
TSSOP-14
|
600AhDriver de linha de áudio
|
| SGM8903 | 3,05Vms | 2,05Vms | Estéreo | 3,0~5,5 | Sim | Ativo Baixo | 130 | Sim |
TSSOP-14
|
600AhDriver de linha de áudio com função UVP
|
| SGM8904 | 3,05Vms | 2,05Vms | Estéreo | 3,0~5,5 | Não | Ativo Baixo | 130 | Sim |
MSOP-10
|
600AhDriver de linha de áudio com função UVP
|
| SGM8905 | 3,05 Vms | 2,05Vms | Estéreo | 3,0~5,5 | Não | Ativo Baixo | 130 | Sim |
MSOP-10 (Pad Exposto)
|
600AhDriver de linha de áudio com função UVP |
| SGM8909 | 3,05Vms† | 2,05Vms† | Estéreo | 3,0~5,5 | Não | Ativo Baixo | 3400 | Sim | TSSOP-14 |
Driver de linha de áudio com controle de tempo para ligar/desligar
|
| SGM89000 | 2,05Vms | Estéreo | 3,0~5,5 | Sim | Ativo Baixo | 130 | Sim | TSSOP-14 | 600AhDriver de linha de áudio com função UVP | |
| SGM89111 | 3,05Vms | 2,05Vms | Estéreo | 3,0~5,5 | Sim | Ativo Baixo | Sim | TSSOP-20 |
Driver de linha de áudio com driver de vídeo
|
|
| SGM89112 | 3,05Vms | 2,05Vms | Estéreo | 3,0~5,5 | Não | Ativo Baixo | Sim | TSSOP-16 | Driver de linha de áudio com driver de vídeo |
Nota: †Reu= 600Ω
Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Esta solução demonstra a aplicação de circuitos integrados em laptops e computadores desktop. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
