Matriz de comutação de vídeo de 12 entradas e 9 saídas com drivers de saída, fixação de entrada e circuitos de polarização integrados IC
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM6501 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Faixa de tensão de alimentação (CC): | -0.3V a 6V | Faixa de tensão de entrada/saída analógica e digital: | -0,3 V a VCC + 0,3 V |
|---|---|---|---|
| Corrente de saída pelo canal: | 40 mA (máximo) | TEMPERATURA DE JUNÇÃO: | +150℃ |
| Faixa de temperatura de armazenamento: | -65℃ a +150℃ | Temperatura da ligação (soldar, 10s): | +260℃ |
| HBM (SSOP-28): | 8 000 V | HBM (TSSOP-28): | 7000 V |
| MDL: | 2000v | mm: | 400V |
| Destacar: | CI de matriz de comutação de vídeo de 12 entradas,Comutador de vídeo de 9 saídas com drivers,circuito integrado com circuitos de polarização |
||
Descrição de produto
Matriz de switch de vídeo de 12 entradas e 9 saídas com drivers de saída, braçadeira de entrada e circuito integrado de circuito de polarização IC
O SGM6501 é uma matriz de comutação de vídeo que possui 12 canais de entrada e 9 canais de saída. A arquitetura permite que qualquer uma das 12 entradas seja roteada para qualquer uma das 9 saídas e suporta comutação de uma entrada para uma saída ou de uma entrada para mais saídas. O mapa de roteamento é configurado pela interface serial compatível com I2C. O SGM6501 possui a função de grampo de entrada e circuito de polarização, o grampo de entrada ou modo de polarização é selecionável através da interface I2C. O grampo integrado é suportado por cada entrada. A função é definir o nível de sincronização da saída de vídeo para aproximadamente 600mV. Se o sinal de sincronização (Chroma, Pb, Pr) estiver ausente, a entrada será polarizada em aproximadamente 1,3 V, que é o centro da faixa de tensão de entrada. O SGM6501 está disponível nos pacotes Green SSOP-28 e TSSOP-28. Ele opera em uma faixa de temperatura ambiente de -40°C a +85°C.
Principais recursos
● Faixa de tensão de alimentação única: 3,1 V a 5,5 V
● Matriz de comutação de ponto cruzado 12 × 9
● Suporta vídeo de definição padrão (SD), ProgressiveScan (PS) e alta definição (HD)
● Largura de banda de -3dB: 84MHz
● Crosstalk baixo: -74dB a 1MHz
● Opções de ganho programáveis: 6dB, 7dB, 8dB ou 9dB
● Circuito de polarização de entrada e função de fixação de entrada
● Suporta interface serial I2C
● Drivers de saída de 75Ω com carga dupla
● Entradas e saídas acopladas CA ou CC

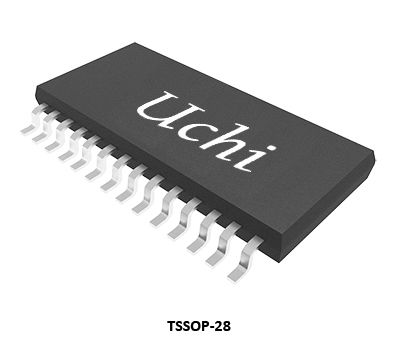

● Disponível nos pacotes Green SSOP-28 e TSSOP-28
Aplicativos
Segurança e Vigilância
TV e HDTV
Sistema de entretenimento automotivo
Centros de mídia
Roteamento de vídeo
Decodificadores de cabo e satélite
TV e HDTV
Sistema de entretenimento automotivo
Centros de mídia
Roteamento de vídeo
Decodificadores de cabo e satélite
Configurações de pinos e descrição de pinos
Guia de seleção de produtos
| Número da peça | Tipo |
Vcc
(V)
|
Largura de banda
@-3dB
(MHz)
|
Controlar
Interface
|
RONY
(Ω)
|
RONY
Planicidade
(Ω)
|
CON
(PF)
|
COFF
CS/CD
(PF)
|
Conversa cruzada
Tipo
(db)
|
Injeção de Carga
Tipo
(PC)
|
Pacote
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12x9 | 3,1~5,5 | 84 |
EU2C |
-74 |
SSOP-28,TSSOP-28
|
12×9, tamponado
|
|||||
| SGM6502 | 8×6 | 3,1~5,5 | 88 |
EU2C |
-77 |
TSSOP-24
|
8×6, tamponado
|
|||||
| SGM6503 | 1,8~5,5 | 400 |
E/S |
3,5/0,45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
Troca I/F do SIM
|
|||
| SGM6504 | (2:2)×4 | 1,8~5,5 | 400 | E/S | 12 | 3.5 | 12 | -80 | 2,5 |
TQFN-3×3-20L
|
4-2:2, Troca Passiva
|
|
| SGM6505 | (1:2)×6 | 2~5 | 450 | E/S | 8,5 | 4,5 | 15 | 4/9 | -55 | 1.2 |
TSSOP-24,TQFN-4×4-24L
|
Multiplexador 1:2 de seis canais
|
| SGM6510 | 16×4 | 2,7~5,5 | 120 | EU2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, Passivo
|
|
| SGM6511 | 16x8 | 2,7~5,5 | 120 | EU2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, Passivo
|
|
| SGM6512 | 1:16 | 3,3~13,2 | 80 | E/S | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, Multiplexador
|
| SGM6513 | (1:8)×2 | 3,3~13,2 | 135 | E/S | 24 | 12 | 50 | 36/08 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
Duplo 1:8, Multiplexador
|
| SGM6514 | 16x8 | 2,7~5,5 | 250 | EU2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Alta Velocidade, 16×8, Passivo, I2Interface C
|
|
| SGM6515 | 1:8 | 3,3~13,2 | 80 | E/S | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8, Multiplexador
|
| SGM6516 | 16×8 | 4,5~13,2 | 45 | E/S | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8, Passivo
|
||
| SGM65231 | SPST×8 | 2,3~3,6 | 500 | E/S | 4,5 | 17.2 | 13,5 |
TQFN-4,5×3,5-20L,TSSOP-20
|
SPST de 8 bits, baixa tensão e switch de barramento de alta largura de banda
|
|||
| SGM65232 | (1:2)×32 | 3,3~5 | 100 | E/S | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
Multiplexador de barramento 2:1 de alta velocidade e 32 bits
|
||
| SGM6533 | (1:3)×3 | 2,5~5,5 | 350 | E/S | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
Multiplexador 3-1:3 de alta velocidade
|
||||
| SGM7220 | Tipo C | 2,7~5 | E/S,EU2C |
UTQFN-1,6×1,6-12L
|
Configuração USB Type-C, lógica de canal e controle de porta
|
|||||||
| SGM7232 | (1:3)×2 | 2,7~4,3 | 380/400 | E/S | 4/9 | 18 | 7 | -90 |
UTQFN-2,2×1,4-12L
|
Multiplexador 2-1:3 de alta velocidade
|
||
| SGM7300A/B | 2:1 | 3,0~3,6 | 9000/12000 | E/S | 5 | 1,5 |
TLGA-2,5×4,5-20L
|
3,3 V, diferencial de 2 canais, switches multiplexadores/desmultiplexadores 2:1
|

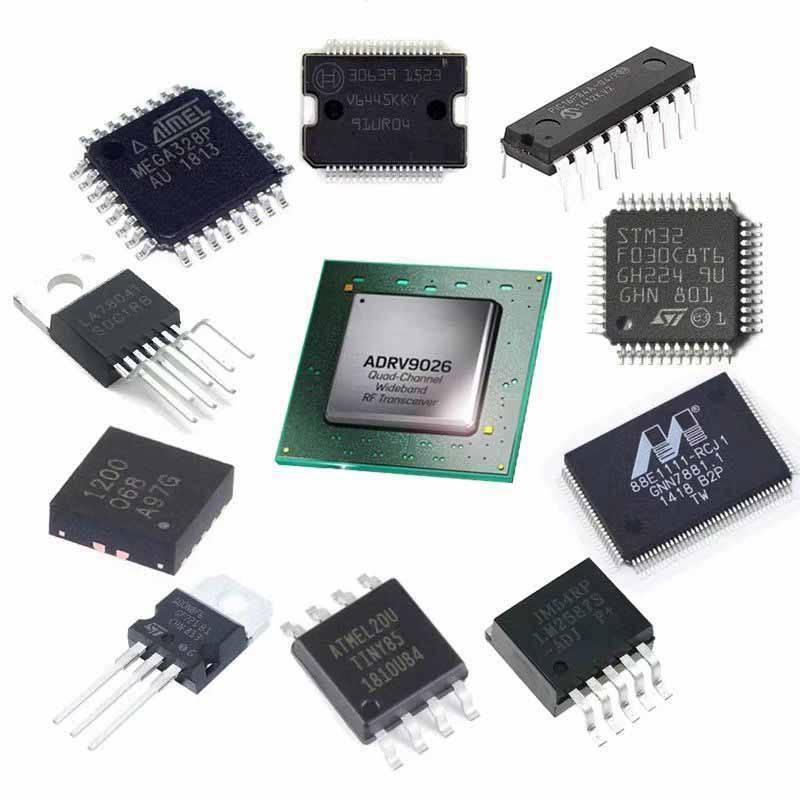

Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Esta solução demonstra a aplicação de circuitos integrados em sistemas de servidores. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
