ICs lógicos 1-bit bidireccional Voltage-LevelTranslator com sensores de direção automática
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM4554 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Tensão de alimentação VCCA, VCCBRrange: | -0.3V a 6V | Faixa de tensão de entrada, VI(1): | -0.3V a 6V |
|---|---|---|---|
| Corrente entrada da braçadeira, IIK (VI < 0): | -50mA | Corrente de fixação de saída, IOK (VO < 0): | -50mA |
| Corrente de saída contínua, IO: | ±50mA | TEMPERATURA DE JUNÇÃO: | +150℃ |
| Faixa de temperatura de armazenamento: | -65℃ a +150℃ | Temperatura da ligação (soldar, 10s): | +260℃ |
| HBM: | 4000V | mm: | 400V |
| Destacar: | Transmissor bidirecional de nível de tensão de 1 bit,IC lógico de detecção automática da direcção,Transmissor de tensão MOSFET de alta potência |
||
Descrição de produto
CIs lógicos 1-Bit Bidirecional Voltage-LevelTranslator With Auto Direction Sensing
O SGM4554 é um tradutor de nível de tensão bidirecional, não inversor e de 1 bit que possui duas linhas de fonte de alimentação configuráveis independentes. As portas A e B rastreiam o fornecimento VCCA e o fornecimento VCCB respectivamente. A faixa de tensão de alimentação é de 1,2 V a 5,0 V para a porta A e de 1,65 V a 5,5 V para a porta B. O dispositivo fornece função de tradução bidirecional entre os diferentes nós de tensão (incluindo 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V e 5 V). O SGM4554 possui uma função de habilitação de saída (OE), que controla os estados de saída. Quando o OE fica baixo, todas as saídas entram no estado de alta impedância. O OE deve ser conectado ao GND por meio de um resistor pull-down, e o valor mínimo do resistor depende da capacidade da fonte de corrente do driver. O SGM4554 está disponível em pacotes Green UTDFN-1.45×1-6Land SC70-6. Ele opera em uma faixa de temperatura ambiente de -40°C a +85°C.
Principais recursos
● Faixa de tensão da fonte de alimentação (VCCA ≤ VCCB)
Porta A: 1,2 V a 5,0 V
Porta B: 1,65 V a 5,5 V
● Suporta isolamento VCCA ou VCCB
Quando VCCA ou VCCB está baixo, o dispositivo entra no modo de desligamento
● Circuito de entrada OE referenciado a VCCA
● Suporta função de desligamento parcial
● Suporta saída push-pull
● Baixo consumo de energia
● Faixa de temperatura operacional de -40°C a +85°C

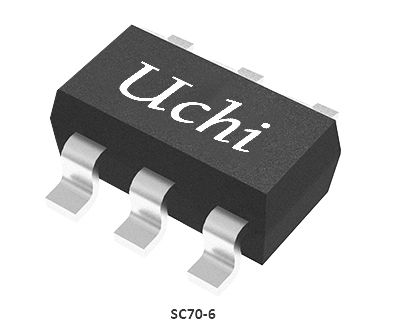

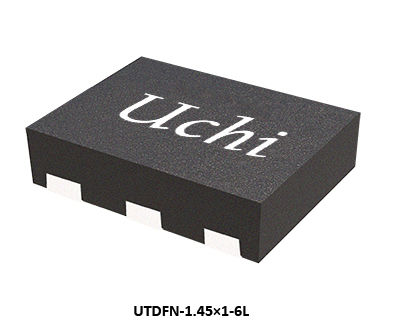

● Disponível nos pacotes Verde UTDFN-1,45×1-6L e SC70-6
Aplicativos
Receptor/transmissor assíncrono universal
E/S de uso geral (GPIO)
E/S de uso geral (GPIO)
Aplicação Típica
Configurações de pinos
AlfineteDescrição
Guia de seleção de produtos
|
Tradutores
por
Pacote
|
Número da peça |
Dados
Avaliar
(Mbps)
|
Vcc
(V)
|
VL
Faixa
(V)
|
VCCA
Faixa
(V)
|
VCCB
Faixa
(V)
|
Bidirecional
|
CCV
Desligar
Estado de E/S
|
Desligar ICC
Máx.
(μA)
|
Lógica
Saída
|
Pacote
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1,2~5,0 | 1,65~5,5 | Sim | Olá-Z | 10 | Empurrar-Puxar |
SC70-6,UTDFN-1,45×1-6L
|
Deslocador de nível GPIO
|
||
| 1 | SGM4555 | 2,7~5,5 | 1,4~5,5 | Sim | Baixo |
TQFN-2×2-12L,TQFN-3×3-16L
|
Interface do cartão
|
|||||
| 2 | SGM4556 | 100 | 1,2~5,0 | 1,65~5,5 | Sim | Olá-Z | 10 | Empurrar-Pul |
SOT-23-8,XTDFN-1,4×1-8L
|
Deslocador de nível GPIO
|
||
| 2 | SGM4558 | 2,7~5,5 | 1,4~5,5 | Sim | Baixo | 2 |
XTDFN-1,35×1-8L
|
Interface SIM/cartão inteligente
|
||||
| 1 | SGM4560 | 3,3~5,5 | 1,6~5,5 | Sim | Baixo | 8 |
TSSOP-14
|
Interface de cartão CA
|
||||
| 1 | SGM4561 | 5,0~5,5 | 1,6~5,5 | Sim | Baixo |
MSOP-10
|
Interface HDMI
|
|||||
| 4 | SGM4563 | 100 | 1,2~5,5 | 1,65~5,5 | Não | Olá-Z | 5 | Empurrar-Pul |
SOIC-14,UTQFN-1,8×1,8-12L
|
Barramento SPI ou interface UART
|
||
| 4 | SGM4564 | 100 | 1,2~5,5 | 1,65~5,5 | Sim | Olá-Z | 09/12 | Empurrar-Pul |
SOIC-14,UTQFN-1,8×1,8-12L,TQFN-2×2-12L
|
Deslocador de nível GPIO
|
||
| 1 | SGM4565 | 1,08~1,98 | 1,62~3,6 | Sim | Baixo | Dreno aberto |
UTQFN-1,8×1,4-10L,WLCSP-1,06×1,06-9B
|
Tradutor de nível de interface de cartão SIM
|
||||
| 6 | SGM4566 | 100 | 1,2~5,5 | 1,65~5,5 | Sim | Olá-Z | 09/12 | Empurrar-Pul |
TSSOP-16,TQFN-2,6×1,8-16L
|
Deslocador de nível GPIO
|
||
| 8 | SGM4568 | 100 | 1,2~5,5 | 1,65~5,5 | Sim | Olá-Z | 09/12 | Empurrar-Pul |
TSSOP-20,TQFN-3×3-20L
|
Deslocador de nível GPIO
|
||
| 4 | SGM4570Q | 24/2 | 1,65~3,6 | 2,3~5,5 | Sim | Olá-Z | Drenagem Aberta/Push-Pull |
TSSOP-14
|
Transceptor de tradução automotivo, de drenagem aberta e de alimentação dupla
|
|||
| 4 | SGM4573 | 24/2 | 1,65~3,6 | 2,3~5,5 | Sim | Olá-Z | Drenagem Aberta/Push-Pull |
TSSOP-14,TQFN-3,5×3,5-14AL
|
Transceptor de tradução de drenagem aberta e alimentação dupla
|
|||
| 4 | SGM4574 | 24/2 | 1,65~5,5 | 2,3~5,5 | Sim | Olá-Z | Dreno aberto/empurrar-puxar |
SOIC-14,UTQFN-1,8×1,8-12L,TQFN-2×2-12,TQFN-3,5×3,5-14AL
|
Deslocador de nível GPIO
|
|||
| 6 | SGM4576 | 24/2 | 1,65~5,5 | 2,3~5,5 | Sim | Olá-Z | Drenagem Aberta/Push-Pull |
TQFN-2,6×1,8-16L
|
Deslocador de nível GPIO
|
|||
| 8 | SGM4578 | 24/2 | 1,65~5,5 | 2,3~5,5 | Sim | Olá-Z | Dreno aberto/empurrar-puxar |
TSSOP-20,TQFN-3×3-20L
|
Deslocador de nível GPIO
|
|||
| 15 | SGM4590 | 2,5~5,5 | Não |
TQFN-4×4-32L
|
Painel GOA com mudança de nível de 15 canais
|
|||||||
| 4 | SGM4T245 | 1,2~5,0 | 1,2~5,0 | Sim | Olá-Z | Empurrar-Pul |
TSSOP-16,TQFN-2,6×1,8-16L
|
Transceptor de tradução de alimentação dupla de 4 bits
|
||||
| 8 | SGM8T245 | 1,2~5,0 | 1,2~5,0 | Sim | Olá-Z | Empurrar-Pul |
TSSOP-24,TQFN-5,5×3,5-24L
|
Transceptor de tradução de alimentação dupla de 8 bits
|
||||
| 8 | SGM8T245S | 1,2~5,5 | 1,2~5,5 | Sim | Olá-Z | Empurrar-Pul |
TSSOP-24,TQFN-5,5×3,5-24L
|
Transceptor de barramento de alimentação dupla de 8 bits
|
Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Esta solução demonstra a aplicação do circuito integrado do módulo de saída digital. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
