2-Terminal, alta precisão, sensor de temperatura de saída de corrente, circuito integrado IC
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM466 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Tensão direta (E+ ou E-): | 44V | Tensão reversa (E+ a E-): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L,θJA: | 206°C/W | UTDFN-2×2-4L,θJA: | 90℃/W |
| TEMPERATURA DE JUNÇÃO: | +150℃ | Faixa de temperatura de armazenamento: | -65℃ a +150℃ |
| Temperatura da ligação (soldar, 10s): | +260℃ | HBM: | 4000V |
| MDL: | 1000V | ||
| Destacar: | IC de sensor de temperatura de dois terminais,Sensor de saída de corrente de alta precisão,circuito integrado de sensor de temperatura com garantia |
||
Descrição de produto
Circuito integrado IC de sensor de temperatura de saída de corrente de 2 terminais, alta precisão
O SGM446 é um sensor de temperatura de 2 terminais com corrente de saída proporcional à temperatura absoluta. Pode ser considerado como um regulador de corrente constante e alta impedância passando 1μA/K na faixa de tensão de alimentação de 4V a 35V. O SGM446 é calibrado para corrente de saída de 298,2 μA a 298,2 K (+25 ℃). Comparado com o sensor de temperatura elétrico tradicional, o SGM446 não precisa de circuito de medição de resistência, circuito de linearização, amplificador de tensão de precisão e compensação de junção fria. Ele também integra compensação de temperatura, medição de vazão, correlação de componentes discretos, polarização proporcional à temperatura absoluta, detecção de nível de fluidos e anemometria. A saída de corrente de alta impedância do SGM446 torna o dispositivo insensível a quedas de tensão, especialmente em linhas longas. Portanto, é particularmente adequado para aplicações de sensoriamento remoto. O multiplex do SGM446 é obtido comutando a corrente através de um multiplexador CMOS ou comutando a tensão de alimentação através da porta lógica. O SGM446 está disponível nos pacotes Green UTDFN-2×2-2L eUTDFN-2×2-4L. É especificado em uma ampla faixa de temperatura de -55°C a +150°C.
Principais recursos
● Dispositivo de 2 terminais: tensão para corrente
● Saída de corrente linear: 1µA/K
● Erro de calibração: ±2℃
● Excelente linearidade: ±0,6°C em toda a faixa de temperatura
● Ampla faixa de tensão de alimentação: 4V a 35V
● Faixa de temperatura operacional: -55°C a +150°C
● Disponível em pacotes verdes UTDFN-2×2-2L eUTDFN-2×2-4L
Aplicativos
Detecção e Compensação de Temperatura
Medição de temperatura industrial
Compensação de junção fria de termopar
Sensoriamento remoto de temperatura
Medição de temperatura industrial
Compensação de junção fria de termopar
Sensoriamento remoto de temperatura

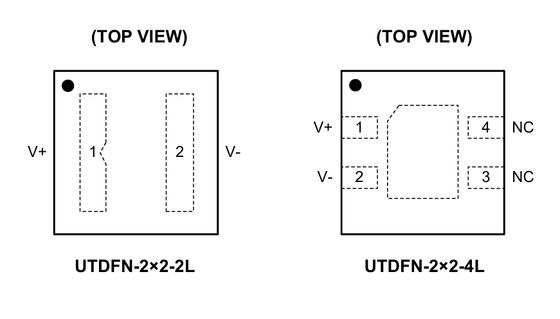

Configurações de pinos
AlfineteDescrição
Guia de seleção de produtos
|
Tipo de dispositivo
|
Número da peça |
Interface
|
Vcc
(V)
|
Resolução de temperatura
Máx. (bits)
|
Precisão do Sensor Local
Máx. (±℃)
|
Desligar
Atual
(μA)
|
Endereços
|
Quiescente
Atual
(μA)
|
Operando
Temperatura
Faixa (℃)
|
Canais remotos
(#)
|
Pacote
|
Características |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Local e Remoto
|
SGM446 |
Saída Analógica
|
4~35 | -55℃para +150℃: -5~2 | 298,2 | -55℃para +150 | 0 |
UTDFN-2×2-2L,UTDFN-2×2-4L
|
Sensor de temperatura de saída de corrente de 2 terminais, alta precisão
|
|||
|
Locação
|
SGM447 |
Saída Analógica
|
1,5~5,5 |
-20℃para +85℃: 2,5
-55℃para +150℃: 3,5
|
3 | -55℃para +150 | 0 |
WLCSP-0,8×0,8-4B-A
|
Sensor de temperatura analógico de ganho duplo com saída Classe AB
|
|||
| Local e Remoto | SGM448 |
Saída Analógica
|
2,7~10 |
+25℃: 1
-55℃para +125℃: 2
|
26 | -55℃para +150 | 0 |
SOT-23
|
Sensor de temperatura de saída analógica de baixa potência e alta precisão
|
|||
| Local e Remoto | SGM449 |
Saída Analógica
|
2,7~10 |
+25℃: 1
-55℃para +125℃: 2
|
26 | -55℃para +150 | 0 |
SOT-23
|
Sensor de temperatura de saída analógica de baixa potência e alta precisão
|
|||
| Locação | SGM450 |
Saída Analógica
|
2,3~5,5 |
-40℃para +150℃: 2
|
7,5 | -40℃para +150 | 0 |
SC70-5,SOT-23
|
Sensor de temperatura de saída analógica de baixa potência e alta precisão | |||
| Local e Remoto | SGM451 |
EU2Ce SMBus |
3,0~5,5 | 12 |
-40℃para +85℃: 0,8
-40℃para +125℃: 1,2
|
<10 | 8 | 122 | -40℃para +125 | 1 |
TDFN-2×2-8BL
|
±1℃Sensor de temperatura local e remoto comη-Correção de fator e deslocamento,
Cancelamento de resistência em série e filtro digital programável
|
| Locação | SGM452 |
EU2C |
2,7~5,5 | 12 |
-40℃para +85℃: 1
-55℃para +125℃: 1,2
|
<3 | 8 | 49 | -55℃para +125 | 0 |
SOIC-8, MSOP-8
|
Sensor Digital de Temperatura e Watchdog Térmico com I2Interface C
|
| Locação | SGM457 |
EU2C |
1,6~5,5 | 12 |
-40℃para +125℃: 2
|
<2,5 | 8 | 14 | -40℃para +150 | 0 |
SOT-563-6
|
Sensor de temperatura digital de baixa potência e baixa tensão de alimentação
|
| Locação | SGM458 | EU2Ce SMBus | 1,6~5,5 | 12 | -55℃para +125℃: 1 | <2,5 | 8 | 2.9 | -55℃para +125 | 0 |
WLCSP-0,85×0,85-4B
|
Sensor de temperatura digital de baixa potência e baixa tensão de alimentação
|
| Locação | SGM459 | EU2C | 2,7~5,5 | 12 | -55℃para +125℃: 1,2 | <3 | 8 | 49 | -55℃para +125 | 0 |
TDFN-2×2-8AL
|
Sensor Digital de Temperatura e Watchdog Térmico com I2Interface C
|
| Locação | SGM460 | EU2Ce SMBus | 1,6~5,5 | 12 | -40℃para +125℃: 0,75 | <1 | 8 | 3.2 | -40℃para +125 | 0 |
WLCSP-0,77×1,17-6B
|
Sensor de temperatura digital de baixa potência com interface serial de dois fios
|
Os circuitos integrados (ICs) servem como base da eletrônica moderna, oferecendo tamanho pequeno, baixo consumo de energia, forte desempenho e alta confiabilidade. Eles são amplamente utilizados em eletrônicos de consumo, aplicações industriais, comunicações, eletrônica automotiva, equipamentos médicos e sistemas aeroespaciais/de defesa.
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para aplicações de automação industrial, novas energias, automotivas, comunicações, computação, eletrônicos de consumo e equipamentos médicos.
Esta solução demonstra a aplicação em circuito integrado de transmissores de temperatura. Para obter assistência na seleção do produto certo, entre em contato com nossa equipe de suporte técnico.
