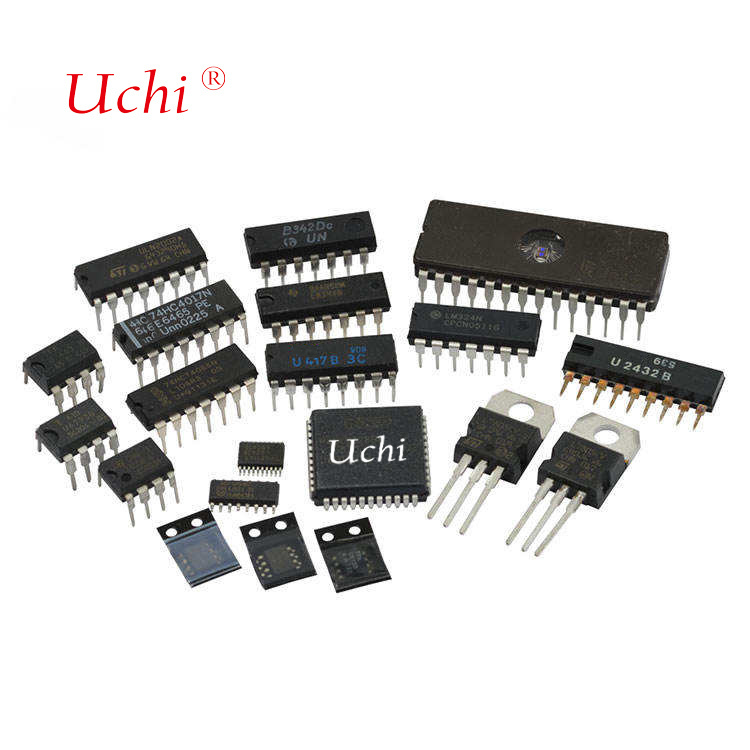

ICs de proteção ESD 5V Dispositivo bidirecional de proteção contra ESD e surtos
Detalhes do produto:
| Lugar de origem: | Dongguan China |
| Marca: | UCHI |
| Certificação: | Completed |
| Número do modelo: | SGM05HB1AM |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Padrão |
| Tempo de entrega: | 3 semanas |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 5000pcs |
|
Informação detalhada |
|||
| Corrente de pulso de pico (tP = 8/20μs): | 30a | ESD IEC 61000-4-2 (Ar): | ±30kV |
|---|---|---|---|
| ESD IEC 61000-4-2 (Contato): | ±30kV | Faixa de temperatura operacional: | -40 a +125℃ |
| Faixa de temperatura de armazenamento: | -55 a +150℃ | Temperatura da ligação (soldar, 10s): | +260℃ |
| Destacar: | IC de proteção ESD bidirecional de 5V,dispositivo de proteção contra surtos com ESD,IC de proteção MOSFET de alta potência |
||
Descrição de produto
Proteção ESD ICs 5V Dispositivo bidirecional de proteção ESD e sobretensão
O SGM05HB1AM foi concebido para proteger os componentes sensíveis à tensão do ESD.A capacidade de manuseamento de corrente de pico elevado e o tempo de resposta rápido proporcionam a melhor protecção da sua classe em projectos expostos a ESD.Devido ao seu pequeno tamanho, é adequado para utilização em telemóveis, tablets, câmaras digitais e muitas outras aplicações portáteis em que o espaço no quadro é importante.
Características fundamentais
● Baixa tensão de presa
● Baixo vazamento
● Pacote pequeno: UTDFN-1×0.6-2AL
● Protecção para as seguintes normas CEI:CEI 61000-4-2 Nível 4: Descarga de contacto de ±30 kVCEI 61000-4-5 (Relâmpago) 30A (8/20μs)
● Estes dispositivos são livres de Pb, de halogênio/BFR e são compatíveis com a RoHS
Aplicações
Proteção da linha da bateria
Proteção de linhas de áudio
GPIO
Proteção de linhas de áudio
GPIO
Configurações de pin
Guia de selecção de produtos
| Canal | Número da parte |
Configuração
|
VRWM
Max.
(V)
|
IPPM
Max.
(A)
|
CINTipo(pF)
|
Pacotes
|
Características |
|---|---|---|---|---|---|---|---|
| 1 | SGM05CB1A4 |
Bi-direccional
|
5 | 4 | 2.7 |
A partir de 1 de janeiro de 2018, a taxa de produção de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água
|
Protecção ESD de 1 canal com baixa capacidade
|
| 1 | SGM05CB1A7 |
Bi-direccional
|
5 | 7 | 9 |
X4DFN-0.63×0.33-2L
|
Protecção ESD de 1 canal com baixa capacidade
|
| 1 | SGM05CB1A8 |
Bi-direccional
|
5 | 8.5 | 9.6 |
UTDFN-1×0,6-2L
|
Protecção ESD de 1 canal com baixa capacidade
|
| 1 | SGM05FB1E2 |
Bi-direccional
|
5 | 2.4 | 0.3 |
A partir de 1 de janeiro de 2018, a taxa de produção de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água
|
Capacidade femto-Farad, protecção ESD de 1 canal
|
| 2 | SGM05FB2E2 |
Bi-direccional
|
5 | 2.5 | 0.3 |
UTDFN-1 × 0,6-3L
|
Capacidade femto-Farad, protecção ESD de dois canais
|
| SGM05HB1AM |
Bi-direccional
|
4.8/5.5 | 30 | 36 |
UTDFN-1×0.6-2AL
|
Dispositivo bidirecional de ESD e de protecção contra sobretensões de 5 V
|
|
| 1 | SGM05UB1B3 |
Bi-direccional
|
5 | 4.2 | 0.5 |
A partir de 1 de janeiro de 2018, a taxa de produção de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água
|
Protecção ESD de 1 canal de capacidade ultra-baixa
|
| 1 | SGM12CB1A5 |
Bi-direccional
|
12 | 5 | 1 |
UTDFN-1×0,6-2L
|
Protecção ESD de 1 canal com baixa capacidade
|
| 1 | SGM12UB1D2 |
Bi-direccional
|
12 | 2 | 0.35 |
A partir de 1 de janeiro de 2018, a taxa de produção de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água
|
Protecção ESD de 1 canal de capacidade ultra-baixa
|
| 1 | SGM15CB1A4 |
Bi-direccional
|
15 | 4 | 1 |
UTDFN-1×0,6-2L
|
Protecção ESD de 1 canal com baixa capacidade
|
| 1 | SGM15UB1E2 |
Bi-direccional
|
15 | 2 | 0.35 |
A partir de 1 de janeiro de 2018, a taxa de produção de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água do reservatório de água
|
Protecção ESD de 1 canal de capacidade ultra-baixa
|
A Uchi Electronics fornece soluções de processamento de sinais analógicos e mistos de alto desempenho para automação industrial, novas energias, automóveis, comunicações, computação,Aplicações em electrónica de consumo e equipamento médico.
Esta solução demonstra a aplicação de circuitos integrados em máquinas POS portáteis.
