Resistor de Liga Metálica Sem Revestimento Também Conhecido Como Resistor de Liga Metálica Pura para Detecção de Corrente
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | UCHI |
| Certificação: | 471KD10 |
| Número do modelo: | UL.VDE, GV, ALCANCE, CQC, CSA.ISO.ROHS, CUL |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5000 unidades |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Aumenta/munição/carretel |
| Tempo de entrega: | 5-7 DIAS |
| Termos de pagamento: | T/T, Paypal, Western Union, grama do dinheiro |
| Habilidade da fonte: | 5000,000,000PCS pelo mês |
|
Informação detalhada |
|||
| Tensão: | Varia (por exemplo, 10V a 1000V) | Energia máxima: | 380J |
|---|---|---|---|
| Velocidade de rotação: | 4500min | Vida útil: | Normalmente 10 anos ou mais em condições normais |
| Potência máxima: | 0.4W | Cor: | Branco |
| Coeficiente de temperatura: | MLV | Desvio permitido: | ±10% |
| Serviço OEM: | Sim | Dimensão: | 34MM |
| Consumo de energia: | 0,25 (W) | ||
| Destacar: | resistor de liga metálica sem revestimento para detecção de corrente,resistor de liga metálica pura com garantia,resistor varistor de óxido metálico |
||
Descrição de produto
Resistor de Liga Metálica Nua
Resistor de liga metálica nua (também conhecido como resistor de corrente/shunt de liga metálica pura) é um resistor de miliohms de alta potência sem revestimento de resina/plástico, com seu elemento resistivo de liga diretamente exposto. Ele é especialmente projetado para detecção de corrente de precisão de alta corrente.
Estrutura e Materiais do Núcleo
-

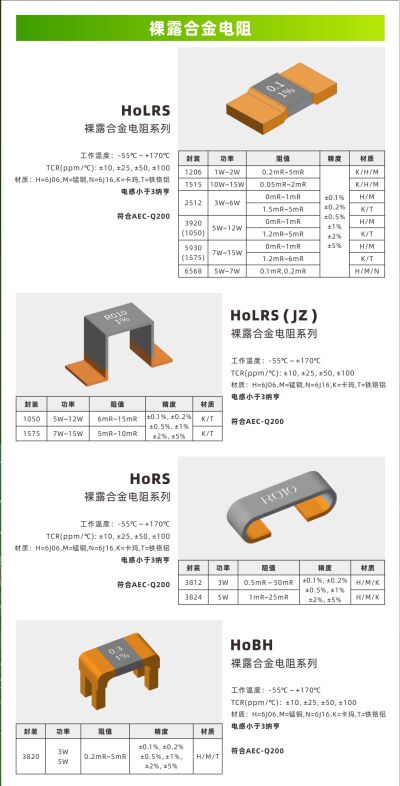

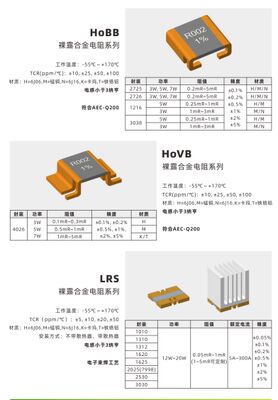

Elemento resistivo: Manganina, Constantan, Nicromo, liga Karma.Os eletrodos são em sua maioria de cobre puro de alta condutividade, conectados por soldagem por feixe de elétrons / soldagem a laser.Pacotes comuns: 3920, 5930, 2725, disponíveis em estruturas de chapa plana e zigue-zague.
-
Faixa de resistência: Tipicamente 0,1 mΩ – 5 mΩ;Tolerância de até ±0,01%;TCR tão baixo quanto ±10–25 ppm/°C;Indutância parasita < 3 nH, design não indutivo.
-
Potência nominal: A partir de 5 W, alguns modelos 10–15 W;Temperatura de operação: -55°C a 170°C, em conformidade com AEC-Q200.
Principais Vantagens e Precauções
- Excelente dissipação de calor: Grande área de superfície exposta permite rápida liberação de calor e maior densidade de potência.
- Resistência ultra-estável: Baixo coeficiente de temperatura, baixa força eletromotriz térmica, alta capacidade de corrente de surto; adequado para condições de trabalho severas.
- Restrições de soldagem: Geralmente compatível apenas com soldagem por reflow; evite danos por alta temperatura da soldagem por onda. Requer proteção anti-oxidação e mecânica. Não é adequado para ambientes empoeirados ou úmidos desprotegidos.
Aplicações Típicas
Detecção e derivação de corrente em BMS de veículos de nova energia, fontes de alimentação industriais, conversores de frequência, servo acionamentos, inversores fotovoltaicos e estações de carregamento.
Dicas de Seleção e Compra
- Selecione o pacote e a potência nominal com base na corrente máxima, dissipação de potência e espaço na PCB. Priorize baixo TCR, baixa indutância e design Kelvin de 4 terminais.
- O processo de soldagem deve corresponder à soldagem por reflow. Aplique revestimento ou carcaça para proteção, se necessário.
