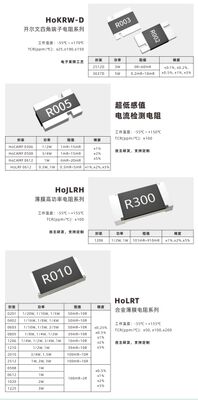

Resistores de liga encapsulados para automóveis

Definição e estrutura do núcleo

Características elétricas essenciais

Aplicações típicas

• Veículos de nova energia:

  Detecção de corrente para BMS (Battery Management System), OBC (On-Board Charger), conversores DC/DC, controladores de motor.
• Veículos convencionais:

  ECU do motor, ABS/ESP, alimentação de iluminação, controlo da transmissão.
• Equipamento de carga:

  Detecção de potência em estações/pilhas de carregamento.

Principais marcas e modelos

• Internacional:

  Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
• Doméstico:

  Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.

Componente eletrónico: Vishay WSL Automotive-Grade Alloy Resistor

Orientações de selecção

• Calcular a potência utilizandoP = I2Re aplicar≥ 30% de desvalorização(obrigatório em ambientes de alta temperatura).
• Prefiro4 terminais (Kelvin)estrutura para detecção de alta precisão a nível de μΩ.
• Para requisitos elevados de anti-enxofre/anti-vibração, confirmar o processo de revestimento (por exemplo, ALD Al2O3) e o material terminal.
• Deve obterRelatórios de ensaio AEC-Q200eCertificação IATF16949.

Diferença dos resistores de liga padrão

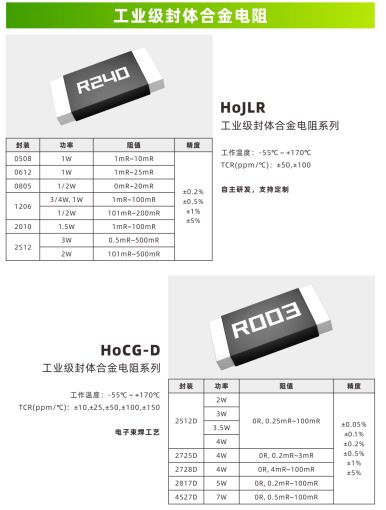

Resistores de liga encapsulados de qualidade industrial

1. Definição e estrutura do núcleo

• Padrão:-40°C ~ 125°C
• Tipos de alta temperatura:-55°C ~ 170°C

  Nível de sensibilidade à humidade: MSL 1.

  Compatível com a RoHS / sem halogênio.

  Ensaios de fiabilidade de acordo com a JESD47, IEC 60068 (ciclos de temperatura, choque térmico, vibração, umidade, resistência térmica da solda).

  Sistema de qualidade: principalmente ISO9001; linhas de ponta também suportam IATF16949.

  A AEC-Q200 éNão obrigatório(pode ser personalizado a pedido).

2Características elétricas principais (típicas)

3Aplicações típicas

• Potência industrial:

  Detecção de corrente e proteção contra sobrecorrência para UPS, fontes de alimentação de comutação, inversores, módulos DC/DC.
• Automatização e Acionamento:

  Servo drives, PLC, controladores de robôs.
• Nova energia e armazenamento de energia:

  PCS de armazenamento de energia, inversores fotovoltaicos, módulos de estações de carga.
• Equipamento de telecomunicações:

  Fornecimentos de energia da estação base, fornecimentos de energia dos servidores do data center.

4Principais Marcas e Modelos

• Internacional:

  Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
• Doméstico:

  Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

5. Etapas de Selecção Básica

• Calcular a corrente nominal utilizando

  Eu...=RP- Não.- Não.

  AplicaçãoDesvalorização da potência: ≤ 70% (≤ 50% recomendado em altas temperaturas).
• Precisão e TCR:
  • Circuito de corrente de precisão: ±0,5% / ±10~25 ppm/°C
  • Ciclo de protecção geral: ±1% / ±50 ppm/°C

• Embalagem e montagem:

  2512 / 3920 / 5931 são comuns na indústria.

  Reservas térmicas no PCB.

  "Fusão" superior a 100 W; ou
• Meio Ambiente:

  Para ambientes úmidos / costeiros / contendo enxofre, escolha terminais antienxofre + encapsulamento completo.

  Para os equipamentos de alta vibração, confirmar a resistência à vibração e o método de montagem.

6Resistores de liga encapsulados de grau industrial versus automóvel

7Pontos de compra e verificação

• Obtenção de folhas de dados completas + relatórios de ensaio de fiabilidade (datos sobre ciclos de temperatura, umidade, resistência térmica da solda).
• Confirmar a conformidade com a RoHS, sem halogênio.
• A curva de redução de potência deve corresponder às condições térmicas reais do PCB para evitar falhas de superaquecimento a longo prazo.
