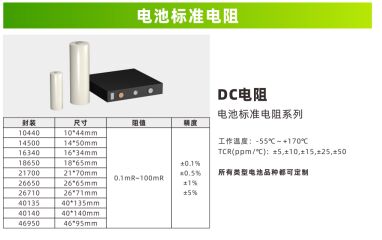

Medição de precisão do componente de baixa resistência e extensão do alcance
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | UCHI |
| Número do modelo: | UL.VDE, GV, ALCANCE, CQC, CSA.ISO.ROHS, CUL |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5000 unidades |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Aumenta/munição/carretel |
| Tempo de entrega: | 5-7 DIAS |
| Termos de pagamento: | T/T, Paypal, Western Union, grama do dinheiro |
| Habilidade da fonte: | 5000,000,000PCS pelo mês |
|
Informação detalhada |
|||
| Baixa Tensão: | E10=1,5~60V | Tmax: | 5.7 |
|---|---|---|---|
| Faixa de capacidade: | 1pF-1000pF | Lenghth: | F25mm |
| Impulso de vida: | 300 vezes | Fio condutor: | Tinta de fio de cobre) |
| Embalagem: | Embalagem de carretel SMD | Dimensões externas: | 5650 [2220],5,6x5,0mm |
| Temperatura de armazenamento: | -55°C ~ +125°C | Estilo de rescisão: | Parafuso |
| Peso: | 7.1g | Barreira de umidade: | Resina Epóxi |
| Garantia: | 2 anos | Avaliação da energia do impulso: | 28J |
| Fator de dissipação: | ≤0,2 | ||
| Destacar: | desvio de componentes de baixa resistência,desvio de medição de precisão,shunt de varistor de óxido metálico |
||
Descrição de produto
Shunt
Um shunt tem diferentes significados em vários campos. O mais comum é um componente de baixa resistência de precisão na indústria eletrônica e de energia, usado para medição de alta corrente e extensão de alcance.
I. Eletrônica / Indústria de Energia (Mais Comum)
1. Definição Central e Princípio
- Natureza: Um resistor de potência de baixa resistência e alta precisão (na escala de miliohm/microohm).
- Princípio: Conectado em série no circuito medido. Uma alta corrente produz uma queda de tensão em nível de milivolt (U=I×R), e a corrente é calculada indiretamente medindo a tensão.
- Especificações típicas: A queda de tensão nominal é geralmente de 75mV/100mV. Por exemplo, 100A/75mV corresponde a uma resistência de 0,75mΩ.
2. Principais Aplicações
- Medição de alta corrente: Usado com milivoltímetros / multímetros para medir alta corrente DC (de dezenas a dezenas de milhares de amperes).
- Extensão de alcance: Conectado em paralelo com um amperímetro de baixo alcance para desviar a maior parte da corrente, permitindo que apenas uma pequena porção passe pelo medidor.
- Amostragem de corrente: Usado para monitoramento e proteção de corrente em BMS, controle de motor, fontes de alimentação, estações de carregamento e sistemas de armazenamento de energia.
3. Parâmetros Chave e Seleção
- Corrente nominal: Varia de 5A a 15kA.
- Queda de tensão nominal: 60mV, 75mV, 100mV, 150mV, etc.
- Precisão: 0,1%, 0,2%, 0,5%, 1%, etc.
- Material: Geralmente liga de manganina (baixo coeficiente de temperatura, boa estabilidade).
- Dissipação de calor: Aplicações de alta corrente exigem boa dissipação de calor para evitar perda de precisão devido ao aumento da temperatura.
4. Vantagens e Desvantagens
- Vantagens: Estrutura simples, baixo custo, alta precisão DC, adequado para altas correntes.
- Desvantagens: Perda de queda de tensão, geração de calor, não isolado e precisão afetada pela reatância em altas frequências.
II. "Shunt" em Outros Campos
1. Shunt de Rede (Replicação de Tráfego / Balanceamento de Carga)
Copia / encaminha o tráfego de rede para monitoramento, auditoria, detecção de intrusão e balanceamento de carga.
2. Shunt Hidráulico / Pneumático
Distribui o fluido uniformemente para múltiplas saídas, usado em sistemas hidráulicos e sistemas de lubrificação.
3. Shunt de Torneira (Doméstico)
Divisor de água com uma entrada e múltiplas saídas, com interruptores independentes, usado para máquinas de lavar, chuveiros, etc.
III. Notas de Uso
- Deve ser conectado em série no circuito medido.
- A corrente nominal deve ser superior à corrente máxima real (margem de 20% recomendada).
- Fiação segura para reduzir a resistência de contato; conexão de quatro fios é recomendada para medição de alta precisão.
- Preste atenção à dissipação de calor para evitar superaquecimento.
- Usado principalmente para DC ou AC de baixa frequência; use com cautela em aplicações de alta frequência.
