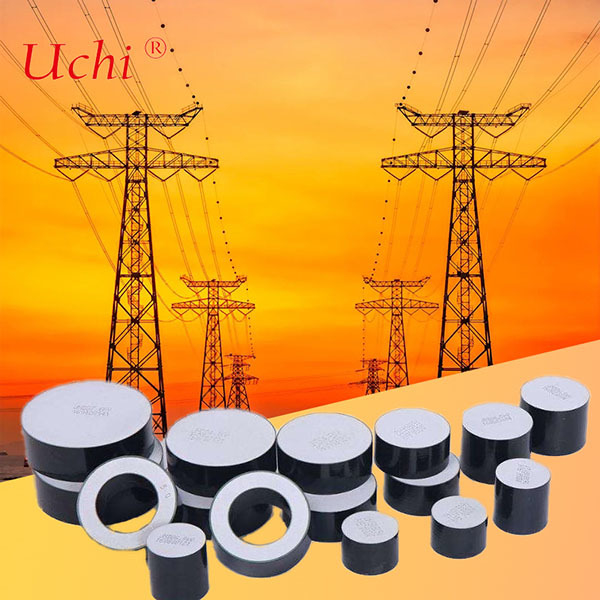

Blocos de varistores de óxido de zinco metálico para bloqueadores de ondas, utilizados para DC e grandes gradientes
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | UCHI |
| Certificação: | SGS.UL |
| Número do modelo: | D42*H20MM |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Volume |
| Tempo de entrega: | 5-7 dias |
| Termos de pagamento: | T/T, Paypal, Western Union, grama do dinheiro |
| Habilidade da fonte: | 5000,000,000PCS pelo mês |
|
Informação detalhada |
|||
| Destacar: | Blocos de varistores de óxido metálico de zinco,Blocos de varistores de arrestação de sobretensão,Varistor de alta inclinação em CC |
||
|---|---|---|---|
Descrição de produto
Blocos de varistores de óxido de zinco metálico para bloqueadores de ondas, utilizados para DC e grandes gradientes
O Varistor de óxido de zinco é um dispositivo não linear dependente de tensão que tem características elétricas semelhantes aos diodos Zener de volta a volta.É composto principalmente de ZNO com pequenas adições de outros óxidos metálicos, tais como bismuto, Cobalto, Magnésio e outros. The Metal Oxide Varistor or "MOV" is sintered during the manufacturing operation into a ceramic semiconductor and results in a crystalline microstructure that allows MOVs to dissipate very high levels of transient energy across the entire bulk of the devicePortanto, os MOVs são tipicamente usados para a supressão de relâmpagos e outros transientes de alta energia encontrados em aplicações industriais ou de linhas AC.Os MOVs são usados em circuitos de CC, como fontes de alimentação de baixa voltagem e aplicações automotivasO seu processo de fabrico permite muitos fatores de forma diferentes, sendo o disco com chumbo radial o mais comum.
A estrutura do corpo do varistor de óxido de zinco consiste em uma matriz de grãos ZNO condutores separados por limites de grãos que fornecem características de semicondutores de junção PN.Estes limites são responsáveis por bloquear a condução a baixas tensões e são a fonte da condução elétrica não linear a tensões mais altas.
Uma propriedade atraente do MOV é que as características elétricas estão relacionadas com o grosso do dispositivo.Cada grão ZnO da cerâmica age como se tivesse uma junção de semicondutores no limite do grão.

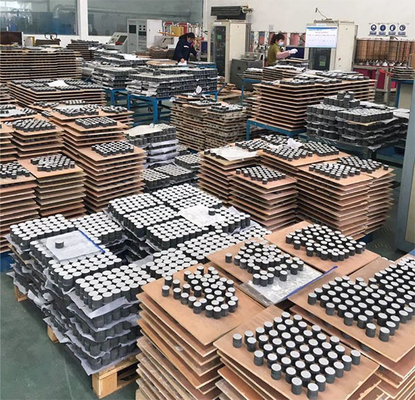

Os varistores são fabricados formando e sinterizando pós à base de óxido de zinco em partes cerâmicas.
Os limites dos grãos de ZnO podem ser claramente observados.O varistor pode ser considerado um dispositivo "multi-junção" composto por muitas séries e conexões paralelas de limites de grãosO comportamento do dispositivo pode ser analisado em relação aos detalhes da microestrutura cerâmica.
Informações sobre o produto:
Tipo: varistor D42*H20mm
Material: Varisto de óxido metálico
Pedido de classificação DH (norma CEI)
| Especificações | Diâmetro | Espessura | Voltagem de referência de corrente contínua (U1mA) | Relação máxima da tensão residual (8/20us) | Capacidade de resistência ao impulso de corrente | Voltagem nominal recomendada | Capacidade máxima de absorção de energia | |
| 4/10us | 2 ms | |||||||
| mm | mm | kV | a 10kA | kA | A | kV | kJ/kVr | |
| MOV36.5×20 | 36.5±0.5 | 20 ± 0.5 | 4.0-4.8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30 ± 0.5 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
Pedido de classificação SL (norma CEI)
| Especificações | Diâmetro | Espessura | Voltagem de referência de corrente contínua (U1mA) | Relação máxima da tensão residual (8/20us) | Capacidade de resistência ao impulso de corrente | Voltagem nominal recomendada | Capacidade máxima de absorção de energia | |
| 4/10us | 2 ms | |||||||
| mm | mm | kV | a 10kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Pedido de classificação de arresto SM (norma CEI)
| Especificações | Diâmetro | Espessura | Voltagem de referência de corrente contínua (U1mA) | Relação máxima da tensão residual (8/20us) | Capacidade de resistência ao impulso de corrente | Voltagem nominal recomendada | Capacidade máxima de absorção de energia | |
| 4/10us | 2 ms | |||||||
| mm | mm | kV | a 10kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64 ± 0.5 | 20 ± 0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64 ± 0.5 | 30 ± 0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
