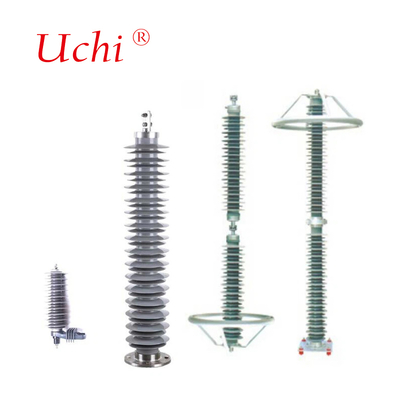

Arrestadores de óxido metálico de linhas de energia de média e alta tensão
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | UCHI |
| Certificação: | SGS.UL |
| Número do modelo: | YH10W-216/562 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Volume |
| Tempo de entrega: | 5-7 dias |
| Termos de pagamento: | T/T, Paypal, Western Union, grama do dinheiro |
| Habilidade da fonte: | 5000,000,000PCS pelo mês |
|
Informação detalhada |
|||
| Destacar: | Outros aparelhos de transmissão,Varistores de óxido metálico de alta tensão,Outros aparelhos de ar condicionado |
||
|---|---|---|---|
Descrição de produto
Pára-raios de óxido metálico para linhas de energia de média e alta tensão
Nosso pára-raios Power Line oferece uma solução de alta qualidade, confiável e econômica para proteger a infraestrutura elétrica contra quedas de raios. Com nossa garantia de cinco anos, fácil instalação e design superior, nosso pára-raios oferece proteção consistente por muitos anos.
Especificações do pára-raios de linha de energia
- Tipo:MT e AT
- Aplicativo:Pára-raios de linha de energia para tipo MT e HV
- Material:Carcaça de polímero
- Cor:Cinza
- Discos/blocos MOV de alta qualidade
- Rotina 100% testada
- Relatório de teste KEMA, CEPRI, XIHARI e certificação de qualidade ISO 9001
- Cumprir com GB, IEC, IEEE e outros padrões
A instalação de pára-raios de linha de energia em locais recomendados ao longo da linha, de acordo com nossa simulação de linha, garante maior proteção contra sobretensão. A seleção dos pára-raios de linha ideais, especialmente em termos de quantidade e locais de instalação, melhora significativamente a confiabilidade do sistema de linha geral e a qualidade da energia que ele fornece.
Aplicações benéficas
- Melhore o desempenho da proteção contra raios
- Reduza interrupções causadas por aterramento deficiente e alta atividade de raios
- Reduza as taxas de interrupção de circuito duplo/proteja as linhas de distribuição subterrâneas
- Fornece controle de surto de comutação - otimização estrutural e folgas menores
- Melhorar a segurança - evita lesões pessoais e danos ao equipamento
- Para modernização e compactação de linhas - níveis de isolamento reduzidos
- Para trabalho energizado na linha - reduza temporariamente a distância mínima de aproximação
- Obtenha menores custos de instalação e perdas no sistema de linha (interrupções)
Dois designs diferentes de pára-raios para linhas de energia disponíveis

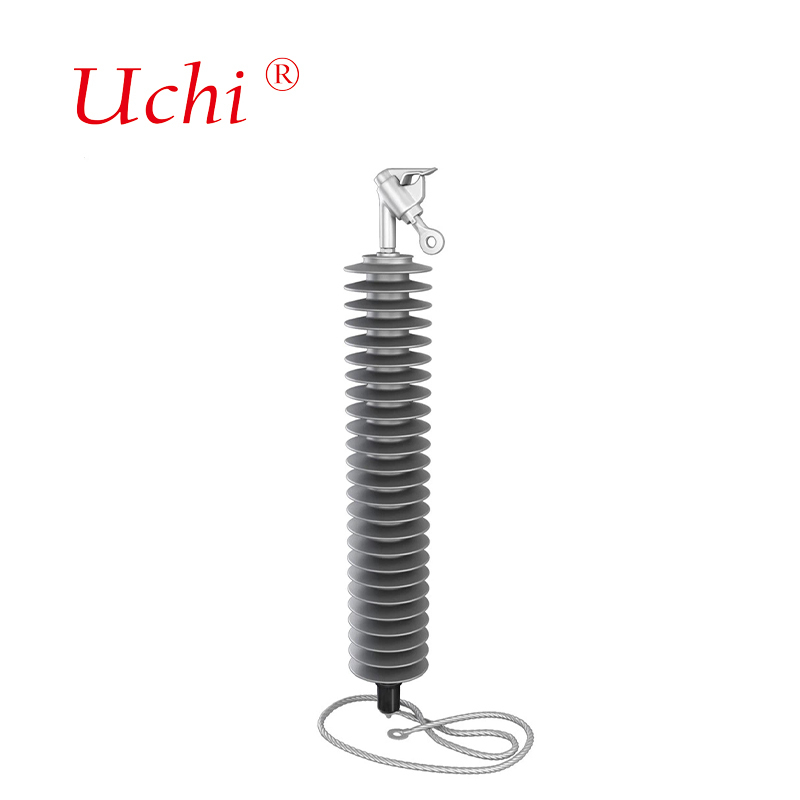

1. Pára-raios de linha sem lacunas (NGLA)
Os pára-raios de linha sem folga (NGLA) oferecem um alto grau de flexibilidade de montagem e confiabilidade operacional. Dependendo do projeto da torre e da disposição dos isoladores e das linhas, esses pára-raios podem ser instalados diretamente nos isoladores ou na torre. Os NGLAs limitam as sobretensões a níveis de valor abaixo da tensão suportável do isolador.
Vantagens do NGLA
- Solução mais flexível (instalação em condutor, torre, isolador, etc.)
- Um seccionador é instalado em série que desconecta o pára-raios em caso de sobrecarga térmica
- Garante a operação contínua da linha aérea até que uma substituição possa ser programada
- Oferece um nível muito elevado de proteção contra raios e sobretensões de comutação graças à elevada capacidade de absorção de energia
- Projetado e testado para estar em conformidade com a mais recente norma IEC 60099-4
2. Para-raios de linha com folga externa (EGLA)
Os pára-raios de linha EGLA possuem um centelhador externo colocado em série que isola galvanicamente a parte ativa do pára-raios de linha da tensão da linha em condições normais. No caso de um raio, o centelhador dispara e o pára-raios limita a corrente de falta à terra de vários kA para alguns amperes e extingue o arco dentro de 10 ms, de modo que nenhuma operação do disjuntor em ambas as extremidades da linha seja necessária.
Vantagens do EGLA
- Sem corrente de fuga, uma vez que a lacuna em série desconecta a parte do pára-raios da tensão do sistema em condições normais
- Tensão nominal mais baixa do pára-raios necessária
- Nenhum seccionador e nenhum fio terra são necessários
- Adequado para torres de circuito múltiplo com espaços curtos - o design altamente compacto permite a instalação mesmo em torres com espaços muito pequenos entre braços cruzados
- Mais adequado para instalação ao vivo
- Soluções EGLA completas com isoladores de polímero também disponíveis
Especificações Técnicas
| Tipo | Tensão nominal | MCOV(KV) | Tensão residual máxima usando um impulso de corrente de 8/20 (kV) | Distância de fuga (mm) | Distância do arco seco (mm) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2,55 | 7,5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7,65 | 22,6 | 24,5 | 27,5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32,6 | 36,5 | 520 | 214 |
| YH10W-15 | 15 | 12,7 | 37,7 | 40,8 | 46,1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45,2 | 48,9 | 55,3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52,7 | 57,1 | 64,3 | 790 | 284 |
| YH10W-24 | 24 | 19,5 | 60,3 | 65,2 | 73,5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67,8 | 73,4 | 82,6 | 1050 | 356 |
| YH10W-30 | 30 | 24,4 | 75,4 | 81,6 | 91,6 | 1200 | 392 |
| YH10W-33 | 33 | 26,7 | 82,9 | 89,7 | 99,5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90,4 | 97,9 | 109,6 | 1340 | 428 |
| Tipo | Tensão nominal (kV) | MCOV(kV) | Tensão residual máxima usando um impulso de corrente de 8/20 (kV) | Transferência de carga repetitiva suporta Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40,8 | 154 | 134 | 114 | 0,4 |
| YH10W-84/221 | 84 | 67,2 | 254 | 221 | 188 | 1,0 |
| YH10W-90/235 | 90 | 72,5 | 264 | 235 | 201 | 1,0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1,0 |
| YH10W-102/266 | 102 | 79,6 | 297 | 266 | 226 | 1,0 |
| YH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1,0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| YH10W-216/562 | 216 | 168,5 | 630 | 562 | 478 | 1.2 |
