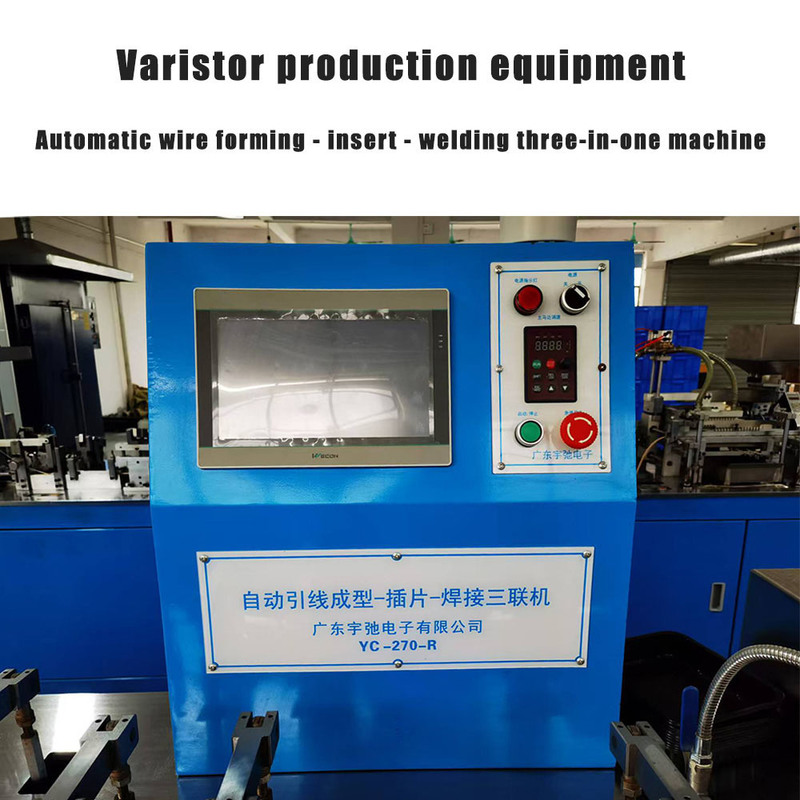

A Máquina de Produção Automática para Varistores Apresenta um Sistema Automático Três-em-um para Formação de Fios, Inserção de Chips e Soldagem
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | UCHI |
| Certificação: | SGS.UL |
| Número do modelo: | YC-270-R |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 5000pcs |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | volume |
| Tempo de entrega: | 5-7 dias |
| Termos de pagamento: | T/T, Paypal, Western Union, grama do dinheiro |
| Habilidade da fonte: | 5000,000,000PCS pelo mês |
|
Informação detalhada |
|||
| Destacar: | máquina automática de produção de varistores,sistema de soldagem de varistores três-em-um,equipamento de fabricação de varistores de óxido metálico |
||
|---|---|---|---|
Descrição de produto

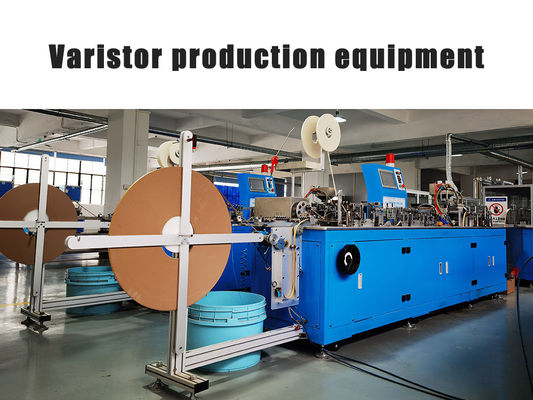

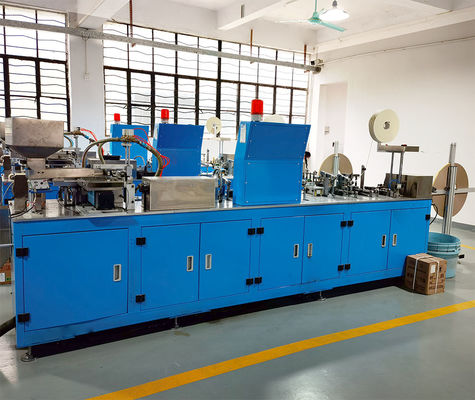

Máquina de Produção Automática para Varistores
Apresenta um sistema automático três em um para formação de fios, inserção de chips e soldagem.
Processo Básico de Operação
- Seção de alimentação de fios e alimentação por correia do motor
- Alimentação de fio reto
- Corte em forma de U
- Punção
- Acionado pela roda de gravação do divisor de fios
- Alinhamento do fio
- Achatamento do braço longo
- Posição do pé flutuante 1
- Posição do pé flutuante 2
- Posição do pé paralelo
- Formação do molde de ouro
- Tensionamento antes de inserir peças
- Acionado pela roda de agulha do divisor de fios
- Amortecimento
- Aplicação de solda
- (Sopro e secagem) secagem natural
- Inserindo peças
- Acionado pela roda de agulha do divisor de fios
- Primeira zona de pré-aquecimento
- Segunda zona de pré-aquecimento
- Soldagem por imersão
- Acionamento por passo
- Amortecedor de resfriamento natural
- Amortecedor
- Acionamento por passo
- Corte
- Estrutura de amortecimento
Parâmetros e Requisitos Técnicos
| Dimensões da Máquina | 10 metros de comprimento, aproximadamente 1.500 kg de peso |
| Modelo da Máquina | YC-270-R |
| Passo do Produto | 10mm |
| Abertura | 2,5mm 28 produtos de fita de papel de linha única |
| Eficiência de Produção | 180-260pcs/min (Passo10) |
| Tamanho da Telha Cerâmica | Diâmetro: 7D, Espessura da folha: T≤3.5mm |
| Especificação do Fio Condutor | φ0.56mm |
| Uso de Energia | AC380V, 50HZ; Fonte de ar: 5kg/cm; Potência total aproximadamente 16KW |
| Período de Garantia | Um ano (excluindo fatores humanos e desastres naturais) |
Especificações Técnicas Adicionais
- Molde de alimentação de fio: molde de especificação 0,56 (na mesa de montagem)
- Comprimento máximo da fita de papel para alimentação de fio: 35mm
- Largura do molde em forma de U: F5mm (1 conjunto instalado na máquina)
- Mecanismo de alinhamento: Cinco conjuntos de rolamentos em forma de V (13 em cada conjunto)
- Tamanho da fita de papel: Fita de papel três em um 14,5x0,85mmx1000m
- Máquina equipada com dois conjuntos de mecanismos de formação: pés flutuantes e pés paralelos
- Aplicação de fluxo com interruptor de detecção de fluxo para evitar soldagem vazia

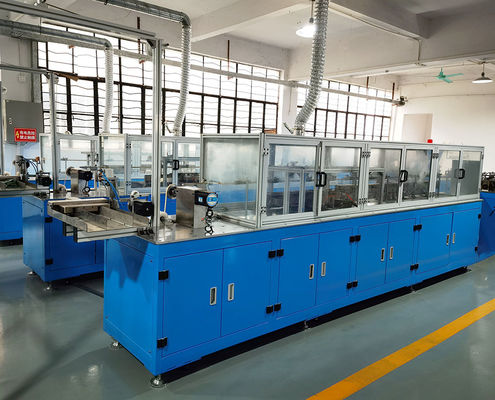

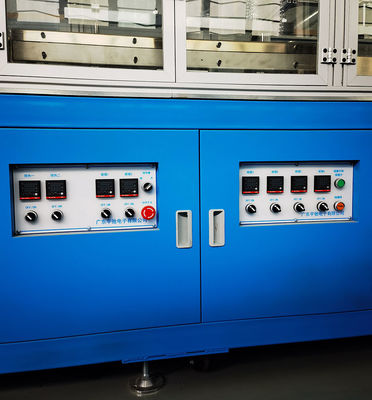

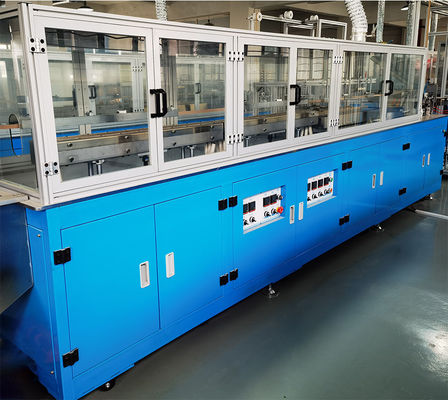

- Tanques de pré-aquecimento: Dois grupos (cada um com 896mm de comprimento)
- Tanque de soldagem por imersão com três unidades de aquecimento
- Estrutura da máquina: Placas soldadas com painel de pintura azul cozida
- Design de redução de ruído com engrenagem cônica espiral e transmissão por correia síncrona
- Inclui todas as peças vulneráveis, peças sobressalentes e desenhos de componentes relacionados
Esquema do Equipamento
