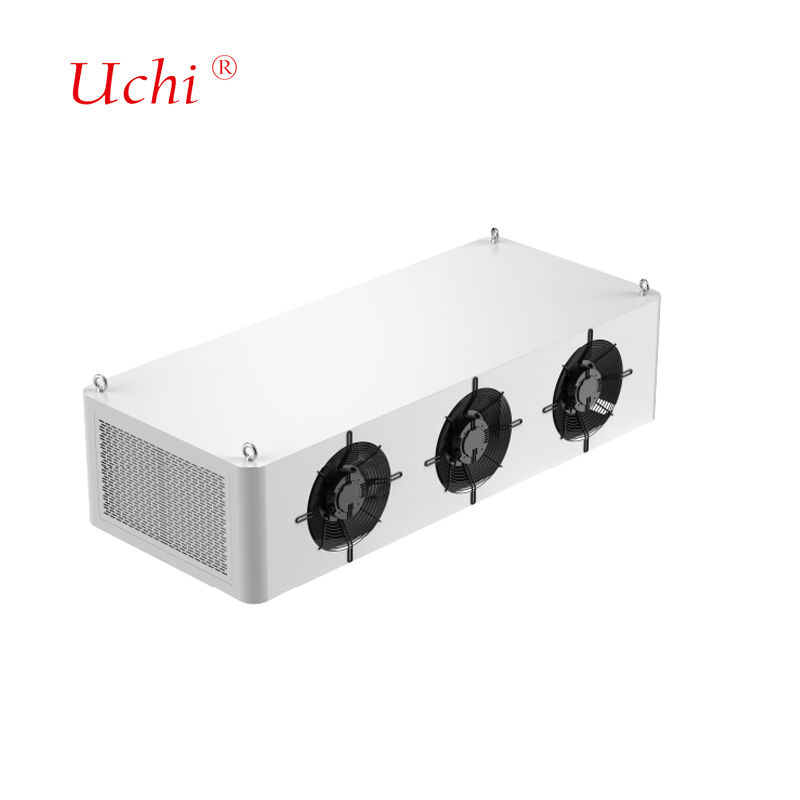

Sistema de refrigeração líquido de carga de carga de refrigeração líquida de 480C (potência da fonte de calor 24 kW)
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | 480S |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | Negociável |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000pcs por mês |
|
Informação detalhada |
|||
| Potência de pilha de carregamento ultrarrápida aplicável: | 480 kW | Potência da fonte de calor: | 24 kW |
|---|---|---|---|
| Tipo de líquido de arrefecimento: | Tipo de líquido de arrefecimento | Número de módulos do sistema: | 12 pcs |
| vazão de módulo único: | 6L/min | Temperatura de redução de frequência do sistema:: | 60 ℃ |
| Requisito de alimentação: | AC 220V, 50Hz | Classe de Proteção: | IP54 |
| Barulho: | ≤60dB | Temperatura ambiente: | -30 a 55°C |
| Umidade: | 5%~90% | Altitude: | ≤2000m |
| Dimensões da unidade de refrigeração líquida: | 1600×900×475mm (altura incluindo ventiladores) | ||
| Destacar: | Estação de carregamento de refrigeração líquida de 480 °C,Sistema de arrefecimento por líquido de 24 kW,pilha de carregamento de refrigeração por líquido completo |
||
Descrição de produto
Sistema de Pilha de Carregamento com Refrigeração Líquida Completa 480C
Sistema avançado de refrigeração líquida projetado para pilhas de carregamento ultrarrápidas de 480kW com capacidade de potência da fonte de calor de 24kW.
Design Estrutural e Parâmetros Técnicos
Design Estrutural:Sistema completo composto por trocadores de calor refrigerados a líquido, bombas de circulação, bombas de reposição, tanques de água, sensores, ventiladores e sistemas de controle. Projetado para instalação no topo do gabinete principal das pilhas de carregamento e adequado para gabinetes retificadores de pilhas de carregamento ultrarrápidas de 480kW.
Especificações Técnicas
- Potência aplicável da pilha de carregamento ultrarrápido: 480kW
- Potência da fonte de calor: 24kW
- Tipo de refrigerante: solução de etilenoglicol a 40%
- Número de módulos do sistema: 12 unidades (vazão de um único módulo: 6L/min)
- Temperatura de redução de frequência do sistema: 60℃
- Requisito de alimentação: CA 220V, 50Hz
- Classe de proteção: IP54
- Método de comunicação com o gabinete elétrico: RS485 (protocolo Modbus RTU)
- Ruído: ≤60dB
- Temperatura ambiente: -30~55°C
- Umidade: 5%～90%
- Altitude: ≤2000m
- Dimensões da unidade de refrigeração líquida: 1600×900×475mm (altura incluindo ventiladores)
Design do Radiador de Placa Fria
Projetamos canais de fluxo internos com base nos dados de consumo de energia do cliente e nos padrões de distribuição de calor para atender aos requisitos específicos de temperatura e uniformidade, mantendo a resistência ideal ao fluxo de fluido. Nosso processo de design inclui análise de simulação abrangente com ajustes iterativos de parâmetros para atingir as metas de desempenho térmico e hidráulico.
Equipamentos de Produção
| Tipo de Equipamento | Quantidade | Parâmetros Técnicos |
|---|---|---|
| Forno de Brasagem em Túnel | 2 Unidades | Dimensão Máxima de Soldagem: 1000mm (L) * 250mm (A), comprimento ilimitado Temperatura Máxima de Soldagem: 950℃ Materiais Aplicáveis: Cobre, Alumínio |
| Forno de Brasagem a Vácuo | 2 Unidades | Dimensão Máxima de Soldagem: 800mm * 1200mm * 800mm Temperatura Máxima de Soldagem: 1200℃ Materiais Aplicáveis: Cobre, Alumínio, Aço Inoxidável |
| Equipamento de Detecção de Vazamento de Hélio | 2 Unidades | Dimensão Máxima de Teste: 2500mm * 750mm * 700mm Faixa de Pressão de Teste: 0-3MPa Precisão do Teste: 2g/ano ou ≤1*10⁻⁶ Pa*m³/s |
| Equipamento de Teste Hidrostático | 2 Unidades | Dimensão Máxima de Teste: 2500mm * 1500mm * 1000mm Faixa de Pressão de Teste: 0-5MPa |
| Equipamento de Teste Pneumático | 2 Unidades | Dimensão Máxima de Teste: Ilimitada Faixa de Pressão de Teste: 0-5MPa Precisão do Teste: 1Pa |
Tecnologia Avançada de Brasagem
Nosso processo de brasagem a vácuo une placas de alumínio usando metal de adição com pontos de fusão mais baixos do que o material de base, criando juntas extremamente fortes sem fluxo corrosivo residual. Essa tecnologia de ponta oferece aquecimento uniforme, controle preciso da temperatura, elimina os requisitos de pós-limpeza e minimiza a distorção da peça.
Tecnologia de Sistema de Refrigeração Líquida
Sistemas de refrigeração líquida de alta potência exigem dissipadores de calor capazes de absorção rápida de calor. Aproveitando a alta capacidade calorífica específica dos líquidos, nossos sistemas transferem grandes quantidades de calor através do fluxo de líquido, capazes de dissipar calor variando de várias centenas de watts a mais de um quilowatt.
Variedades de Placas Frias Líquidas
- Placa Fria Líquida de Tubo Enterrado: Fabricada por ranhurar placas, enterrar e soldar tubos de cobre no interior, depois selando hermeticamente por soldagem. Garante estanqueidade confiável, segurança operacional e alta planicidade para excelente contato térmico.
- Placa Fria Líquida de Tubo Inserido: Fabricada por embutir tubos de cobre nas superfícies das placas de alumínio usando processos de soldagem ou colagem, com controle rigoroso da planicidade para resistência térmica mínima.
- Placa Fria Líquida do Tipo Canal: Canais de fluxo internos formados em substratos de cobre ou alumínio através de perfuração, extrusão e usinagem de precisão, selados por soldagem por fricção ou brasagem em alta temperatura.
- Bloco de Refrigeração Líquida: Para dissipação de calor de chips de alta potência com canais de fluxo internos criados através da tecnologia de aletas skiving para maximizar a área de superfície de troca de calor.
Produtos de Refrigeração Específicos para Materiais
Produtos de Refrigeração Líquida Brasados em Cobre
Módulo de refrigeração líquida GB200, módulo de refrigeração líquida H20, módulo de refrigeração líquida de módulo óptico e outras placas frias de cobre. Compatível com soldas de fósforo de cobre, à base de prata, à base de níquel e à base de ouro.
Produtos de Refrigeração Líquida Brasados em Alumínio
Radiador de sifão LTS, caixa de refrigeração líquida de controle eletrônico fundida, placa de refrigeração líquida estampada para fonte de alimentação, placa de refrigeração líquida de controle eletrônico do motor, radiador 6G-3DRVC e outros radiadores de refrigeração líquida brasados.
Produtos de Refrigeração Líquida Brasados em Aço Inoxidável
Coletor de refrigeração líquida, módulo de refrigeração líquida DIMM e outros coletores de refrigeração líquida de aço inoxidável.
Principais Aplicações
- Lasers e equipamentos médicos
- Resfriamento de bateria de energia EV
- Eletrônica de potência e dispositivos de acionamento de motores
- Sistemas de transmissão 5G por micro-ondas
- Sistemas de energia renovável
- IGBT e Sistemas de Semicondutores de Potência
- Data centers e aplicações industriais de energia
- Sistemas de defesa e aviônicos
- Células de combustível e sistemas de tração
Garantia de Qualidade
Mantemos rigorosos padrões de qualidade com equipamentos de teste abrangentes, incluindo:
- 1 Máquina de Medição por Coordenadas
- 1 instrumento projetor
- 2 máquinas de teste de alta pressão de água
- 4 máquinas de teste de resistência térmica
- 2 máquinas de teste de vazamento de líquido
Atendimento ao Cliente
- Resposta imediata a todas as consultas
- Preços competitivos com qualidade garantida
- Programação de produção eficiente
- Soluções de transporte ideais
- Suporte técnico abrangente
Perguntas Frequentes
- Você é uma empresa comercial ou fabricante? Somos um fabricante profissional de dissipadores de calor e placas de resfriamento a água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
- Você já exportou mercadorias antes e para quais regiões? 60% da nossa produção total é exportada para Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
- Quantos funcionários você tem? Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, controle de qualidade, armazém e produção.
- Você pode fornecer amostras se concordarmos com o design? Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
- Quais métodos de embalagem você usa? Embalagem personalizada com caixas normais e tecido à prova de aperto ou caixas de madeira para proteção ideal durante o transporte.
- Você fornece suporte técnico para problemas de produtos? Todos os produtos são totalmente inspecionados antes do envio. Para quaisquer problemas, fornecemos soluções técnicas imediatas.
