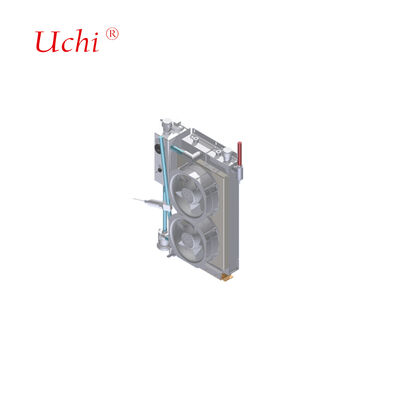

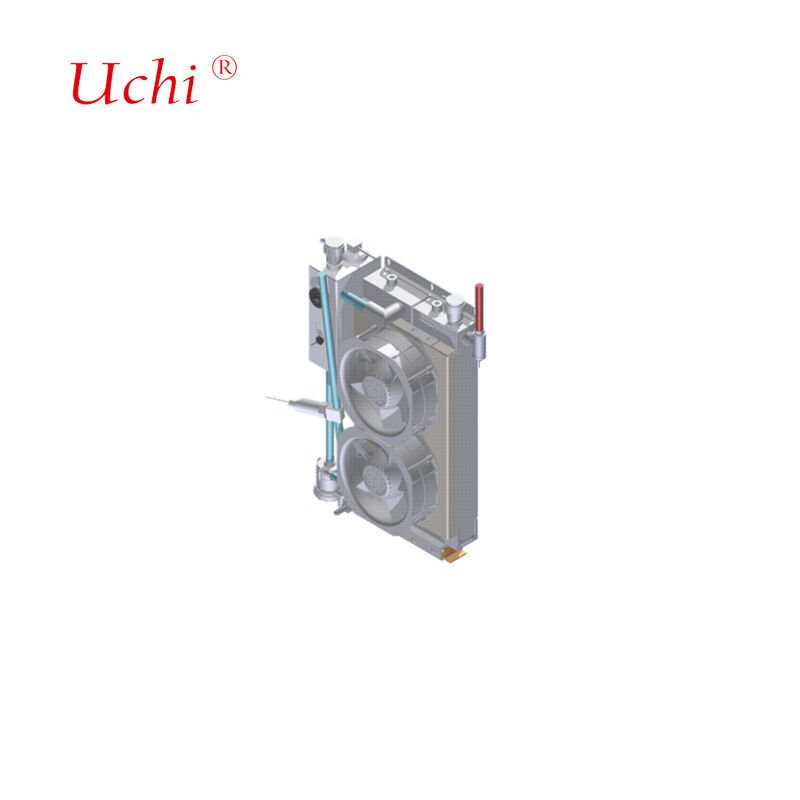

O sistema de resfriamento líquido da pilha de carregamento totalmente resfriada por líquido é compatível com armas resfriadas por líquido classificadas em 400A a 600A
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | 800S-1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | Negociável |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000pcs por mês |
|
Informação detalhada |
|||
| Corrente aplicável da pistola refrigerada a líquido: | 400A a 600A | Potência da fonte de calor: | 1.8kW |
|---|---|---|---|
| Tipo de líquido de arrefecimento: | Solução de etilenoglicol ou óleo de silicone | Barulho: | ≤60dB |
| Temperatura do ambiente operacional: | -35°C a 55°C | Temperatura ambiente: | -30°C a 55°C |
| Umidade: | 5%~90% | Altitude: | ≤2000m |
| Dimensões da unidade de refrigeração líquida: | 350×180×550mm (L*C*A) | Tensão de entrada: | 24V DC |
| Corrente de entrada: | ≤10A | Taxa de fluxo: | 0 a 5L/min |
| Destacar: | Sistema de refrigeração a líquido para a pilha de carregamento,Pilha de carregamento totalmente refrigerada a líquido,Armas de resfriamento a líquido 400A a 600A |
||
Descrição de produto
Sistema de Arrefecimento Líquido para Aplicações de Carregamento de Alta Corrente
Sistema avançado de pilha de carregamento totalmente arrefecido a líquido, compatível com pistolas arrefecidas a líquido com classificação de 400A a 600A, projetado para terminais de carregamento ultrarrápido.
Arquitetura do Sistema
Solução de arrefecimento abrangente, composta por radiadores arrefecidos a líquido, bombas de circulação, bombas de reposição, tanques de água, sensores, ventiladores e sistemas de controle integrados. Projetado para instalação inferior em pilhas de super carregamento arrefecidas a líquido com capacidades de personalização total.
Especificações Técnicas
- Compatibilidade da pistola arrefecida a líquido: 400A a 600A
- Potência da fonte de calor: 1,8KW
- Opções de líquido de arrefecimento: Solução de etilenoglicol ou óleo de silicone
- Faixa de temperatura de operação: -35°C a 55°C
- Tensão de entrada: 24V DC; Corrente de entrada: ≤10A; Taxa de fluxo: 0 a 5L/min
- Interface de comunicação: 485 (protocolo Modbus RTU)
- Nível de ruído: ≤60dB
- Condições ambientais: -30°C a 55°C; Humidade: 5% a 90%; Altitude: ≤2000m
- Dimensões da unidade: 350mm (L) × 180mm (C) × 550mm (A)
Engenharia do Radiador de Placa Fria
Design personalizado de canal de fluxo interno otimizado através de análise de simulação abrangente. Nosso processo de engenharia inclui ajustes iterativos de parâmetros para atingir metas ótimas de desempenho térmico e hidráulico.
Capacidades de Equipamentos de Produção
| Tipo de Equipamento | Quantidade | Parâmetros Técnicos |
|---|---|---|
| Forno de Brasagem em Túnel | 2 Unidades | Dimensão Máxima de Soldagem: 1000mm (L) * 250mm (A), comprimento ilimitado Temperatura Máxima de Soldagem: 950°C Materiais Aplicáveis: Cobre, Alumínio |
| Forno de Brasagem a Vácuo | 2 Unidades | Dimensão Máxima de Soldagem: 800mm * 1200mm * 800mm Temperatura Máxima de Soldagem: 1200°C Materiais Aplicáveis: Cobre, Alumínio, Aço Inoxidável |
| Equipamento de Detecção de Vazamento de Hélio | 2 Unidades | Dimensão Máxima de Teste: 2500mm * 750mm * 700mm Faixa de Pressão de Teste: 0-3MPa Precisão de Teste: 2g/ano ou ≤1*10⁻⁶ Pa*m³/s |
| Equipamento de Teste Hidrostático | 2 Unidades | Dimensão Máxima de Teste: 2500mm * 1500mm * 1000mm Faixa de Pressão de Teste: 0-5MPa |
| Equipamento de Teste Pneumático | 2 Unidades | Dimensão Máxima de Teste: Ilimitada Faixa de Pressão de Teste: 0-5MPa Precisão de Teste: 1Pa |
Tecnologia Avançada de Brasagem
Nosso processo de brasagem a vácuo une placas de alumínio usando metal de adição com pontos de fusão mais baixos do que o material de base, criando juntas extremamente fortes sem fluxo corrosivo residual. Esta tecnologia de ponta oferece aquecimento uniforme, controle preciso da temperatura, elimina os requisitos de pós-limpeza e minimiza a distorção das peças.
Tecnologia de Sistema de Arrefecimento Líquido
Sistemas de arrefecimento líquido de alta potência exigem dissipadores de calor capazes de absorção rápida de calor. Aproveitando a alta capacidade de calor específico dos líquidos, nossos sistemas transferem grandes quantidades de calor através do fluxo de líquido, capazes de dissipar calor variando de várias centenas de watts a mais de um quilowatt.
Variedades de Placas Frias Líquidas
- Placa Fria Líquida de Tubo Enterrado: Fabricada por ranhurar placas, enterrar e soldar tubos de cobre no interior, depois selar hermeticamente através de soldagem. Garante estanqueidade confiável, segurança operacional e alta planicidade para excelente contato térmico.
- Placa Fria Líquida de Tubo Inserido: Fabricada por embutir tubos de cobre nas superfícies das placas de alumínio usando processos de soldagem ou ligação, com controle rigoroso da planicidade para resistência térmica mínima.
- Placa Fria Líquida do Tipo Canal: Canais de fluxo internos formados em substratos de cobre ou alumínio através de perfuração, extrusão e usinagem de precisão, selados através de soldagem por fricção ou brasagem em alta temperatura.
- Bloco de Arrefecimento Líquido: Para dissipação de calor de chips de alta potência com canais de fluxo internos criados através da tecnologia de aletas skiving para maximizar a área de superfície de troca de calor.
Soluções de Arrefecimento Específicas para Materiais
Produtos de Arrefecimento Líquido Brasados em Cobre
Módulo de arrefecimento líquido GB200, módulo de arrefecimento líquido H20, módulo de arrefecimento líquido de módulo óptico e outras placas frias de cobre. Compatível com soldas de fósforo de cobre, à base de prata, à base de níquel e à base de ouro.
Produtos de Arrefecimento Líquido Brasados em Alumínio
Radiador de sifão LTS, caixa de arrefecimento líquido de controle eletrônico fundida, placa de arrefecimento líquido estampada para fonte de alimentação, placa de arrefecimento líquido de controle eletrônico do motor, radiador 6G-3DRVC e outros radiadores de arrefecimento líquido brasados.
Produtos de Arrefecimento Líquido Brasados em Aço Inoxidável
Coletor de arrefecimento líquido, módulo de arrefecimento líquido DIMM e outros coletores de arrefecimento líquido de aço inoxidável.
Principais Aplicações
- Lasers e equipamentos médicos
- Arrefecimento de bateria de energia EV
- Eletrônica de potência e dispositivos de acionamento de motor
- Sistemas de transmissão 5G por micro-ondas
- Sistemas de energia renovável
- IGBT e Sistemas de Semicondutores de Potência
- Data centers e aplicações industriais de energia
- Sistemas de defesa e aviônicos
- Células de combustível e sistemas de tração
Garantia de Qualidade
Mantemos rigorosos padrões de qualidade com equipamentos de teste abrangentes, incluindo:
- 1 Máquina de Medição por Coordenadas
- 1 instrumento projetor
- 2 máquinas de teste de alta pressão de água
- 4 máquinas de teste de resistência térmica
- 2 máquinas de teste de vazamento de líquido
Compromisso de Atendimento ao Cliente
- Resposta imediata a todas as consultas
- Preços competitivos com qualidade garantida
- Programação de produção eficiente
- Soluções de transporte ideais
- Suporte técnico abrangente
Perguntas Frequentes
Você é uma empresa comercial ou fabricante?
Somos um fabricante profissional de dissipadores de calor e placas de arrefecimento a água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
Você já exportou mercadorias antes e para quais regiões?
60% da nossa produção total é exportada para o Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
Quantos funcionários você tem?
Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, controle de qualidade, armazém e produção.
Você pode fornecer amostras se concordarmos com o design?
Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
Quais métodos de embalagem você usa?
Embalagem personalizada com caixas normais e tecido à prova de aperto ou caixas de madeira para proteção ideal durante o transporte.
Você fornece suporte técnico para problemas de produtos?
Todos os produtos são totalmente inspecionados antes do envio. Para quaisquer problemas, fornecemos soluções técnicas imediatas.
