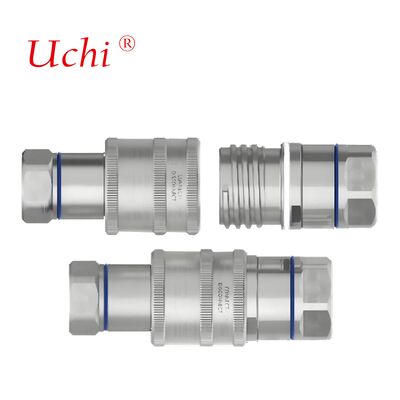

Partes de montagem de ligação rápida para placas de frio de tipo tubo, usinadas a CNC
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | Acessórios de ligação rápida |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | Negociável |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000pcs por mês |
|
Informação detalhada |
|||
| Material: | Alumínio, aço inoxidável, latão, aço carbono, titânio... | Precisão: | ± 0,002 ~ ± 0,005 mm |
|---|---|---|---|
| Certificação: | ISO 9001,ROSH,CE,ISO16949 | Tipo de usinagem: | Torneamento CNC, Fresamento CNC, Perfuração CNC, etc. |
| Superfície: | Anodizado, polido | Tipo: | Brochamento, PERFURAÇÃO, Gravura/Usinagem Química, Laser... |
| Destacar: | Fittings de tubos de ligação rápida,mecanizados por CNC,Conectores de tubos de placas de resfriamento líquido |
||
Descrição de produto

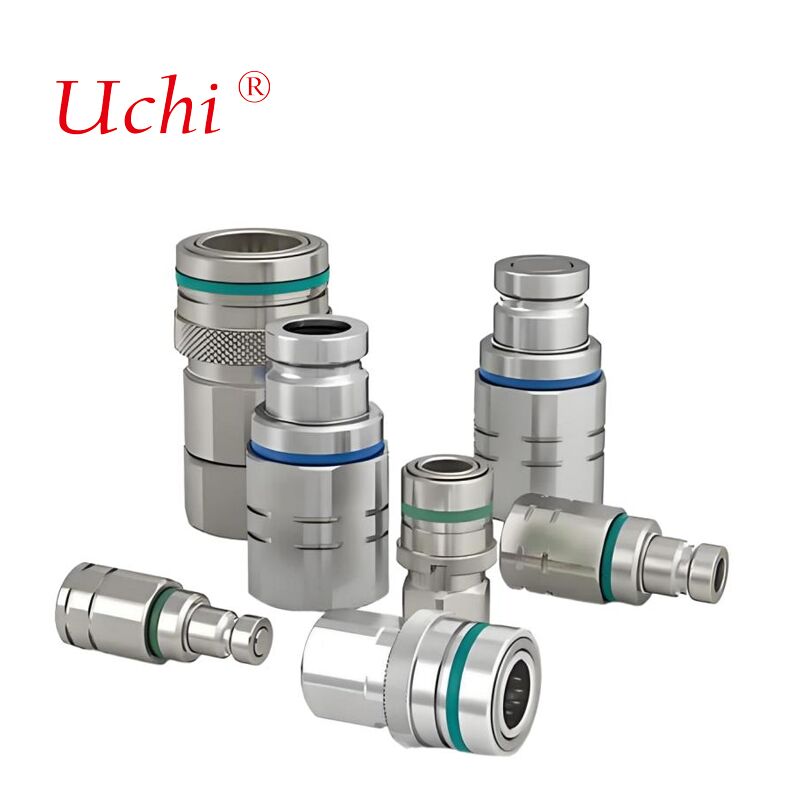

Partes de montagem de ligação rápida para placas de frio de tipo tubo, usinadas a CNC
Peças de montagem de ligação rápida de precisão CNC, concebidas especificamente para placas de frio de tipo tubo em sistemas de refrigeração a líquido.
Especificações de fabrico
| Processamento | Tornos CNC, fresagem CNC |
| Materiais | Alumínio: série 2000, série 6000, 7075, 5052 etc. Aço inoxidável: SUS303, SUS304, SS316, SS316L, 17-4PH, etc. Titânio: grau F1-F5 Brass: 260, C360, H59, H60, H62, H63, H65, H68, H70 etc. Aço: 1214L/1215/1045/4140/SCM440/40CrMo, etc. |
| Tratamento de superfície | Anodizado, revestido com granulação, tela de seda, revestimento PVD, revestimento de zinco/níquel/cromo/titânio, escovagem, pintura, revestimento em pó, passivação, eletroforese, eletropolição, Knurl,Laser/Ecultura/Enxada, etc.. |
| Tolerância | ± 0,002 ~ ± 0,005 mm |
| Superfície rugosa | Min Ra 0.1~3.2 |
Guia de selecção de materiais para sistemas de arrefecimento por líquido
| Scenário de aplicação | Material recomendado para o corpo principal | Material de vedação recomendado | Principais vantagens | Notas de seleção |
|---|---|---|---|---|
| Placas refrigeradas a líquido para servidores de centros de dados | Latão / 6061 liga de alumínio | Borracha de nitril butadieno (NBR) | Moderado custo, excelente maquinariabilidade, compatível com refrigerante água-glicol; fácil montagem e desmontagem | Pressão de trabalho do sistema ≤ 3,0 MPa; evitar condições de alta temperatura (> 100°C) a longo prazo |
| Circuito de arrefecimento líquido da bateria de energia do veículo de nova energia | 304/316 Aço inoxidável | Fluoroblastoma (FKM/Viton) | Resistência a altas pressões (3,0-6,0 MPa), resistência a vibrações e impactos; tolerância à alta temperatura | Cumprir as normas ISO 16028 da indústria automóvel |
| Sistema de refrigeração de líquido de pilha de carregamento exterior | 316 aço inoxidável / fibra de vidro reforçado PA66 | Fluoroblastoma (FKM/Viton) | O aço inoxidável 316 resiste à corrosão por humidade no exterior; o plástico de engenharia tem um peso leve e bom isolamento | Cumprir o nível de proteção IP67 ou superior |
| Refrigeração por líquido a altas temperaturas para equipamentos industriais | 316 Aço inoxidável | Perfluoroelastómero (FFKM) | Resistência a altas temperaturas (≤ 200°C), compatível com refrigerantes corrosivos fortes | O custo elevado, adequado para cenários industriais de ponta |
| Refrigeradores líquidos portáteis para eletrônicos de consumo | Polioximetileno (POM) / liga de alumínio | Borracha de silicone (VMQ) | Peso leve, excelente isolamento; resistência a temperaturas extremamente baixas | Apenas para condições de baixa pressão (≤1,0 MPa), normais/baixo-temperatura |
Princípios de seleção de materiais
- Compatibilidade material em primeiro lugar:Para o líquido refrigerante glicol-água, dar prioridade à liga latão/alumínio + NBR/FKM; para os líquidos refrigerantes à base de óleo, utilizar vedações FKM/FFKM
- Parâmetro de condição de funcionamento:A resistência nominal à pressão deve ser ≥ 1,5 vezes a pressão máxima do sistema; a resistência à temperatura deve cobrir os extremos do sistema
- Equilíbrio entre custos e desempenho:Escolher latão/NBR para cenários gerais; atualizar para aço inoxidável/FKM para aplicações de alta procura
Capacidades de fabrico
A nossa oficina de moldes dispõe de equipamentos avançados, incluindo:
- 22 conjuntos de máquinas de descarga elétrica (EDM), incluindo 2 máquinas de descarga elétrica de espelho MAKINO
- 9 máquinas EDM de corte de arame (baixa velocidade), incluindo 3 máquinas Seibu e 1 máquina Sodick do Japão
- 7 máquinas de erosão por centelha, 10 máquinas de moagem, 2 fresadoras e 1 torno
Especificações do equipamento
- Tamanho da mesa: 500×350 mm
- Velocidade de travessia rápida: 5000 mm/min
- Peso máximo da peça: 500 kg
- Peso máximo do eléctrodo: 50 kg
Máquinas de alta precisão
Utilização de tecnologias SuperSpark4 e IES (Intelligent Expert System) para alimentação adaptativa avançada e controlo de salto para estabilizar o processo EDM e melhorar a precisão de usinagem.Equipado com tecnologias de geradores ultra-superficiais e ultra-avançadas para um excelente acabamento da superfície e qualidade metalúrgica.
Tecnologia do sistema de arrefecimento por líquido
Os sistemas de arrefecimento líquido de alta potência exigem dissipadores de calor capazes de absorver calor rapidamente.Os nossos sistemas transferem grandes quantidades de calor através do fluxo do líquido, capaz de dissipar calor que varia de várias centenas de watts a mais de um quilowatt.
Variedades de placas frias líquidas
- Placa de frio líquido de tubo enterrado:Fabricados com placas de ranhuras, enterrando e soldando tubos de cobre no interior, depois selados hermeticamente por soldadura
- Placa de frio líquido de tubo inserido:Fabricados por inserção de tubos de cobre em superfícies de chapas de alumínio, utilizando processos de solda ou ligação
- Placa de frio líquido de tipo canal:Canais de fluxo interno formados em substratos de cobre ou alumínio por perfuração, extrusão e usinagem de precisão
- Bloco de arrefecimento líquido:Para a dissipação de calor de chips de alta potência com canais de fluxo internos criados através da tecnologia de barbatanas de skiving
Aplicações do produto
Garantia da qualidade
Mantemos padrões de qualidade rigorosos com equipamentos de teste abrangentes, incluindo:
- 1 Máquina de medição de coordenadas
- 1 instrumento de projecção
- 2 máquinas de ensaio de alta pressão de água
- 4 máquinas de ensaio de resistência térmica
- 2 máquinas de ensaio de fugas de líquidos
Compromisso com o serviço ao cliente
- Resposta rápida a todas as perguntas
- Preços competitivos com qualidade garantida
- Planeamento eficiente da produção
- Soluções de transporte ideais
- Apoio técnico abrangente
Perguntas Frequentes
É uma empresa comercial ou fabricante?
Somos um fabricante profissional de dissipadores de calor e placas de refrigeração de água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
Exportou mercadorias antes e para que regiões?
60% da nossa produção total é exportada para Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
Quantos empregados tem?
Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, QA, armazém e produção.
Pode fornecer amostras se concordarmos com o projeto?
Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
Que métodos de embalagem usam?
Embalagem personalizada com caixas normais e tecido resistente ou caixas de madeira para proteção ideal durante o transporte.
Fornece suporte técnico para problemas de produto?
Todos os produtos são completamente inspecionados antes do envio.
