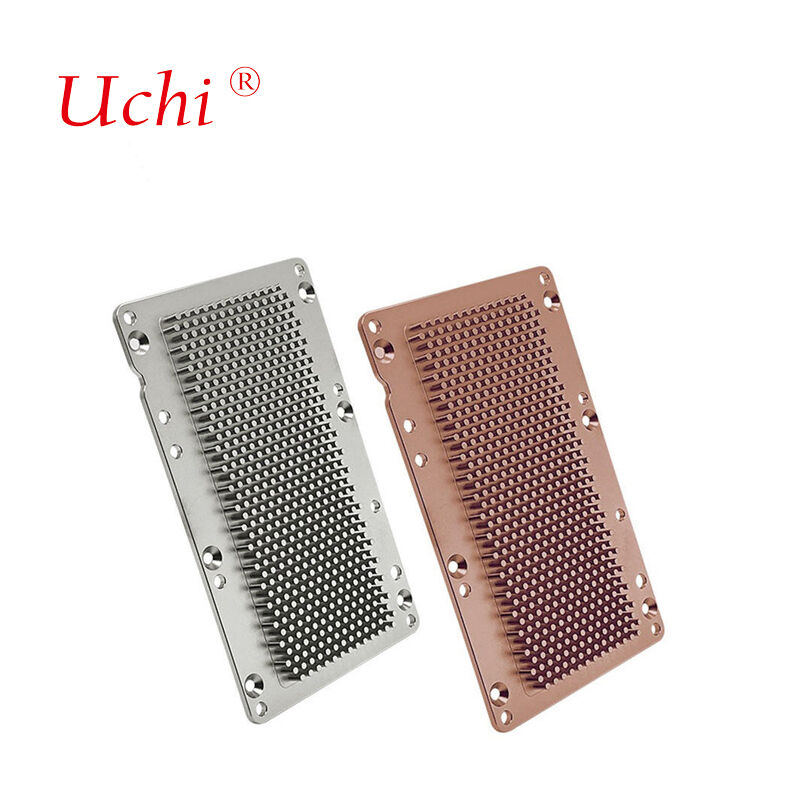

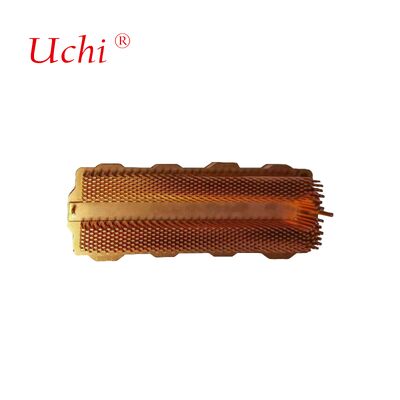

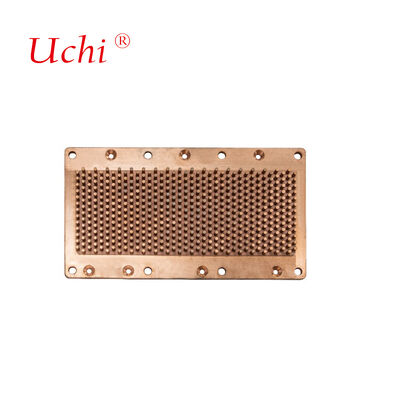

Dissipador de calor de aleta de pino forjado a frio em alumínio-cobre para IGBT
Detalhes do produto:
| Lugar de origem: | Dongguan ， Guangdong, China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | Dissipador de calor forjado a frio 03 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | Negociável |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000pcs por mês |
|
Informação detalhada |
|||
| Nota: | 6000 séries | Liga ou não: | É liga |
|---|---|---|---|
| Serviço de processamento: | Forjamento frio, CNC | Temperamento: | T3~T8 |
| Tratamento de superfície: | Anodizado, | Cor: | Cor personalizada |
| Tolerância: | ±1% | Material: | AL6063 |
| Tamanho: | 158*158*65 | Aplicativo: | Dissipador de calor |
| Destacar: | Dissipador de calor IGBT em alumínio-cobre,Resfriador de aleta de pino forjado a frio,Placa de resfriamento líquido para IGBT |
||
Descrição de produto
Fundição a frio de alumínio-cobre Pin Fin Caldeira Para IGBT
Reservatório de calor de pinhas de cobre de alumínio de alto desempenho, forjado a frio, projetado especificamente para aplicações IGBT, oferecendo soluções de gestão térmica superiores.
Vantagens do produto
Fabricado a partir de cobre puro T1/T2 utilizando processo de forja a frio com condutividade térmica de até 390 W/m·K. Atinge um equilíbrio óptimo entre desempenho térmico, fiabilidade, custo, peso e dimensões.Resistência térmica reduzida em 40% em comparação com os processos tradicionais.
Especificações técnicas
| Materiais | Liga de alumínio: AL1070, AL1060, AL1050 ou personalizado Liga de cobre: Cu1100 ou personalizada |
| Processamento da produção | DFM report - Design confirmation - Tooling design - Tooling making - Tooling testing - Cold forging - Fins cutting - Degreasing - CNC machining/CNC lathe - Tapping/threading - Deburring - Cleaning - Inspecting - Surface treatment - Final inspection - Packing |
| Tratamento de superfície | Poluição, anodização, revestimento em pó, passivação, pintura, revestimento em chapa, revestimento eletrónico e tratamentos sob medida |
| Formato de desenho | 2D (DXF, DWG, CAD), 3D (IGS, STEP, SLD, X_T) |
| Tolerância | ±0,05 mm a ±0,2 mm |
| Serviço | Serviço OEM com apoio profissional de I&D |
Capacidades de fabrico
Equipamento de produção principal:Máquinas de prensagem a óleo (300T-5000T), máquinas de fundição a quente/a frio (280T-1680T), máquinas CNC, tornos CNC, máquinas de perfurar, máquinas de polir/molar/perfurar/perfurar,Máquinas de esmagamento, equipamento de tratamento de superfície
Equipamento de ensaio principal:Calibradores, instrumentos de medição 2,5 mm, CMM, manômetros de altura, manômetros go-no-go, medição de rugosidade, máquinas de ensaio de sal
Controle de qualidade:ISO 9001:2015, certificado IATF16949. Relatório FAI fornecido antes de cada remessa
Comparação do processo de forja
Vantagens da Forja a Frio:Nenhuma escala negra permanece na raiz dos pilares após a usinagem CNC
Desvantagens da forja a quente:Grandes áreas de escamas negras deixadas na raiz dos pilares após usinagem CNC
Parâmetros técnicos
Fluxo do processo de fabrico
Aplicações industriais
- Sector dos veículos de nova energia:Sistema de controlo motor/electrónico, sistema de baterias, módulo de pilhas de carregamento
- Equipamento industrial de alta potência:Conversor de frequência/Servo-sistema, fonte de alimentação de alta potência, equipamento a laser
- Eletrónica de Consumo e Equipamento de Alta Qualidade:Eletrónica de consumo de alto desempenho, equipamento aeroespacial
- Setor do armazenamento de energia de novas energias
Equipamento avançado e usinagem de precisão
Capacidades abrangentes de oficina de moldes, incluindo:
- 22 conjuntos de máquinas de descarga elétrica (EDM), incluindo 2 máquinas de descarga elétrica de espelho MAKINO
- 9 máquinas EDM de corte de arame (de baixa velocidade) com 3 Seibu e 1 Sodick importadas do Japão
- 7 máquinas de erosão por faíscas, 10 máquinas de moagem, 2 máquinas de fresagem e 1 torno
| Tamanho da tabela | 500 × 350 mm |
| Velocidade de travessia rápida | 5000 mm/min |
| Peso máximo da peça | 500 kg |
| Peso máximo do eléctrodo | 50 kg |
Alta precisão de usinagem:Utilização de tecnologias SuperSpark4 e IES para suprimentos de energia adaptativos avançados e controlo de saltos para estabilizar os processos EDM e melhorar a precisão.Equipado com tecnologias de geradores ultra-superficiais e ultra-avançadas para um excelente acabamento da superfície e qualidade metalúrgica.
Instalações de fabrico
Garantia da qualidade
Normas de qualidade rigorosas com equipamento de ensaio completo:
- 1 Máquina de medição de coordenadas
- 1 instrumento de projecção
- 2 máquinas de ensaio de alta pressão de água
- 4 máquinas de ensaio de resistência térmica
- 2 máquinas de ensaio de fugas de líquidos
Compromisso com o serviço ao cliente
- Resposta rápida a todas as perguntas
- Preços competitivos com qualidade garantida
- Planeamento eficiente da produção
- Soluções de transporte ideais
- Apoio técnico abrangente
Perguntas Frequentes
É uma empresa comercial ou fabricante?
Somos um fabricante profissional de dissipadores de calor e placas de refrigeração de água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
Somos um fabricante profissional de dissipadores de calor e placas de refrigeração de água com vasta experiência e uma forte equipe técnica, com produção automatizada e mecanizada.
Exportou mercadorias antes e para que regiões?
60% da nossa produção total é exportada para Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
60% da nossa produção total é exportada para Japão, Índia, Reino Unido, Canadá, EUA e Brasil.
Quantos empregados tem?
Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, QA, armazém e produção.
Aproximadamente 100 funcionários nos departamentos de vendas, compras, engenharia, QA, armazém e produção.
Pode fornecer amostras se concordarmos com o projeto?
Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
Sim, fornecemos amostras para confirmação antes da produção em massa, juntamente com desenhos técnicos, se necessário.
Que métodos de embalagem usam?
Embalagem personalizada com caixas normais e tecido resistente ou caixas de madeira para proteção ideal durante o transporte.
Embalagem personalizada com caixas normais e tecido resistente ou caixas de madeira para proteção ideal durante o transporte.
Fornece suporte técnico para problemas de produto?
Todos os produtos são completamente inspecionados antes do envio.
Todos os produtos são completamente inspecionados antes do envio.
Vantagens da empresa
- Três fábricas
- Equipa profissional de I&D com quase 10 engenheiros
- Mais de 18 anos de experiência no campo da fundição a pressão
- Pequenas encomendas aceitas - não hesite em perguntar
Deseja saber mais detalhes sobre este produto
