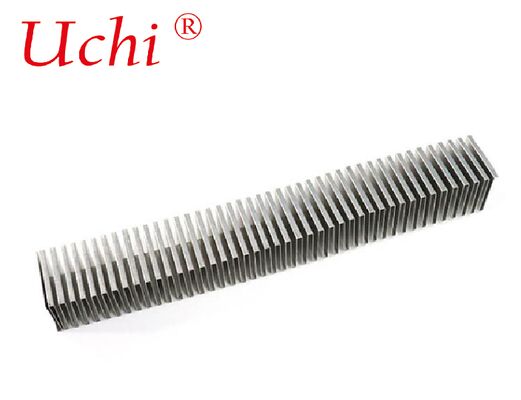

Dissipador de Calor de Aleta Dobrada de Alumínio Componente de Gerenciamento Térmico de Alto Desempenho
Detalhes do produto:
| Lugar de origem: | Dongguan,Guangdong,China |
| Marca: | Uchi |
| Certificação: | SMC |
| Número do modelo: | Dissipador de calor |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 unidades |
|---|---|
| Preço: | 1300-1500 dollars |
| Tempo de entrega: | Não limitado |
| Termos de pagamento: | T/T, paypal, Western Union, MoneyGram |
| Habilidade da fonte: | 50000000 unidades por mês |
|
Informação detalhada |
|||
| Material: | Cobre | Tamanho: | 22,5*11,4*0,8CM |
|---|---|---|---|
| Peso:: | 0,08kg | Tecnologia: | Estampagem |
| recurso: | Flexível e ajustável | Tratamento de superfície: | Limpeza de óleo |
| Potência de resfriamento térmico: | 30W | ||
| Destacar: | Dispensador de calor de barbatanas dobradas de alumínio,componente de gerenciamento térmico de alto desempenho,Placa de refrigeração líquida |
||
Descrição de produto

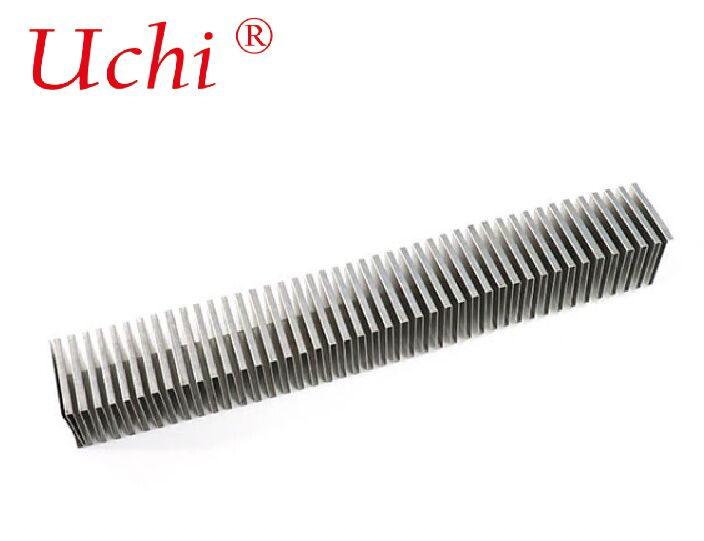

Dissipador de Calor de Aletas Dobradas de Alumínio
Parâmetros do produto do Dissipador de Calor de Aletas Dobradas de Alumínio
Material: cobre
Tamanho: 22,5*11,4*0,8CM
Peso: 0,08kg
Tecnologia: Estampagem
Característica: Flexível e ajustável
Tratamento de superfície: Limpeza a óleo
Potência de resfriamento de calor: 30W
Vantagem do produto do Dissipador de Calor de Aletas Dobradas de Alumínio
Todo componente elétrico e eletrônico em um circuito gera alguma quantidade de calor enquanto o circuito é executado fornecendo energia. Normalmente, dispositivos semicondutores de alta potência, como transistores de potência, e optoeletrônicos, como diodos emissores de luz e lasers, geram calor em quantidades consideráveis, e esses componentes são inadequados para dissipar calor, pois sua capacidade de dissipação é significativamente baixa.
Devido a isso, o aquecimento dos componentes leva à falha prematura e pode causar falha no desempenho de todo o circuito ou sistema. Portanto, para superar esses aspectos negativos, dissipadores de calor devem ser fornecidos para fins de resfriamento.
O que é um Dissipador de Calor?
Um dissipador de calor é um componente eletrônico ou um dispositivo de um circuito eletrônico que dissipa calor de outros componentes (principalmente de transistores de potência) de um circuito para o meio circundante e os resfria para melhorar seu desempenho, confiabilidade e também evita a falha prematura dos componentes. Para fins de resfriamento, ele incorpora um ventilador ou dispositivo de resfriamento.
Fabricação e Materiais
- Processo: Chapas finas de alumínio (0,1-0,5 mm típicas, 0,2-1,2 mm faixa comum) são dobradas com precisão em um arranjo corrugado/zig-zag, e então unidas a uma placa de base de alumínio por soldagem, brasagem ou epóxi térmico de alto desempenho. Isso permite a otimização independente da densidade das aletas e da espessura da base, e até mesmo combinações de materiais mistos (por exemplo, base de cobre + aletas de alumínio).
- Ligas Comuns: 1050/1100 (alta pureza, excelente condutividade térmica), 6061/6063 (boa resistência + desempenho térmico, custo-benefício).
- Parâmetros Chave: Passo das aletas de até 0,5 mm, altura das aletas de até 100 mm, largura das aletas de até 500 mm.
Vantagens Principais
- Alta Razão Área de Superfície para Volume: Muito mais denso que aletas extrudadas, ideal para aplicações de alto calor com restrição de espaço, com resistência térmica reduzida (até 60% vs. alguns projetos tradicionais).
- Leve e Eficiente em Material: Usa alumínio mínimo enquanto maximiza a superfície de resfriamento.
- Design Flexível: Fácil personalização de altura, passo e forma das aletas para convecção forçada/natural.
- Compatível com Tubos de Calor/Câmaras de Vapor: Frequentemente integrado para melhor dispersão térmica em sistemas de alta potência.
Aplicações
| Tipo | Prós | Contras | Melhor para |
|---|---|---|---|
| Aleta Dobrada (Alumínio) | Área de superfície ultra-alta, leve, personalizável | Custo mais alto que extrusão, requer união | Sistemas de alta potência, compactos, com ar forçado |
| Alumínio Extrudado | Baixo custo, fabricação simples, rígido | Densidade/relação de aspecto de aleta limitada | Aplicações de baixa a média potência, sensíveis ao custo |
| Aleta Raspada | Excelente contato térmico, alta densidade | Altura de aleta limitada, custo de ferramenta mais alto | Tubos de calor, CPUs de alto desempenho |
Dicas de Seleção e Otimização
- Carga Térmica e Fluxo de Ar: Calcule a resistência térmica (Rθ) necessária e combine com o fluxo de ar (LFM/CFM); o ar forçado funciona muito melhor com aletas dobradas densas.
- Passo e Altura das Aletas: Passo mais apertado = mais área de superfície, mas pode restringir o fluxo de ar; aletas mais altas aumentam a convecção, mas aumentam o peso/contrapressão.
- Qualidade da União: Soldagem/brasagem ruim cria resistência de contato — verifique a integridade da união por imagem térmica ou teste de resistência.
- Tratamento de Superfície: Anodização melhora a resistência à corrosão e pode aumentar ligeiramente a radiação; anodização preta ajuda em cenários de resfriamento radiativo.
